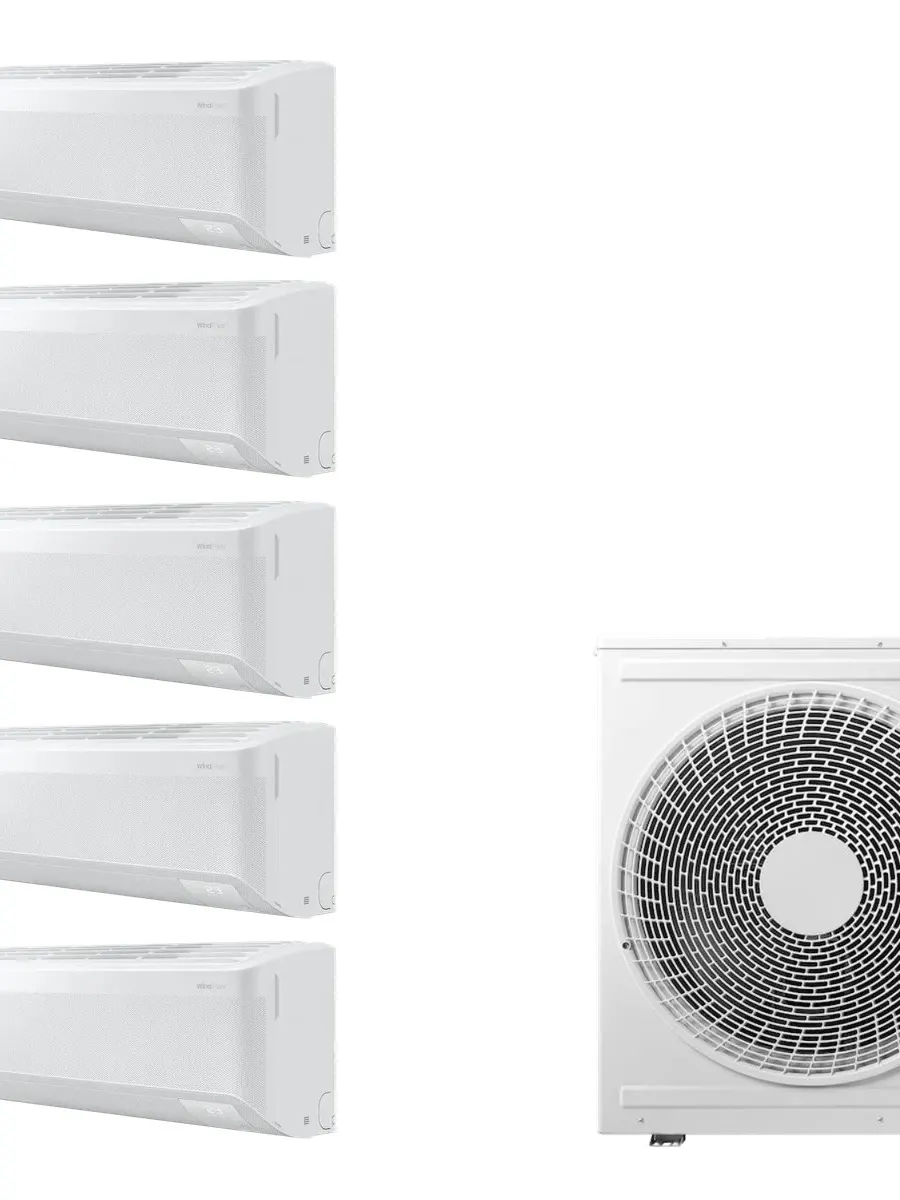

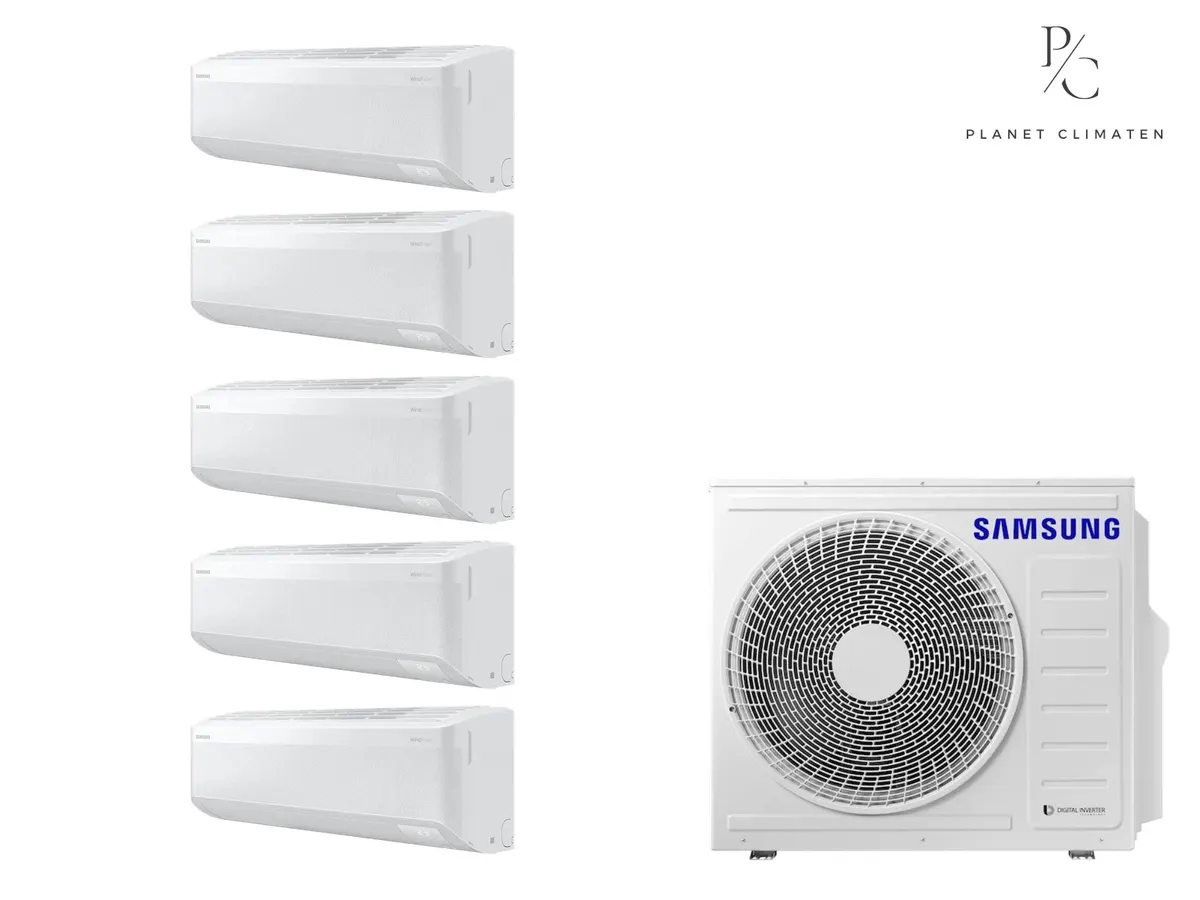

Klimatyzacja multi-split Samsung WindFree Elite S2 — agregat AJ100 + 5x jednostka (2,5, 3,5, 3,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 1× vnútorná jednotkaAR70F09CAAWNEU
- 4× vnútorná jednotkaAR70F12CAAWNEU
Zostava klimatizácie značky Samsung obsahuje celkovo päť vnútorných jednotiek a jednu vonkajšiu jednotku AJ100. Súčasťou dodávky sú vnútorné jednotky s modelovým označením AR70F09CAAWNEU s chladiacim výkonom 2,5 kW, jedna jednotka AR70F12CAAWNEU s chladiacim výkonom 3,5 kW, druhá jednotka AR70F12CAAWNEU s chladiacim výkonom 3,5 kW, tretia jednotka AR70F12CAAWNEU s chladiacim výkonom 3,5 kW a štvrtá jednotka AR70F12CAAWNEU s chladiacim výkonom 3,5 kW. Celkový chladiaci výkon celej zostavy dosahuje 10,0 kW a vykurovací výkon predstavuje 12,0 kW.
Zariadenie využíva ekologické chladivo R32 a dosahuje odvlhčovanie na úrovni 1,0 l/h. Minimálna teplota pre vykurovanie je -15 °C. V tichom režime dosahuje vnútorná jednotka hlučnosť iba 16 dB(A). Táto multisplitová zostava poskytuje flexibilnú klimatizáciu pre viacero miestností naraz.
Upozorňujeme, že zostava obsahuje výlučne špecifikované vnútorné a vonkajšie jednotky. Neobsahuje žiadne potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre manipuláciu s F-plynmi.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 16 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Wydajność osuszania | 1 l/h |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F09CAAWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–172 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
