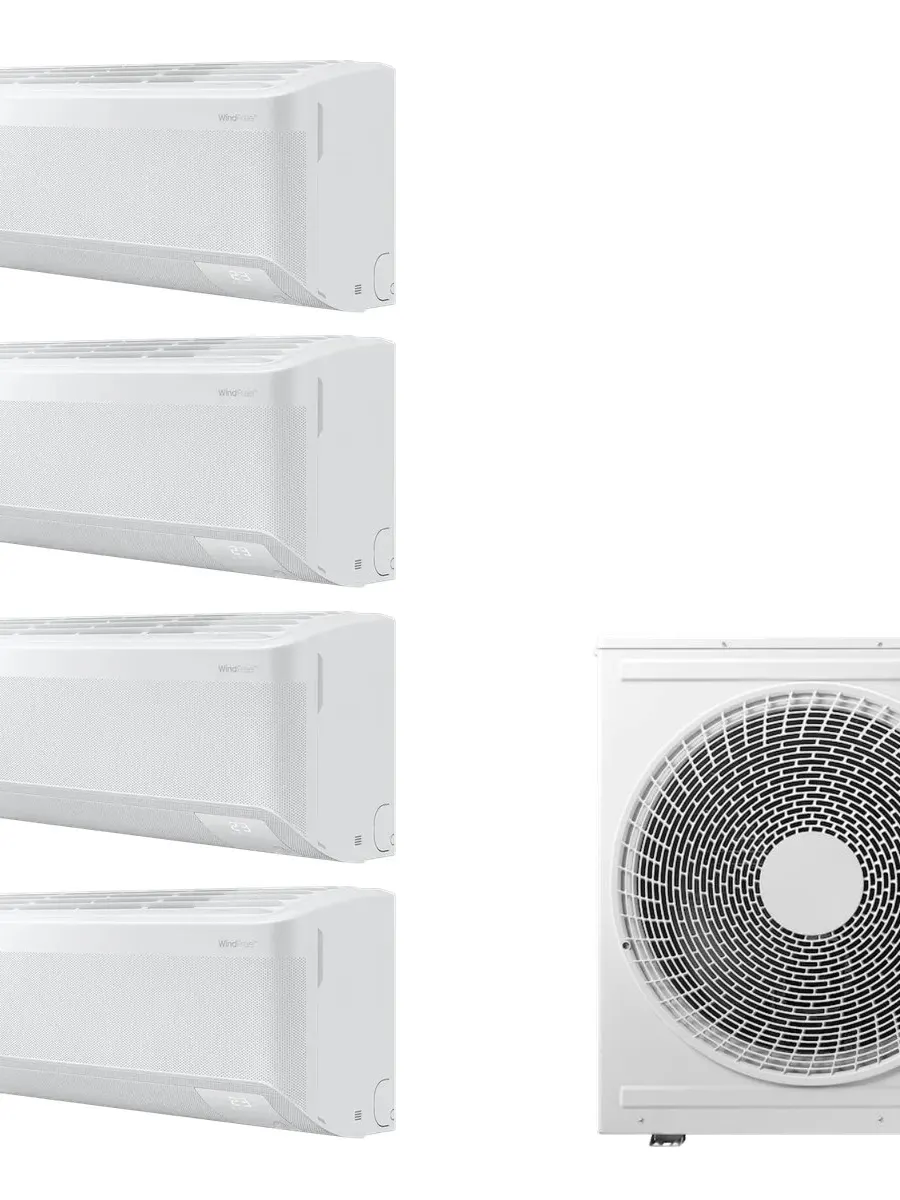

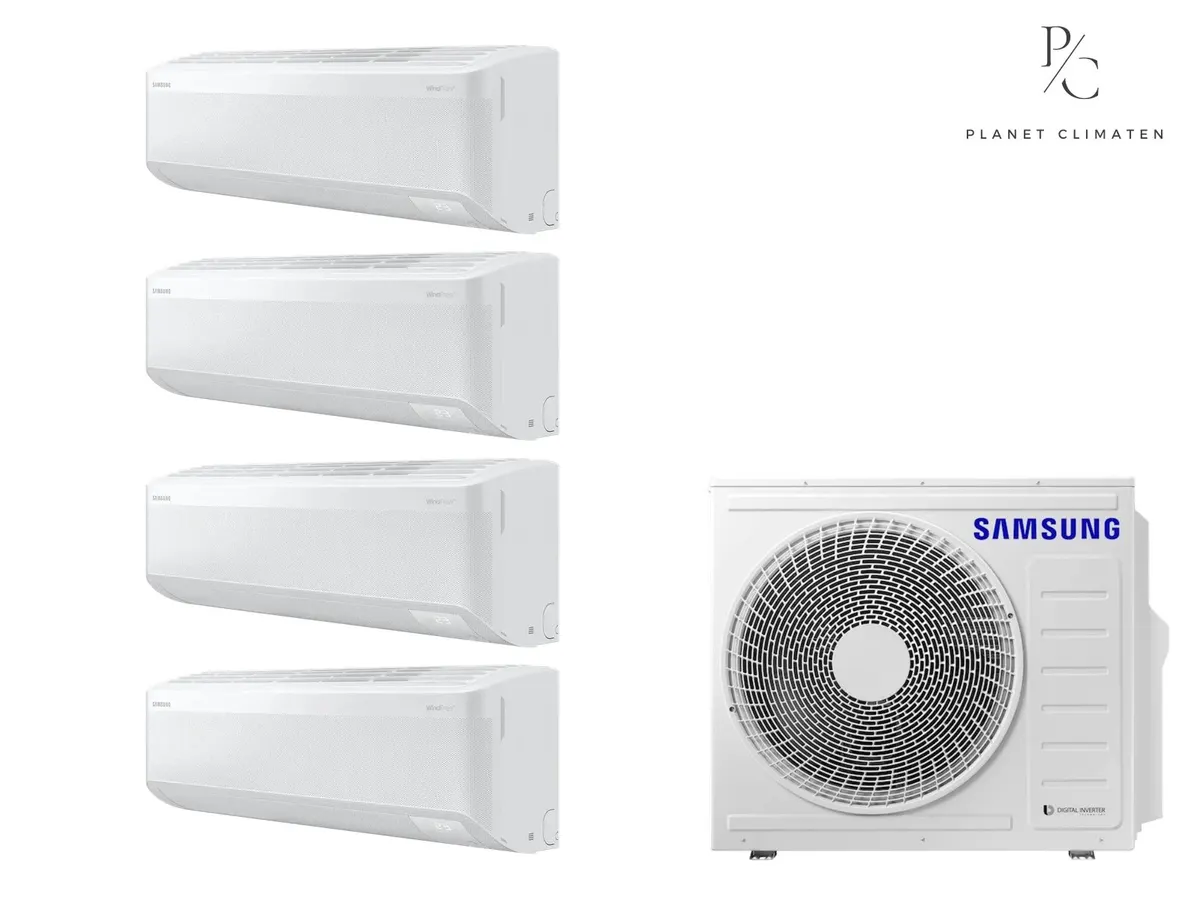

Klimatyzacja multi-split Samsung WindFree Elite S2 — agregat AJ100 + 4x jednostka (2,0, 2,0, 2,0, 2,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 4× vnútorná jednotkaAR70F07CAAWNEU
Táto multisplitová zostava značky Samsung sa skladá z jednej vonkajšej jednotky AJ100 a štyroch vnútorných jednotiek typu AR70F07CAAWNEU. Každá zo štyroch vnútorných jednotiek disponuje chladiacim výkonom 2,0 kW. Celkový chladiaci výkon systému dosahuje 8,0 kW a celkový vykurovací výkon predstavuje 9,63 kW. Zariadenie využíva chladivo R32 a je schopné vykurovať pri vonkajšej teplote od -15 °C. V tichom režime dosahuje hluk vnútornej jednotky hodnotu 19 dB(A).
Zostava obsahuje výlučne štyri vnútorné jednotky a jednu vonkajšiu jednotku. Súčasťou dodávky nie je potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
| Chladiaci výkon (nom.) | 8,0 kW |
|---|---|
| Moc grzewcza (nom.) | 9,6 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 19 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Łącznie dla typowych okien: ok. 60–72 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
