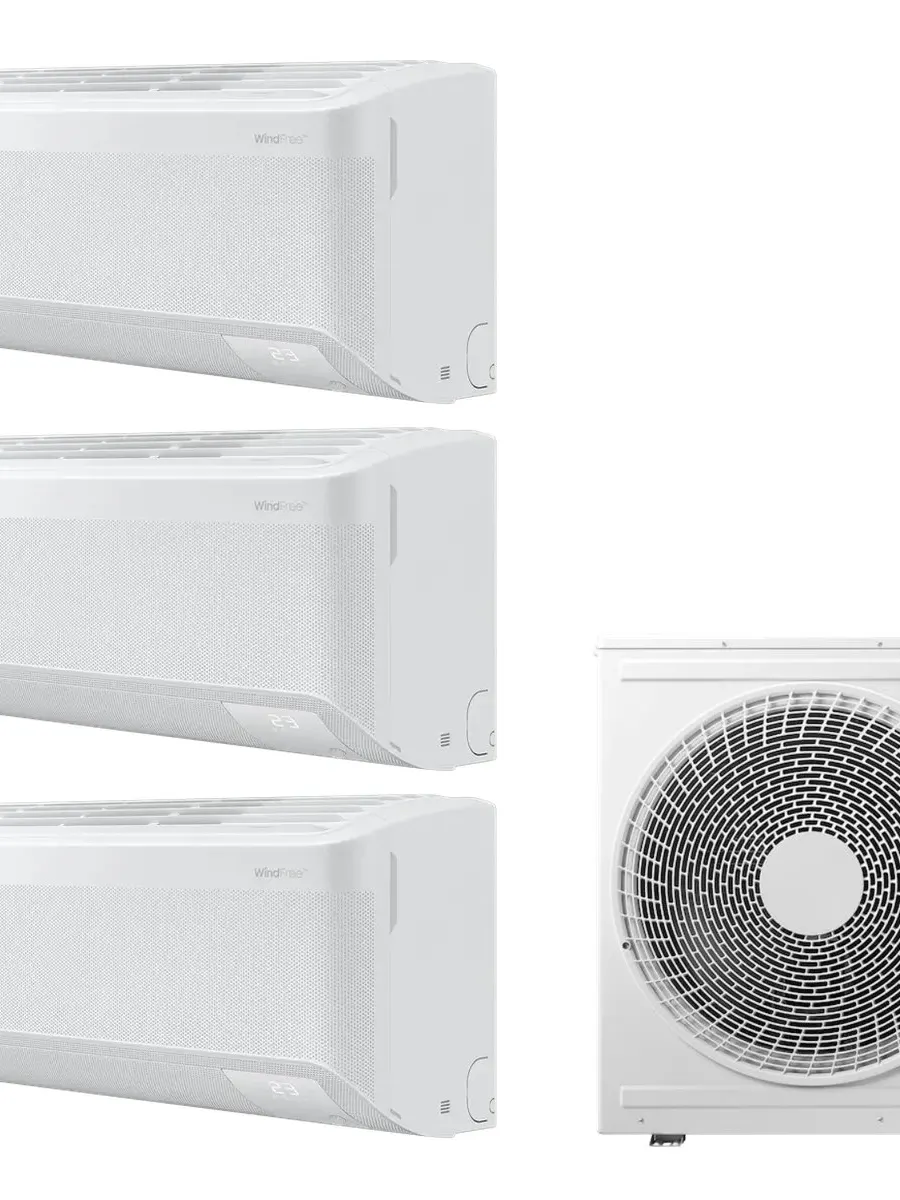

Klimatyzacja multi-split Samsung WindFree Elite S2 — agregat AJ080 + 3x jednostka (2,5, 3,5, 3,5 kW)

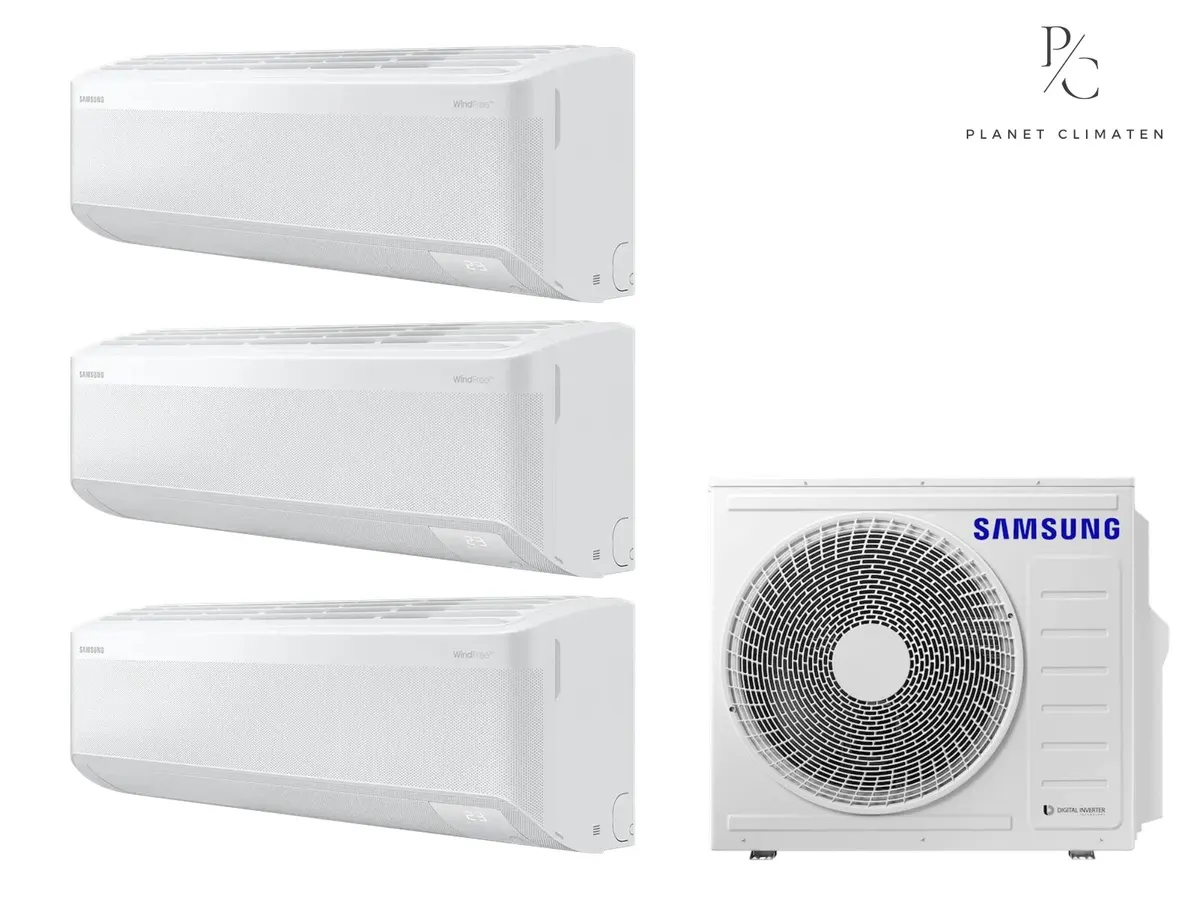

Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ080TXJ4KG/EU
- 1× vnútorná jednotkaAR70F09CAAWNEU
- 2× vnútorná jednotkaAR70F12CAAWNEU
Táto multisplit zostava značky Samsung sa skladá z jednej vonkajšej jednotky AJ080 a troch vnútorných jednotiek. Systém ponúka chladiaci výkon 7,65 kW a vykurovací výkon 8,66 kW. Súčasťou zostavy sú tri vnútorné jednotky s rôznymi výkonmi: prvá vnútorná jednotka s modelovým označením AR70F09CAAWNEU poskytuje chladiaci výkon 2,5 kW, druhá vnútorná jednotka AR70F12CAAWNEU dosahuje chladiaci výkon 3,5 kW a tretia vnútorná jednotka AR70F12CAAWNEU má taktiež chladiaci výkon 3,5 kW. Zariadenie pracuje s ekologickým chladivom R32.
Zostava dosahuje odvlhčovanie na úrovni 1,0 l/h. V tichom režime vnútorná jednotka produkuje hluk na úrovni 16 dB(A). Prevádzka pri vykurovaní je možná do minimálnej vonkajšej teploty -15 °C. Všetky dodávané komponenty sú špecifikované v technickej špecifikácii.
Upozornenie k montáži a obsahu dodávky
Montáž smie vykonať iba certifikovaný technik (F-plyny). Upozorňujeme zákazníkov, že zostava obsahuje výlučne jednotky uvedené v zadaní. Balenie neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
| Chladiaci výkon (nom.) | 7,7 kW |
|---|---|
| Moc grzewcza (nom.) | 8,7 kW |
| SEER | 7,79 |
| SCOP | 5,88 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 16 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Wydajność osuszania | 1 l/h |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 70 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 9,30 kW |
|---|---|
| 2 °C na zewnątrz | 8,45 kW |
| -10 °C na zewnątrz | 5,97 kW |
| -15 °C na zewnątrz | 4,94 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F09CAAWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
AR70F12CAAWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 86–98 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
