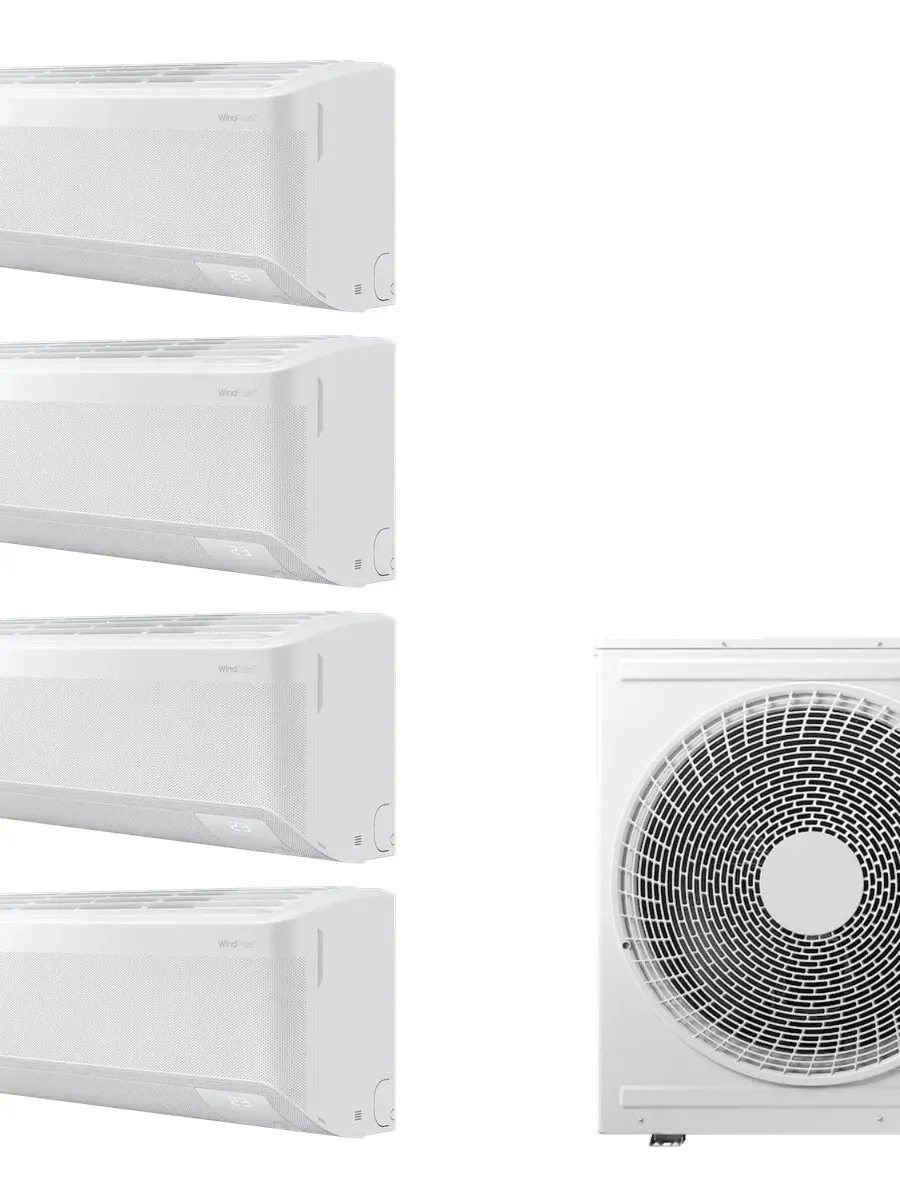

Klimatyzacja multi-split Samsung WindFree Elite S2 — agregat AJ080 + 4x jednostka (2,0, 2,0, 2,0, 2,5 kW)

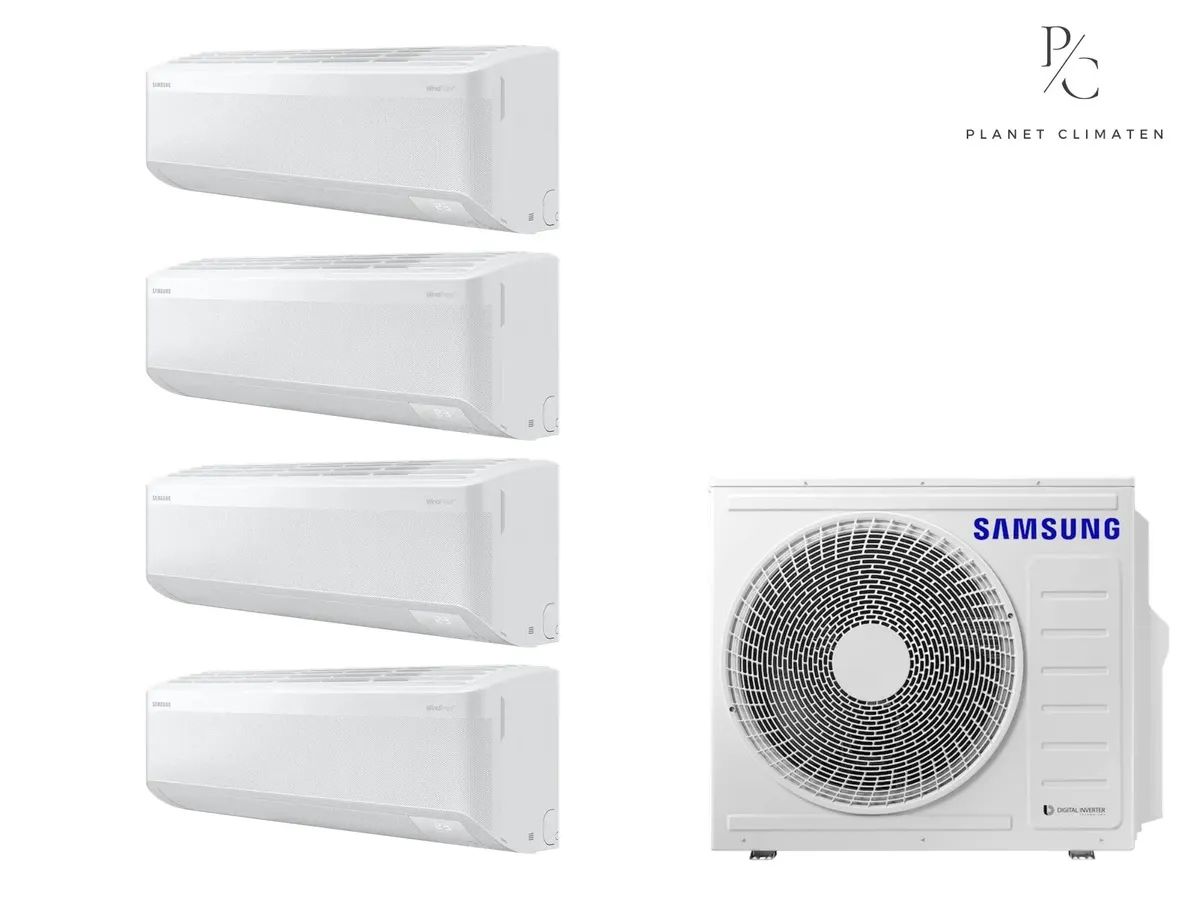

Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ080TXJ4KG/EU
- 3× vnútorná jednotkaAR70F07CAAWNEU
- 1× vnútorná jednotkaAR70F09CAAWNEU
Táto multisplitová zostava značky Samsung sa skladá zo štyroch vnútorných jednotiek a jednej vonkajšej jednotky AJ080. Systém poskytuje celkový chladiaci výkon 7,44 kW a vykurovací výkon 8,58 kW. Zostava obsahuje výlučne štyri vnútorné jednotky a jednu vonkajšiu jednotku. Balenie neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Parametre zostavy
- Chladiaci výkon: 7,44 kW
- Vykurovací výkon: 8,58 kW
- Odvlhčovanie: 1,0 l/h
- Hluk vnútorná jednotka v tichom režime: 16 dB(A)
- Minimálna teplota vykurovania: -15 °C
- Chladivo: R32
Zloženie zostavy
- Vnútorná jednotka 1/4: AR70F07CAAWNEU, chladiaci výkon 2,0 kW
- Vnútorná jednotka 2/4: AR70F07CAAWNEU, chladiaci výkon 2,0 kW
- Vnútorná jednotka 3/4: AR70F07CAAWNEU, chladiaci výkon 2,0 kW
- Vnútorná jednotka 4/4: AR70F09CAAWNEU, chladiaci výkon 2,5 kW
- Vonkajšia jednotka: AJ080 × 1
| Chladiaci výkon (nom.) | 7,4 kW |
|---|---|
| Moc grzewcza (nom.) | 8,6 kW |
| SEER | 7,67 |
| SCOP | 5,88 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 19 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 70 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 9,30 kW |
|---|---|
| 2 °C na zewnątrz | 8,45 kW |
| -10 °C na zewnątrz | 5,97 kW |
| -15 °C na zewnątrz | 4,94 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
AR70F09CAAWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Łącznie dla typowych okien: ok. 65–78 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
