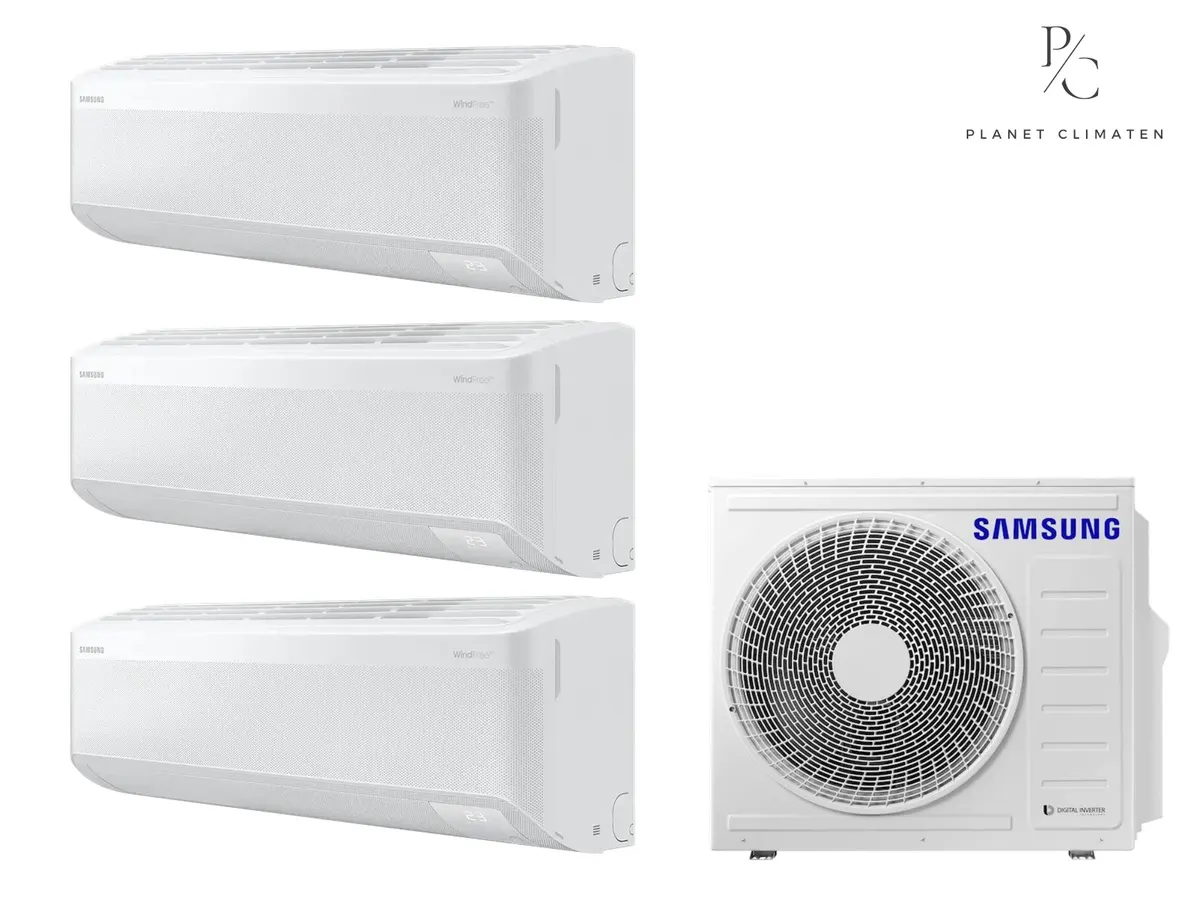

Klimatyzacja multi-split Samsung WindFree Elite S2 — agregat AJ068 + 3x jednostka (2,0, 2,0, 2,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ068TXJ3KG/EU
- 2× vnútorná jednotkaAR70F07CAAWNEU
- 1× vnútorná jednotkaAR70F09CAAWNEU
Táto multisplitová klimatizácia značky Samsung predstavuje kompletnú zostavu určenú na klimatizáciu viacerých miestností naraz. Zostava sa skladá z celkovo 3 vnútorných jednotiek a 1 vonkajšej jednotky typu AJ068. Konkrétne ide o dve vnútorné jednotky s označením AR70F07CAAWNEU a chladiacim výkonom 2,0 kW, a jednu vnútornú jednotku AR70F09CAAWNEU s chladiacim výkonom 2,5 kW. Celkový chladiaci výkon celej zostavy dosahuje hodnotu 6,5 kW a celkový vykurovací výkon je 7,7 kW. Zariadenie využíva ekologické chladivo R32 a dokáže zabezpečiť odvlhčovanie na úrovni 1,0 l/h.
Systém je navrhnutý s dôrazom na nízku hlučnosť a komfort, pričom v tichom režime dosahuje hluk vnútornej jednotky úroveň 16 dB(A). Prevádzka vykurovania je možná do minimálnej vonkajšej teploty -15 °C. Vzhľadom na technické požiadavky a bezpečnostné predpisy smie montáž tohto zariadenia vykonať iba certifikovaný technik s príslušným oprávnením pre F-plyny. Upozorňujeme zákazníkov, že balenie obsahuje výlučne špecifikované jednotky. Zostava neobsahuje žiadne potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
| Chladiaci výkon (nom.) | 6,5 kW |
|---|---|
| Moc grzewcza (nom.) | 7,7 kW |
| SEER | 7,64 |
| SCOP | 4,24 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 19 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 50 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 8,00 kW |
|---|---|
| 2 °C na zewnątrz | 7,27 kW |
| -10 °C na zewnątrz | 5,14 kW |
| -15 °C na zewnątrz | 4,25 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AR70F07CAAWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AR70F09CAAWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Łącznie dla typowych okien: ok. 50–60 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
