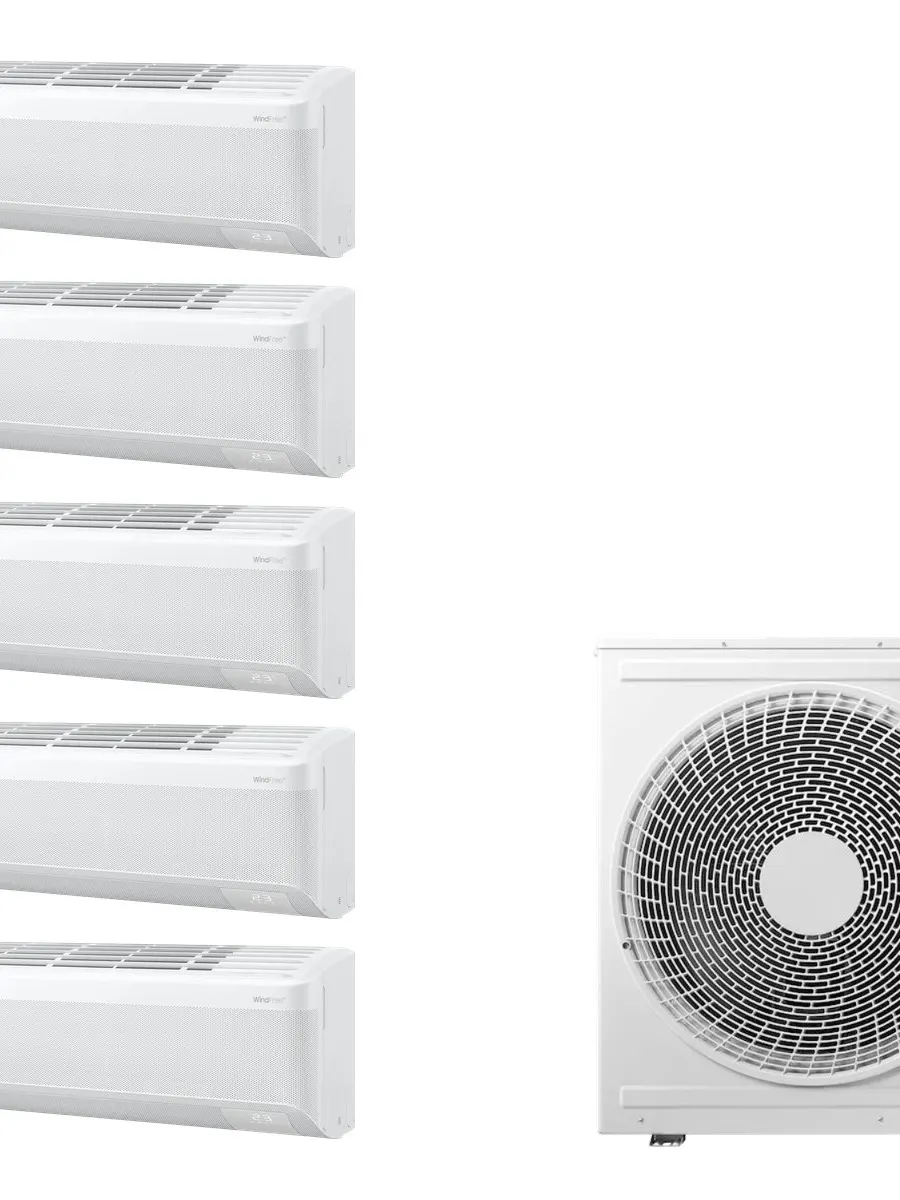

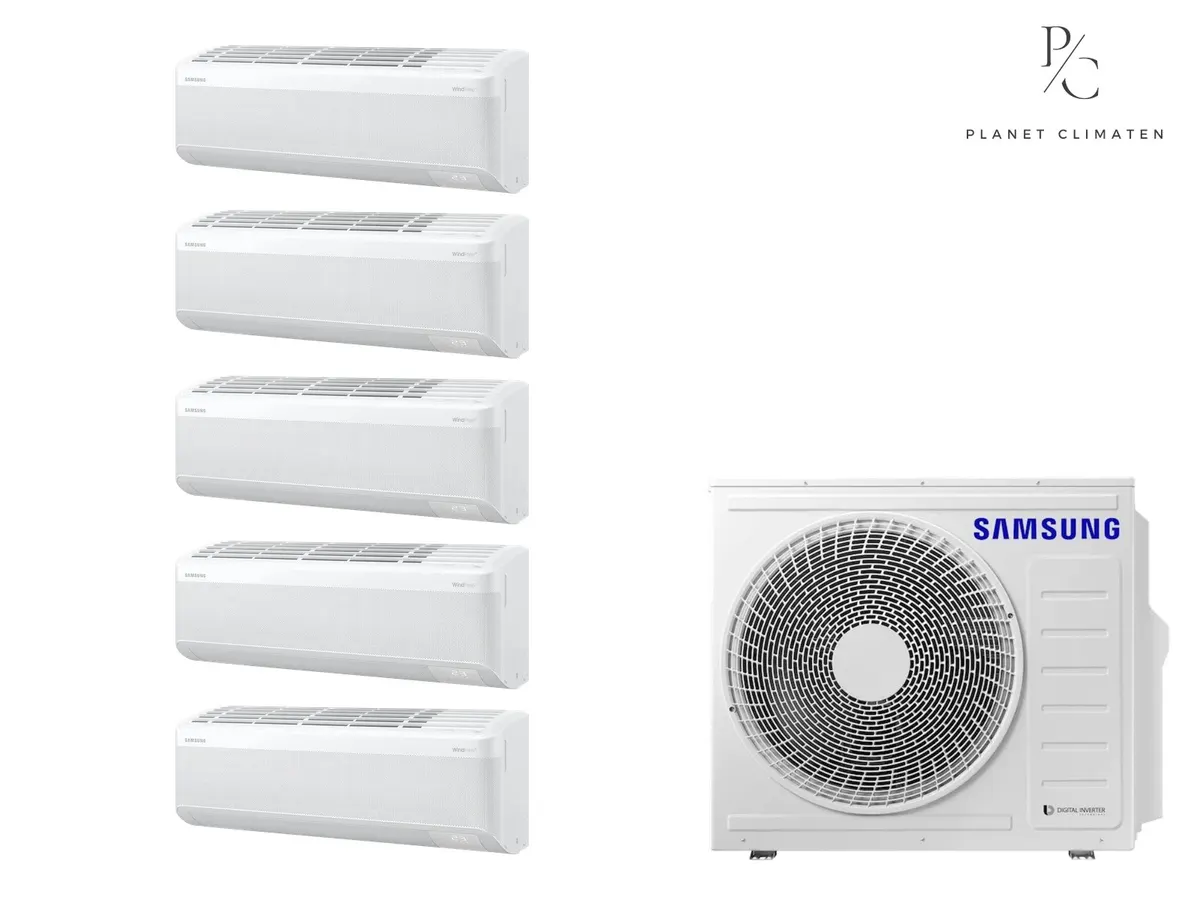

Klimatyzacja multi-split Samsung WindFree Comfort S2 — agregat AJ100 + 5x jednostka (2,0, 2,0, 2,5, 3,5, 7,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 2× vnútorná jednotkaAR60F07C1AWNEU
- 1× vnútorná jednotkaAR60F09C1AWNEU
- 1× vnútorná jednotkaAR60F12C1AWNEU
- 1× vnútorná jednotkaAR60F24C1AWNEU
Táto multisplit zostava značky Samsung obsahuje celkovo päť vnútorných jednotiek a jednu vonkajšiu jednotku AJ100. Celkový chladiaci výkon zostavy dosahuje 10,0 kW a vykurovací výkon je na úrovni 11,9 kW. Pre chladenie je použité chladivo R32. Zostava sa skladá z piatich vnútorných jednotiek: dve jednotky AR60F07C1AWNEU s chladiacim výkonom 2,0 kW, jedna jednotka AR60F09C1AWNEU s chladiacim výkonom 2,5 kW, jedna jednotka AR60F12C1AWNEU s chladiacim výkonom 3,5 kW a jedna jednotka AR60F24C1AWNEU s chladiacim výkonom 6,5 kW.
Hlučnosť vnútornej jednotky v tichom režime dosahuje hodnotu 16 dB(A). Zariadenie dokáže pracovať pri vykurovaní do minimálnej vonkajšej teploty -15 °C a zabezpečuje odvlhčovanie na úrovni 1,0 l/h. Táto zostava obsahuje výlučne uvedené jednotky. Súčasťou dodávky nie je potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Montáž smie vykonať iba certifikovaný technik na základe predpisov pre F-plyny.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 11,9 kW |
| SEER | 7,78 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 54 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR60F07C1AWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AR60F07C1AWNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AR60F09C1AWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
AR60F12C1AWNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
AR60F24C1AWNEU · 6,5 kW (24)
- Veľké presklenie z juhu, bez tienenia49–54 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 143–157 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
