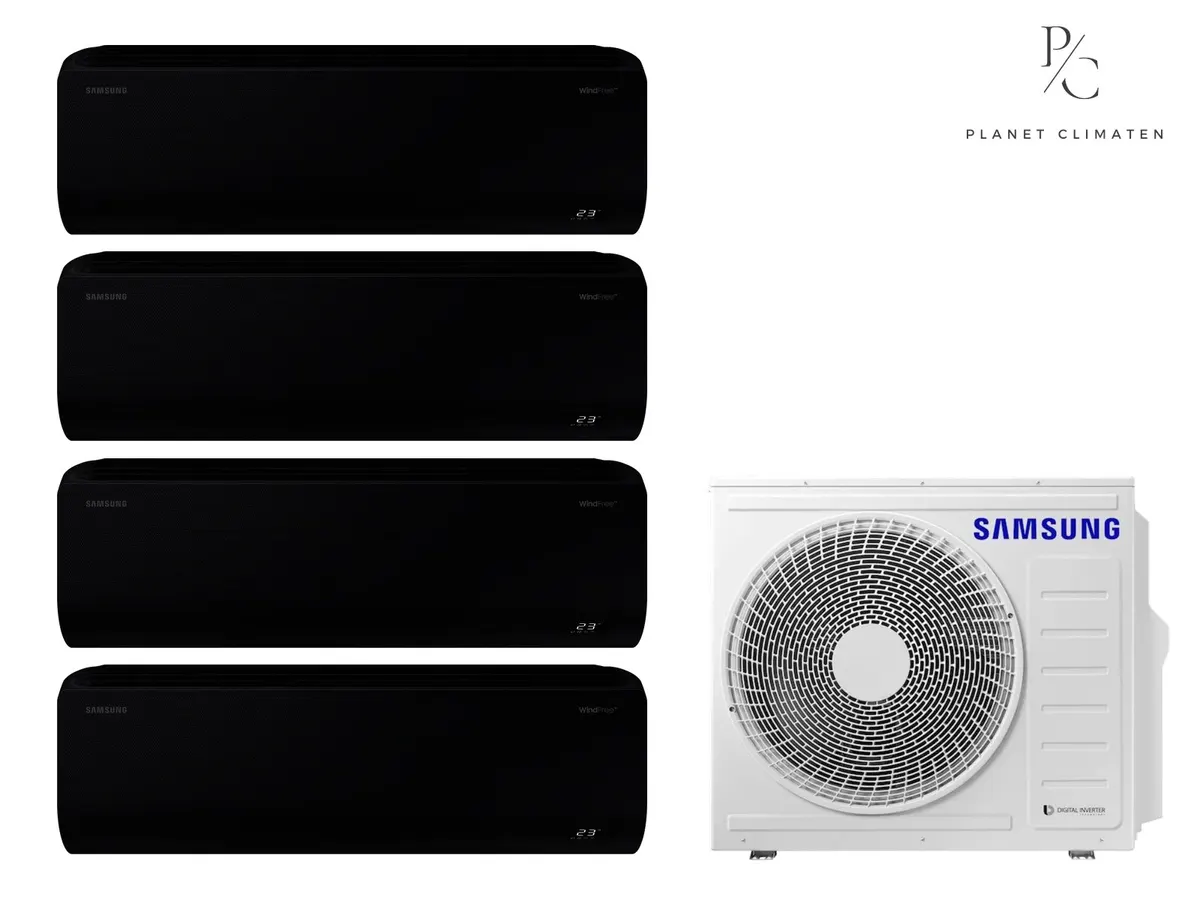

Klimatyzacja multi-split Samsung WindFree Avant czarny — agregat AJ080 + 4x jednostka (2,5, 2,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ080TXJ4KG/EU
- 2× vnútorná jednotkaAR70F09C1ABNEU
- 2× vnútorná jednotkaAR70F12C1ABNEU
Táto multisplit zostava značky Samsung sa skladá z celkovo štyroch vnútorných jednotiek a jednej vonkajšej jednotky typu AJ080. Konkrétne zostava obsahuje dve vnútorné jednotky AR70F09C1ABNEU, pričom každá poskytuje chladiaci výkon 2,5 kW, a dve vnútorné jednotky AR70F12C1ABNEU, z ktorých každá ponúka chladiaci výkon 3,5 kW. Celkový chladiaci výkon sústavy dosahuje 8,0 kW a celkový vykurovací výkon je 9,3 kW.
Zariadenie využíva ekologické chladivo R32 a je navrhnuté na prevádzku pri teplotách vykurovania od -15 °C. V tichom režime dosahuje hlučnosť vnútornej jednotky hodnotu iba 16 dB(A). Kapacita odvlhčovania predstavuje 1,0 l/h. Obsahom dodávky sú výlučne uvedené vnútorné a vonkajšie jednotky. Zostava neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
| Chladiaci výkon (nom.) | 8,0 kW |
|---|---|
| Moc grzewcza (nom.) | 9,3 kW |
| SEER | 7,72 |
| SCOP | 5,88 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 16 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Wydajność osuszania | 1 l/h |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 70 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 9,30 kW |
|---|---|
| 2 °C na zewnątrz | 8,45 kW |
| -10 °C na zewnątrz | 5,97 kW |
| -15 °C na zewnątrz | 4,94 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F09C1ABNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
AR70F09C1ABNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
AR70F12C1ABNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AR70F12C1ABNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 106–122 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
