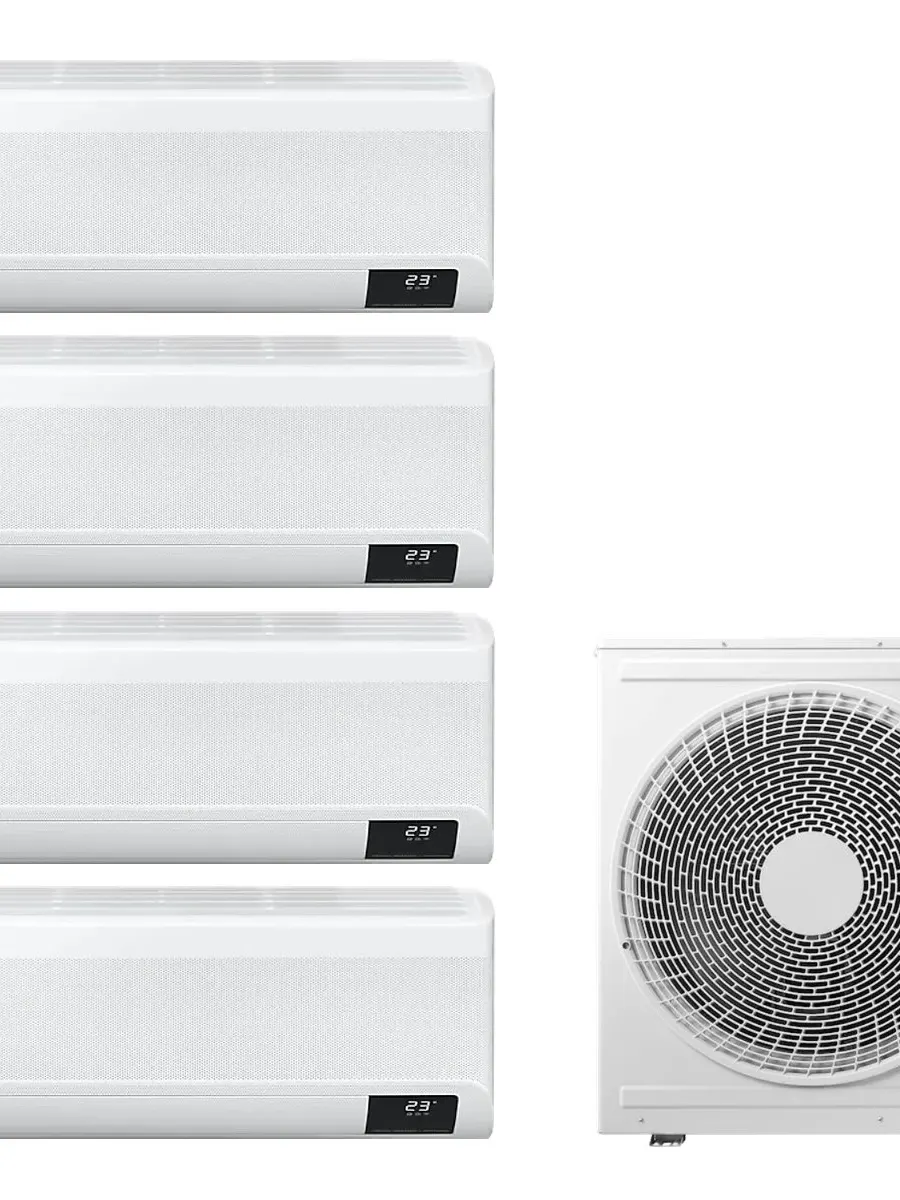

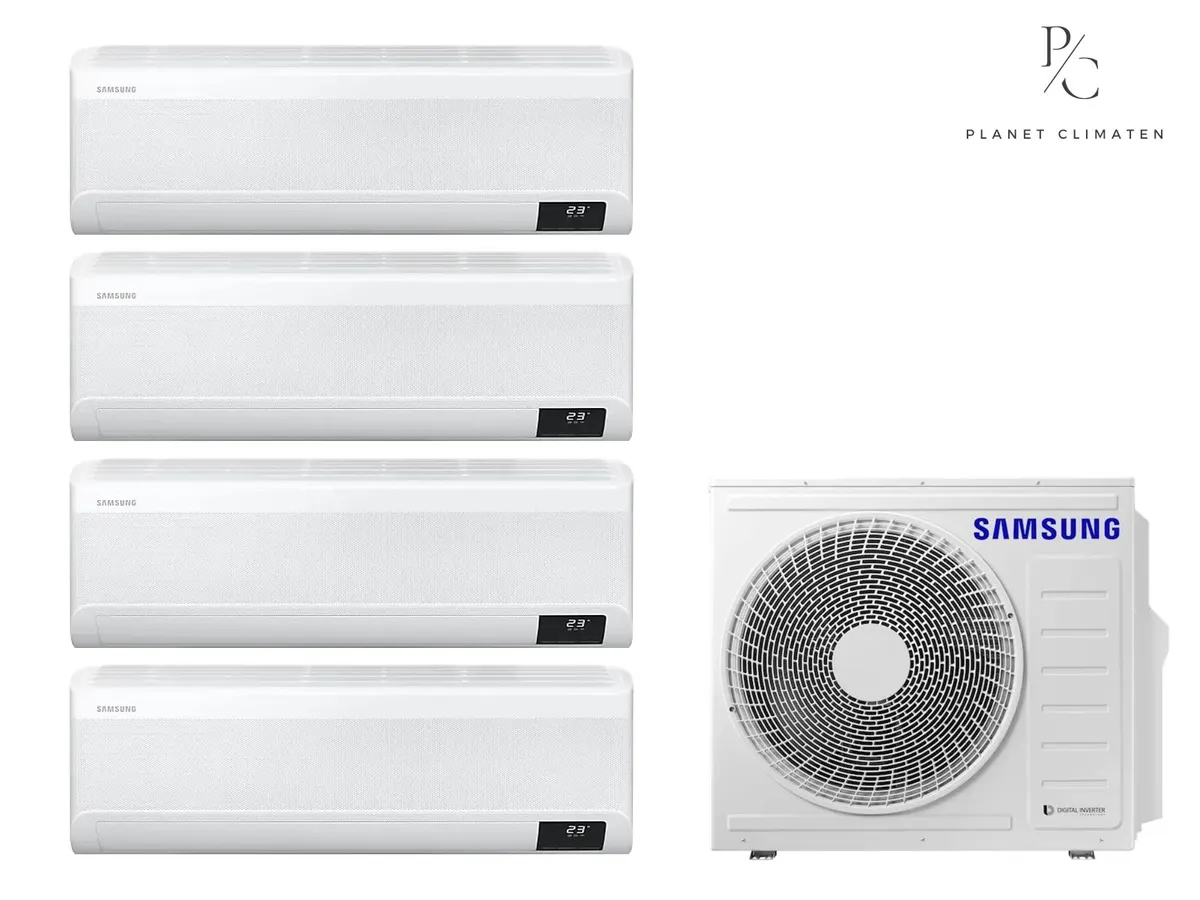

Klimatyzacja multi-split Samsung WindFree Avant biały — agregat AJ100 + 4x jednostka (2,5, 2,5, 2,5, 2,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 4× vnútorná jednotkaAR70F09C1AWNEU
Zostava klimatizácie Samsung obsahuje štyri vnútorné jednotky modelu AR70F09C1AWNEU a jednu vonkajšiu jednotku AJ100. Celkový chladiaci výkon dosahuje 8,84 kW a vykurovací výkon predstavuje 9,96 kW. Zariadenie využíva chladivo R32. Minimálna teplota vykurovania je -15 °C. Vnútorná jednotka dosahuje v tichom režime hlučnosť 16 dB(A) a kapacita odvlhčovania je 1,0 l/h.
Súprava zahŕňa štyri rovnaké vnútorné jednotky, pričom každá disponuje chladiacim výkonom 2,5 kW. Táto konfigurácia umožňuje efektívnu klimatizáciu viacerých miestností v rámci jednej budovy. Technológia chladiva R32 zabezpečuje prevádzku systému pri dodržaní súčasných noriem.
Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny. Dodávka obsahuje výlučne štyri vnútorné jednotky a jednu vonkajšiu jednotku. Súprava neobsahuje žiadne potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
| Chladiaci výkon (nom.) | 8,8 kW |
|---|---|
| Moc grzewcza (nom.) | 10,0 kW |
| SEER | 8,00 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 16 dB(A) |
| Poziom mocy akustycznej | 56 dB(A) |
| Wydajność osuszania | 1 l/h |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR70F09C1AWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
AR70F09C1AWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
AR70F09C1AWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
AR70F09C1AWNEU · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Łącznie dla typowych okien: ok. 80–96 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
