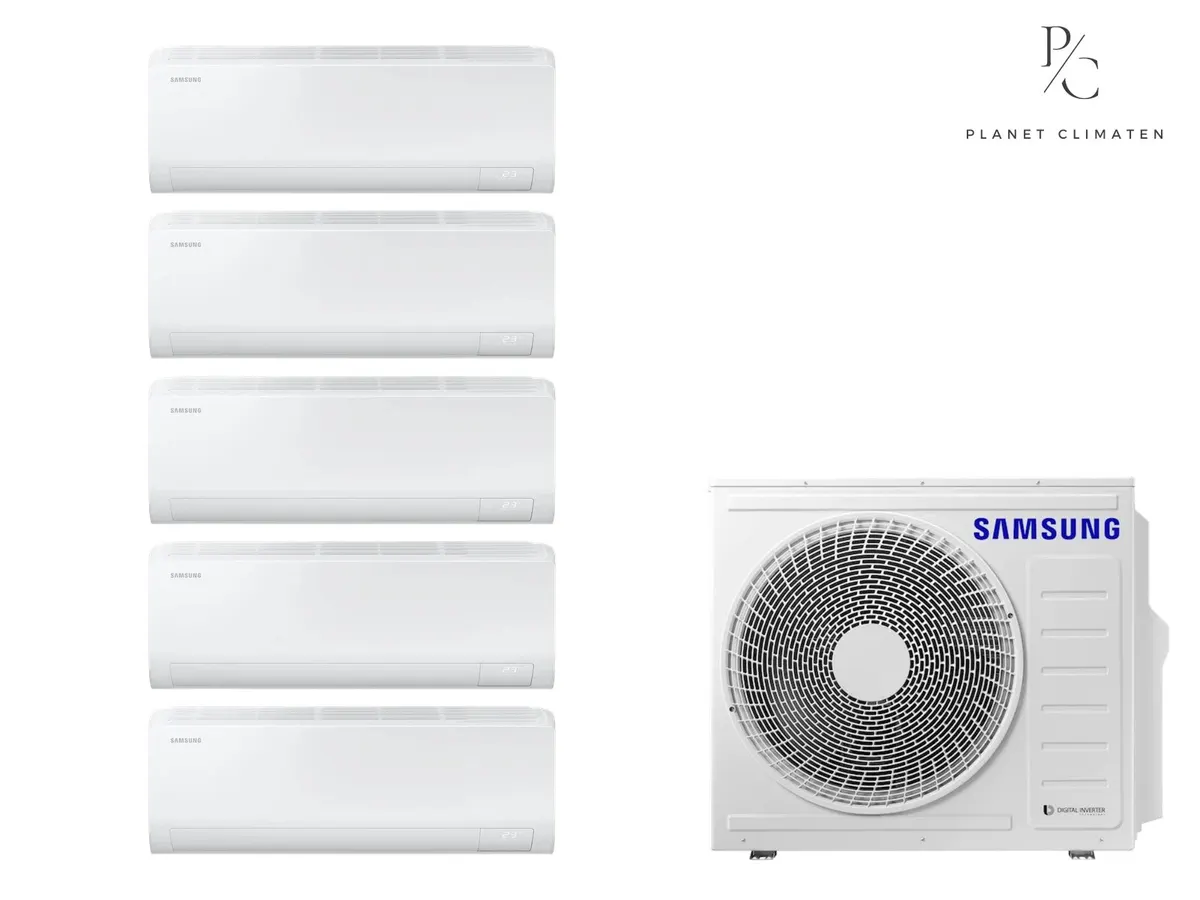

Klimatyzacja multi-split Samsung Luzon S2 — agregat AJ100 + 5x jednostka (2,0, 3,5, 3,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 1× vnútorná jednotkaAR50F07C1BHNEU
- 4× vnútorná jednotkaAR50F12C1BHNEU
Zostava klimatizácie značky Samsung sa skladá z piatich vnútorných jednotiek a jednej vonkajšej jednotky AJ100. Celkový chladiaci výkon dosahuje 10,0 kW a celkový vykurovací výkon je 12,0 kW. Zariadenie využíva chladivo R32 a umožňuje prevádzku pri vykurovaní do minimálnej teploty -15 °C. Vlastnosti systému zahŕňajú odvlhčovanie na úrovni 1,5 l/h a nízku hlučnosť vnútornej jednotky v tichom režime na hodnote 19 dB(A).
Súprava obsahuje päť vnútorných jednotiek s nasledovnými parametrami: prvá jednotka s modelovým označením AR50F07C1BHNEU disponuje chladiacim výkonom 2,0 kW, druhá jednotka AR50F12C1BHNEU má chladiaci výkon 3,5 kW, tretia jednotka AR50F12C1BHNEU má chladiaci výkon 3,5 kW, štvrtá jednotka AR50F12C1BHNEU má chladiaci výkon 3,5 kW a piata jednotka AR50F12C1BHNEU disponuje chladiacim výkonom 3,5 kW. Tieto jednotky spolupracujú s jednou vonkajšou jednotkou AJ100.
Montáž smie vykonať iba certifikovaný technik (F-plyny). Zostava obsahuje výlučne jednotky uvedené v zadaní. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 56 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AR50F07C1BHNEU · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AR50F12C1BHNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
AR50F12C1BHNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AR50F12C1BHNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
AR50F12C1BHNEU · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 147–166 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
