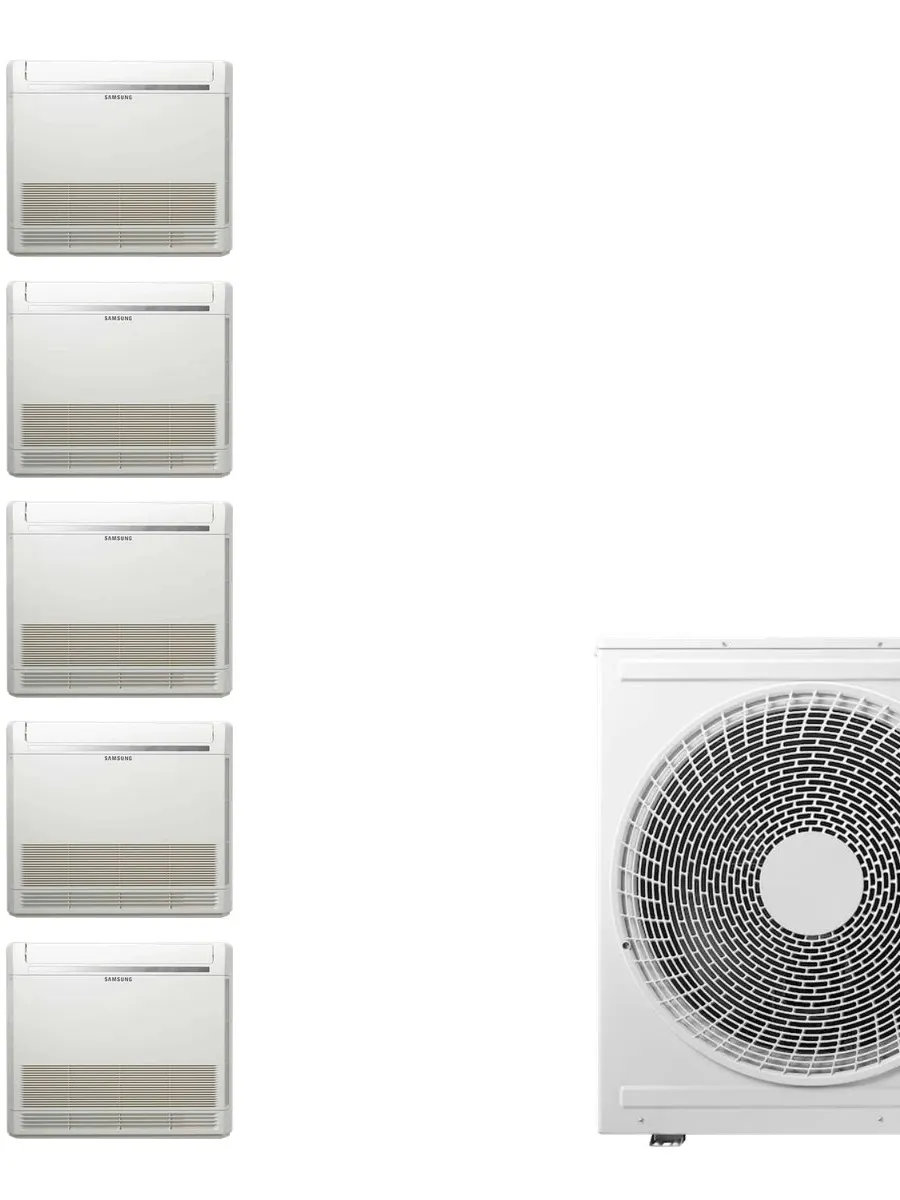

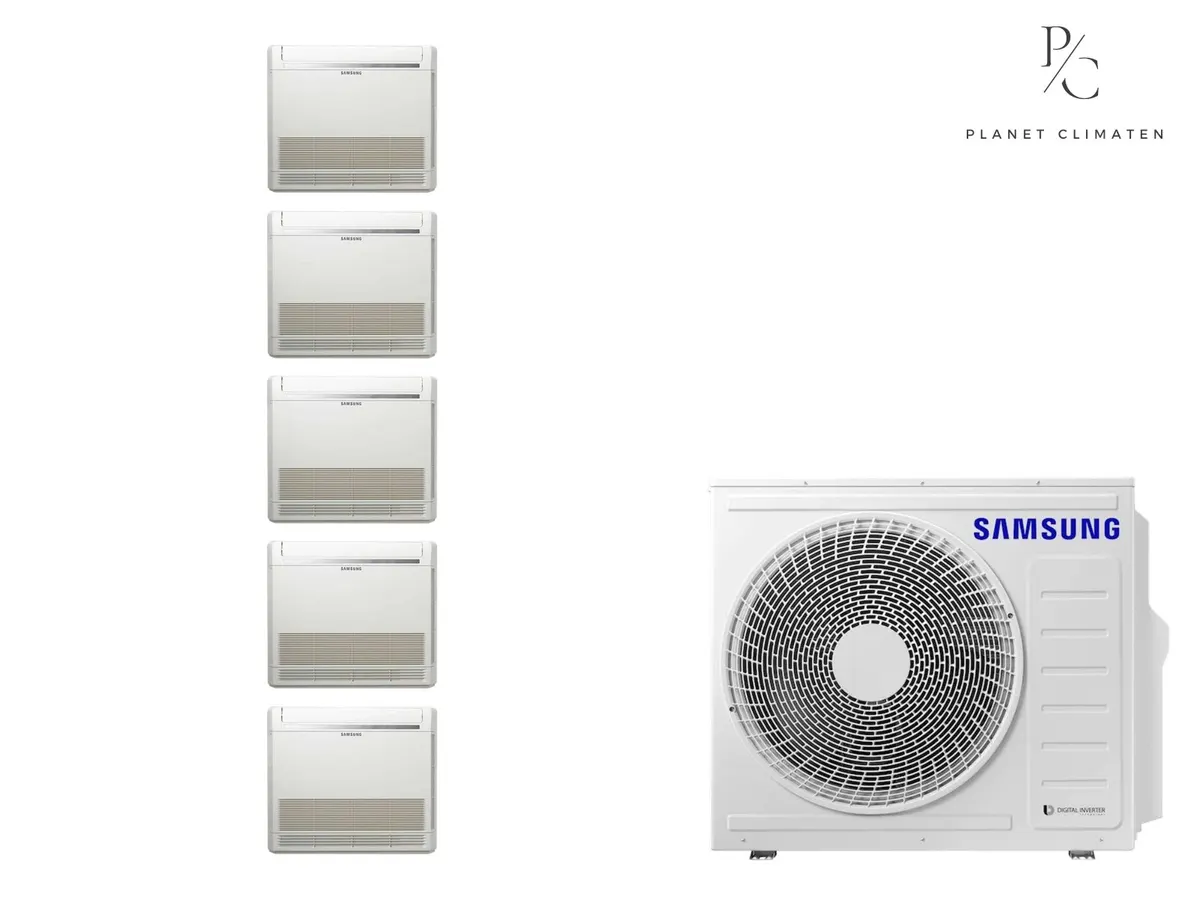

Klimatyzacja multi-split Samsung FJM Konsola — agregat AJ100 + 5x jednostka (2,5, 2,5, 2,5, 2,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 4× vnútorná jednotkaAJ026TNJDKG
- 1× vnútorná jednotkaAJ052TNJDKG
Predstavujeme zostavu multisplit klimatizácie značky Samsung, ktorá pozostáva z piatich vnútorných jednotiek a jednej vonkajšej jednotky AJ100. Táto zostava je navrhnutá pre efektívnu reguláciu klímy vo viacerých miestnostiach súčasne.
Súčasťou zostavy sú štyri vnútorné jednotky typu AJ026TNJDKG, pričom každá poskytuje chladiaci výkon 2,6 kW. Piatu vnútornú jednotku tvorí model AJ052TNJDKG s chladiacim výkonom 5,2 kW. Celkový chladiaci výkon systému dosahuje 10,0 kW a celkový vykurovací výkon predstavuje 12,0 kW.
Zariadenie využíva ekologické chladivo R32 a je prispôsobené na prevádzku pri vykurovaní do minimálnej teploty -15 °C.
Upozornenie: Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,78 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ026TNJDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 2
AJ026TNJDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ026TNJDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 4
AJ026TNJDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 5
AJ052TNJDKG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 153–160 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
