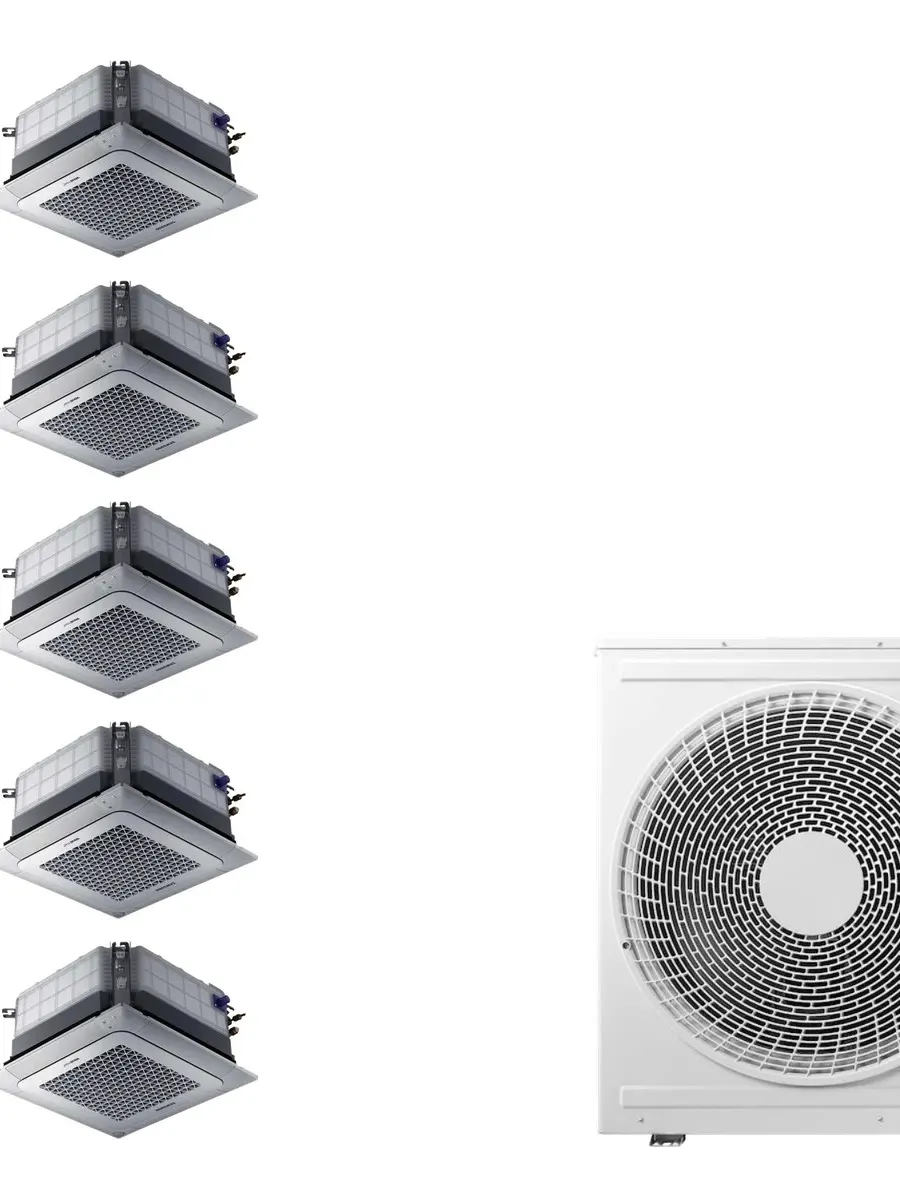

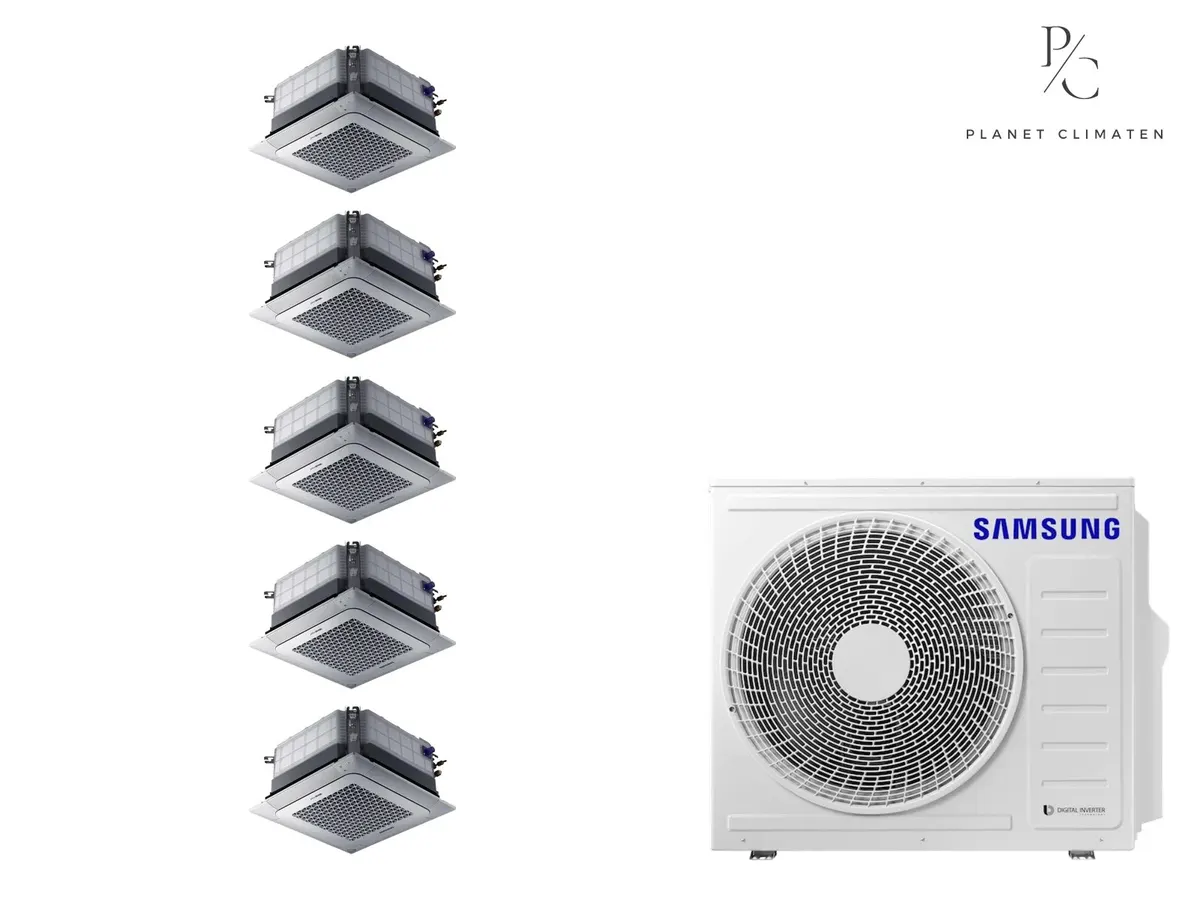

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ100 + 5x jednostka (2,5, 2,5, 3,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 2× vnútorná jednotkaAJ026TNNDKG
- 3× vnútorná jednotkaAJ035TNNDKG
Táto multisplitová zostava značky Samsung zahŕňa celkovo 5 vnútorných jednotiek a 1 vonkajšiu jednotku AJ100. Systém poskytuje chladiaci výkon 10,0 kW a vykurovací výkon 12,0 kW. Zostava je navrhnutá na efektívnu reguláciu teploty vo viacerých miestnostiach súčasne.
Zloženie zostavy a výkony
Súčasťou zostavy sú rôzne typy vnútorných jednotiek s individuálnymi parametrami chladiaceho výkonu. Pre presné prispôsobenie chladenia v jednotlivých priestoroch slúžia dve jednotky typu AJ026TNNDKG, pričom každá dosahuje chladiaci výkon 2,6 kW. Ďalšie tri vnútorné jednotky typu AJ035TNNDKG disponujú chladiacim výkonom 3,5 kW.
Prevádzkové vlastnosti
Zariadenie využíva ekologické chladivo R32. Prevádzkový rozsah pre vykurovanie siaha do minimálnej teploty -15 °C, čo zabezpečuje spoľahlivú prevádzku počas chladnejších dní.
- Chladiaci výkon celkovo 10,0 kW
- Vykurovací výkon celkovo 12,0 kW
- Chladivo typu R32
- Spodná hranica teploty vykurovania -15 °C
Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 2
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ035TNNDKG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AJ035TNNDKG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
AJ035TNNDKG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 147–161 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
