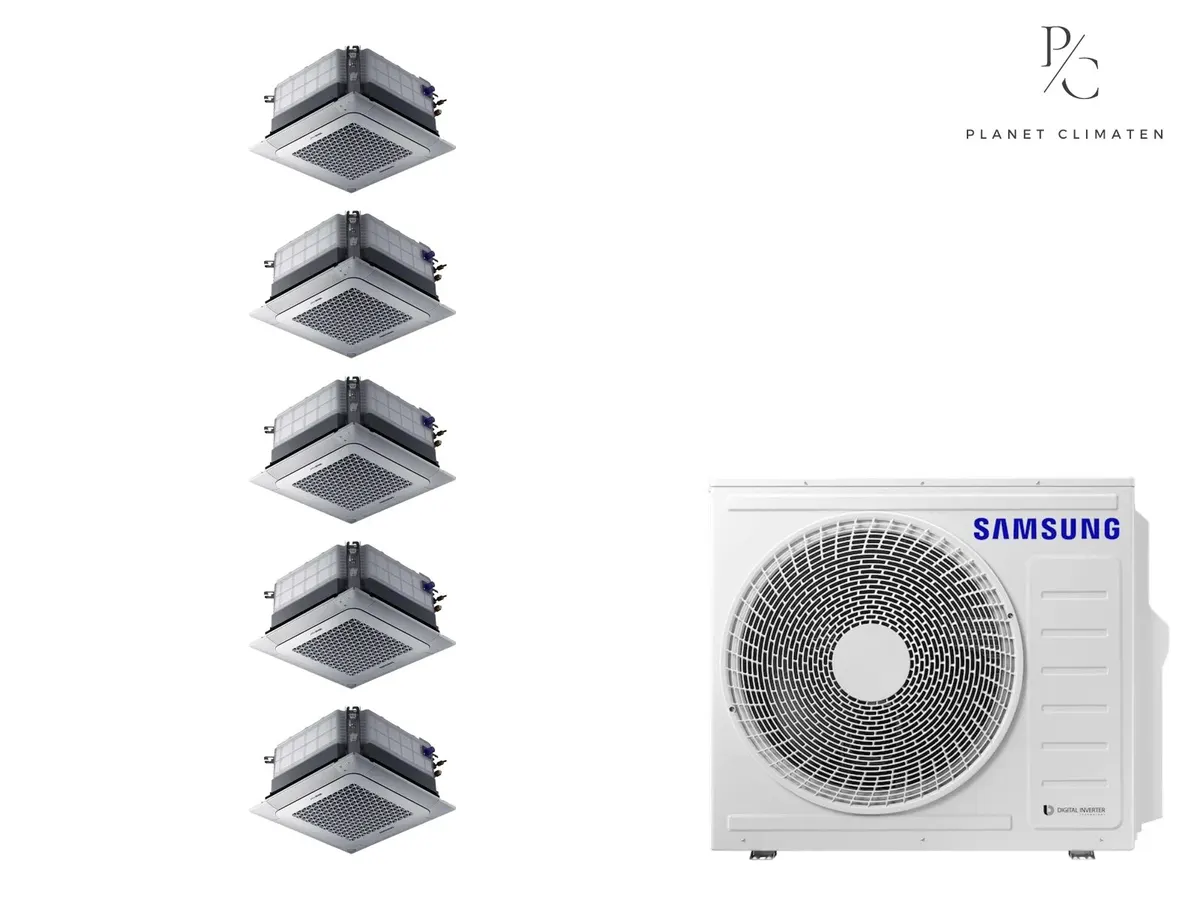

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ100 + 5x jednostka (2,5, 2,5, 2,5, 3,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 3× vnútorná jednotkaAJ026TNNDKG
- 1× vnútorná jednotkaAJ035TNNDKG
- 1× vnútorná jednotkaAJ052TNNDKG
Zostava multisplit klimatizácie značky Samsung obsahuje päť vnútorných jednotiek a jednu vonkajšiu jednotku AJ100. Celkový chladiaci výkon systému dosahuje 10,0 kW a celkový vykurovací výkon predstavuje 12,0 kW. Zariadenie využíva ekologické chladivo R32 a je navrhnuté na prevádzku pri minimálnej teplote vykurovania -15 °C.
Súčasťou tejto päťdielnej zostavy sú dve vnútorné jednotky AJ026TNNDKG s chladiacim výkonom 2,6 kW, tretia vnútorná jednotka AJ026TNNDKG taktiež s chladiacim výkonom 2,6 kW, štvrtá vnútorná jednotka AJ035TNNDKG s chladiacim výkonom 3,5 kW a piata vnútorná jednotka AJ052TNNDKG s chladiacim výkonom 5,2 kW.
Tento multisplit systém umožňuje nezávislú reguláciu teploty vo viacerých miestnostiach pomocou piatich vnútorných jednotiek napojených na jednu spoločnú vonkajšiu jednotku. Inštalácia zariadenia vyžaduje dodržanie platných predpisov pre prácu s chladivami.
Montáž a bezpečnostné pokyny
Montáž smie vykonať iba certifikovaný technik (F-plyny). Odborná inštalácia zabezpečuje správne prepojenie potrubí medzi piatimi vnútornými jednotkami a vonkajšou jednotkou AJ100, ako aj kontrolu tesnosti chladiaceho okruhu s chladivom R32.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,78 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 2
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 4
AJ035TNNDKG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
AJ052TNNDKG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 162–172 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
