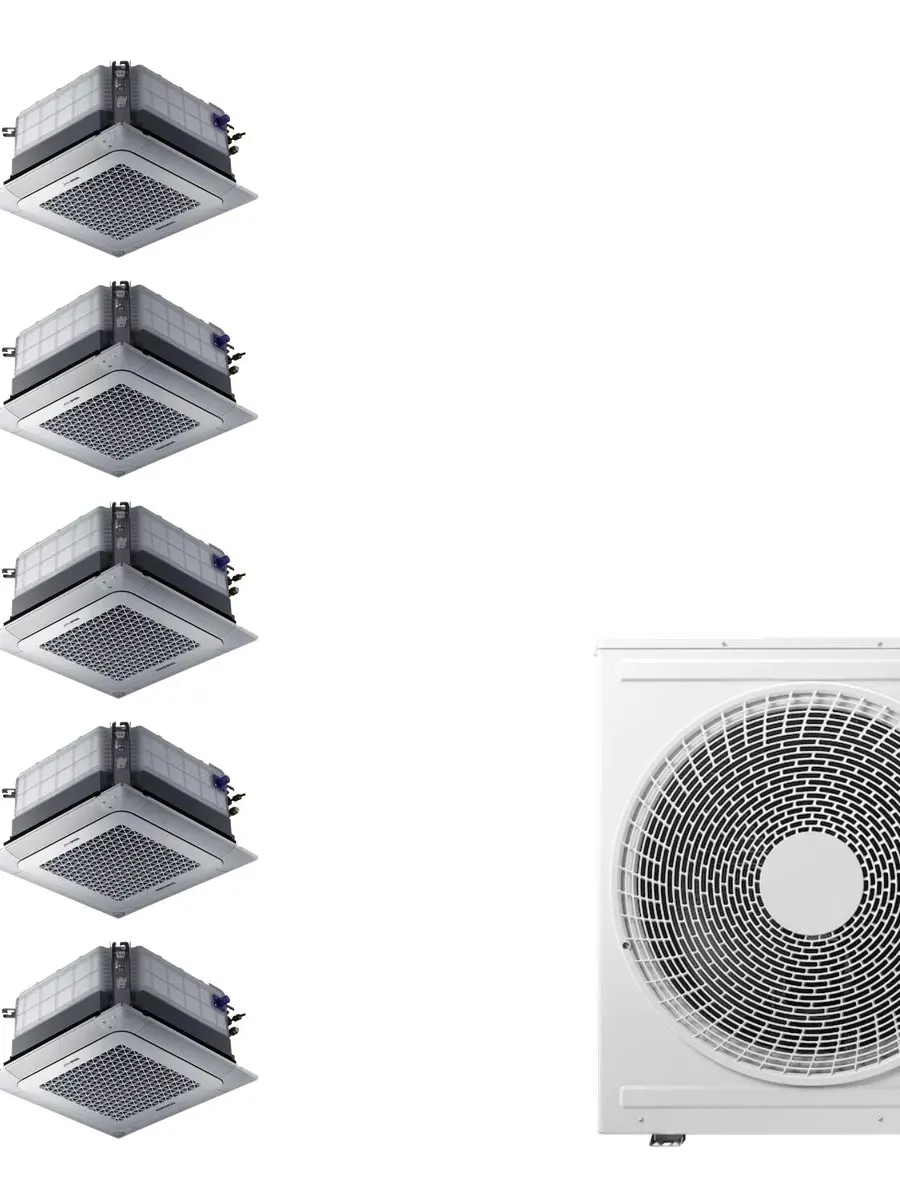

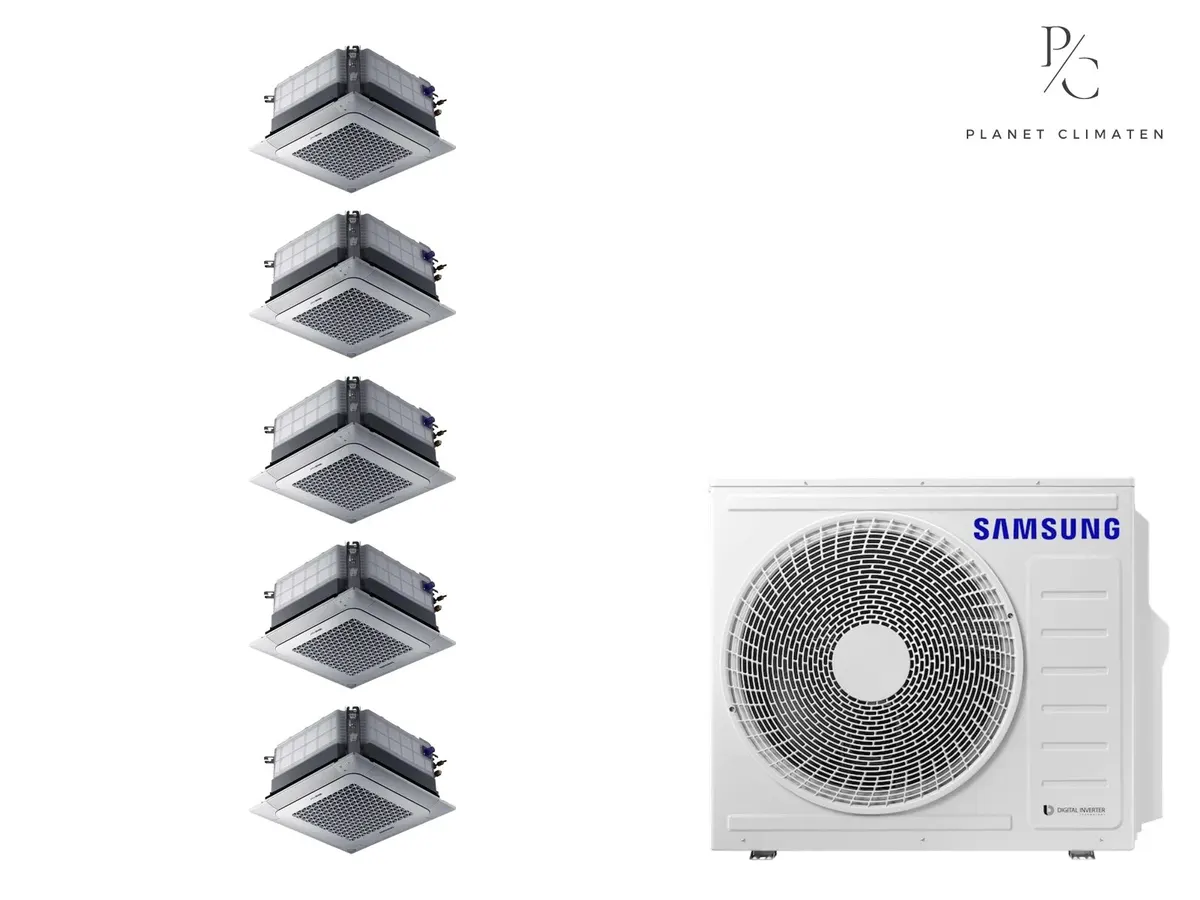

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ100 + 5x jednostka (2,0, 2,5, 2,5, 2,5, 2,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 1× vnútorná jednotkaAJ020TNNDKG
- 4× vnútorná jednotkaAJ026TNNDKG
Päťzónová klimatizačná sústava Samsung s jednou vonkajšou jednotkou AJ100 a piatimi vnútornými jednotkami rôznych výkonov. Celkový chladiaci výkon dosahuje 9,7 kW, vykurovací výkon 12,0 kW. Sústava pracuje s modernými chladivom R32.
Vnútorné jednotky sú rozdelené nasledovne: jedna jednotka AJ020TNNDKG s chladiacim výkonom 2,0 kW a štyri jednotky AJ026TNNDKG s chladiacim výkonom po 2,6 kW. Táto konfigurácia umožňuje flexibilné riešenie klimatizácie pre rôzne miestnosti s individuálnou kontrolou teploty v každej zóne.
Vykurovacie funkcie začínajú od minimálnej teploty –15 °C, čím je vhodná aj pre mrazivejšie klimatické podmienky. Všetky jednotky sú navrhnuté s dôrazom na spoľahlivosť a energetickú účinnosť. Profesionálna montáž systému vrátane inštalácie F-plynov musí byť vykonaná certifikovaným technikom.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,7 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 4
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 5
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Łącznie dla typowych okien: ok. 111–118 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
