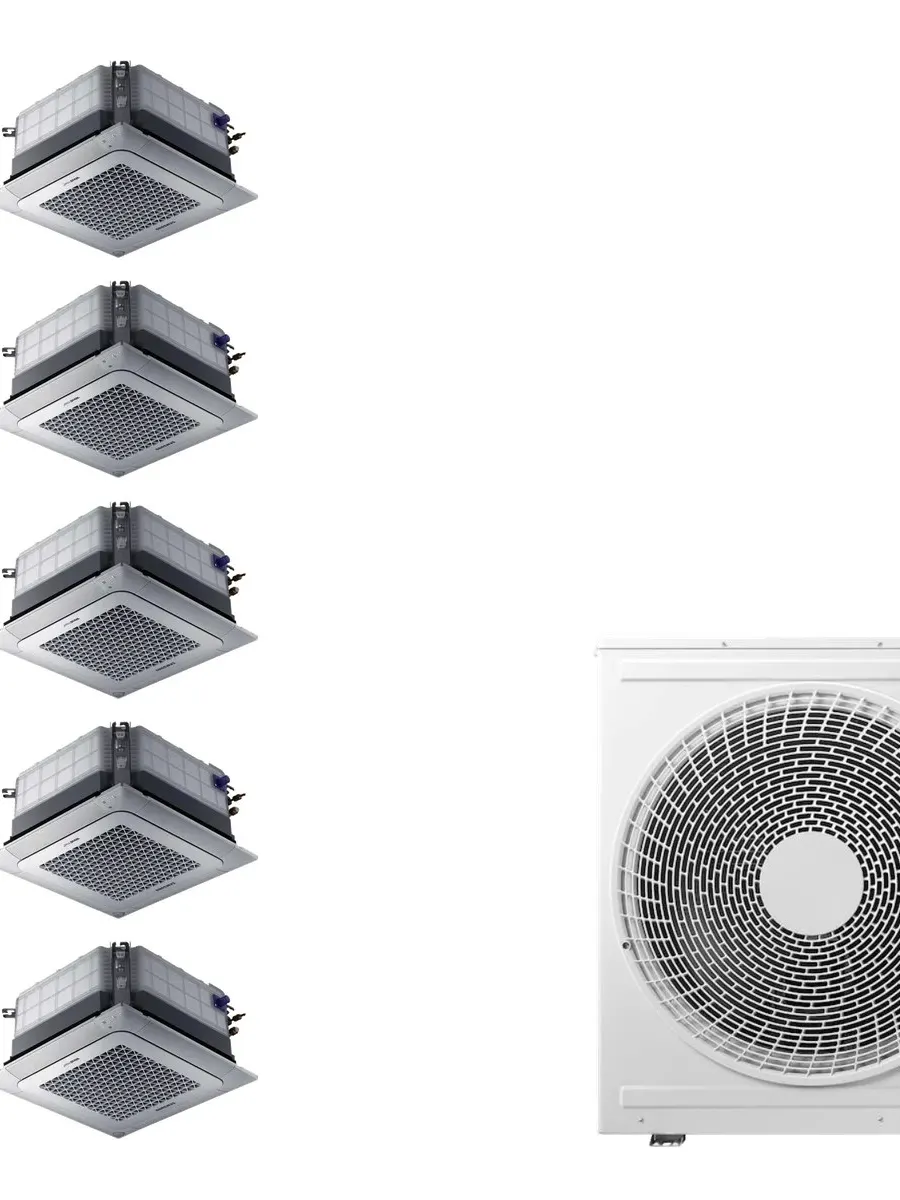

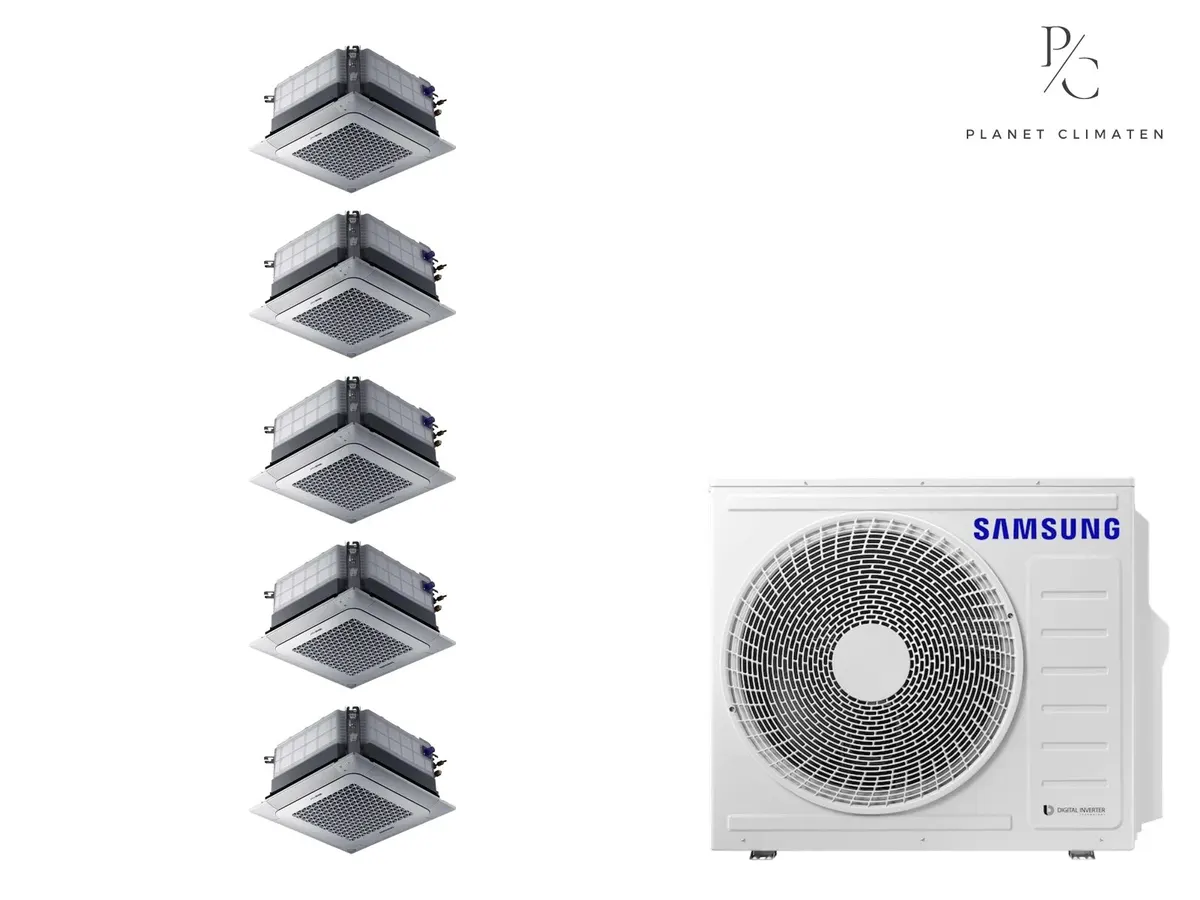

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ100 + 5x jednostka (2,0, 2,0, 2,5, 2,5, 2,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 2× vnútorná jednotkaAJ020TNNDKG
- 3× vnútorná jednotkaAJ026TNNDKG
Zostava multisplit klimatizácie Samsung obsahuje celkovo päť vnútorných jednotiek a jednu vonkajšiu jednotku AJ100. Systém je navrhnutý na efektívnu reguláciu klímy vo viacerých miestnostiach naraz s celkovým chladiacim výkonom 9,66 kW a vykurovacím výkonom 12,0 kW.
Súčasťou zostavy sú dve vnútorné jednotky typu AJ020TNNDKG, každá s chladiacim výkonom 2,0 kW. Ďalšie tri vnútorné jednotky typu AJ026TNNDKG poskytujú chladiaci výkon 2,6 kW. Táto kombinácia rôznych výkonov umožňuje presné prispôsobenie chladenia podľa veľkosti jednotlivých miestností.
Zariadenie využíva ekologické chladivo R32. Prevádzka v režime vykurovania je možná do minimálnej vonkajšej teploty -15 °C, čo zabezpečuje stabilnú prevádzku aj počas chladnejších mesiacov.
Montáž zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,7 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,78 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 4
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 5
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Łącznie dla typowych okien: ok. 102–111 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
