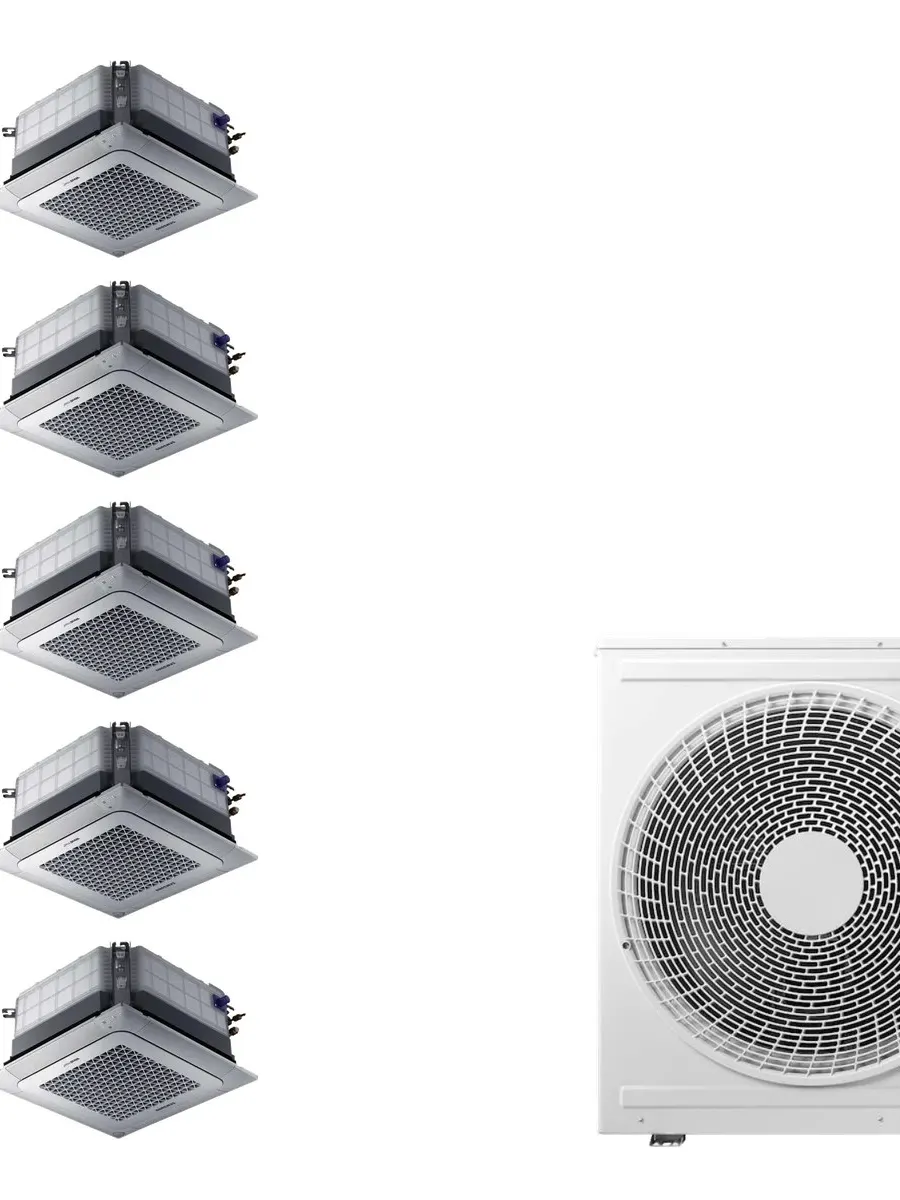

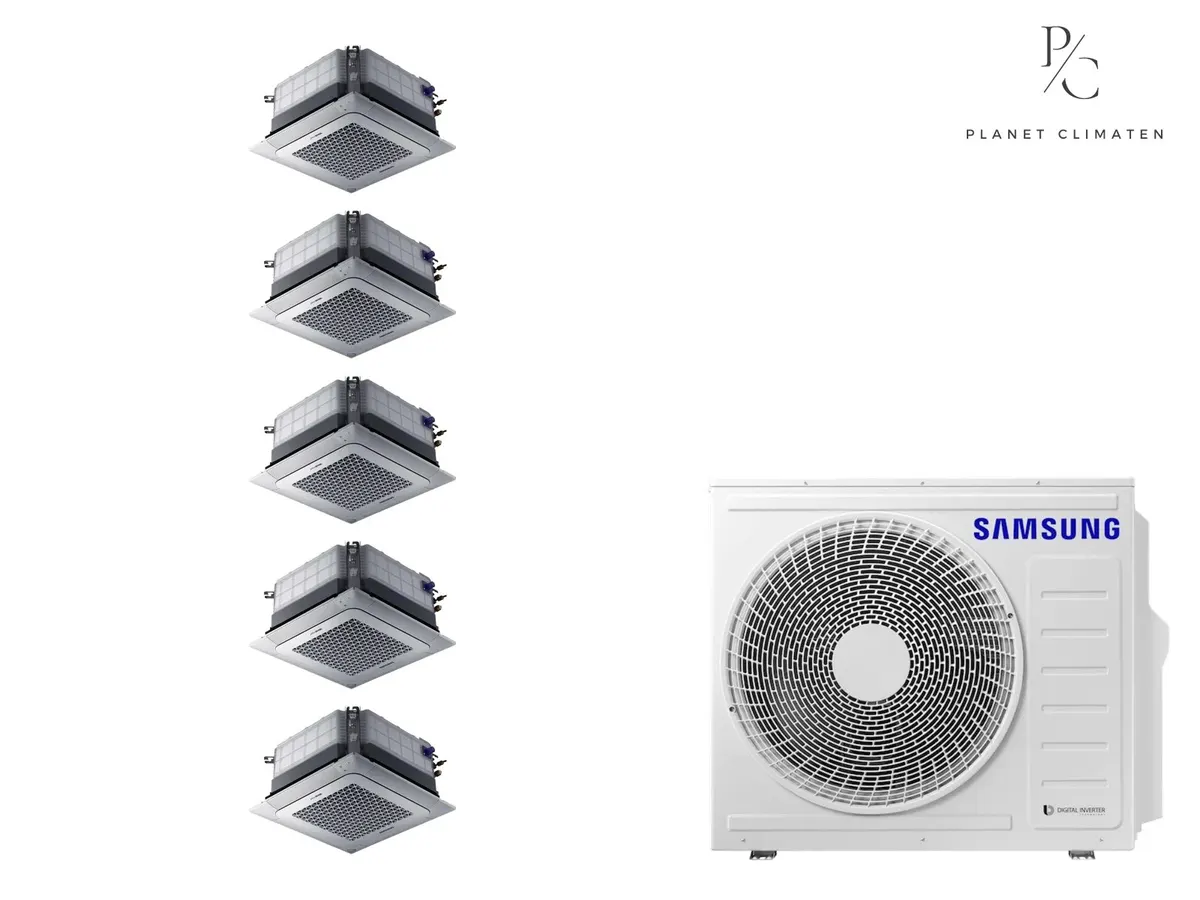

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ100 + 5x jednostka (2,0, 2,0, 2,0, 2,0, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 4× vnútorná jednotkaAJ020TNNDKG
- 1× vnútorná jednotkaAJ052TNNDKG
Profesionálny VRF klimatizačný systém Samsung s päťdesiatimi vnútornými jednotkami – štyri kusy typu AJ020TNNDKG s výkonom 2,0 kW a jedna jednotka AJ052TNNDKG s výkonom 5,2 kW. Celkový chladiaci výkon dosahuje 10,0 kW, vykurovací výkon 11,71 kW. Systém je vybavený vonkajšou jednotkou AJ100 a pracuje s chladivom R32.
Tento typ inštalácie sa odporúča pre administratívne budovy, menšie kancelárske priestory alebo bytové komplexy, kde je potrebné individuálne regulovanie teploty v jednotlivých miestnostiach. Každá vnútorná jednotka funguje nezávisle, čo umožňuje nastaviť požadovanú teplotu podľa aktuálnych potrieb.
Technické parametre:
- Počet vnútorných jednotiek: 5 kusov
- Chladiaci výkon: 10,0 kW
- Vykurovací výkon: 11,71 kW
- Minimálna teplota vykurovania: −15 °C
- Chladivo: R32 (nízkoglobálny potenciál otepľovania)
- Vonkajšia jednotka: AJ100
Montáž tohto systému smie vykonať iba certifikovaný technik s oprávnením na prácu s F-plynmi. Zabezpečenie správne navrhnutej inštalácie garantuje dlhodobú spoľahlivosť a energetickú efektivitu zariadenia.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Moc grzewcza (nom.) | 11,7 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 5
AJ052TNNDKG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 117–132 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
