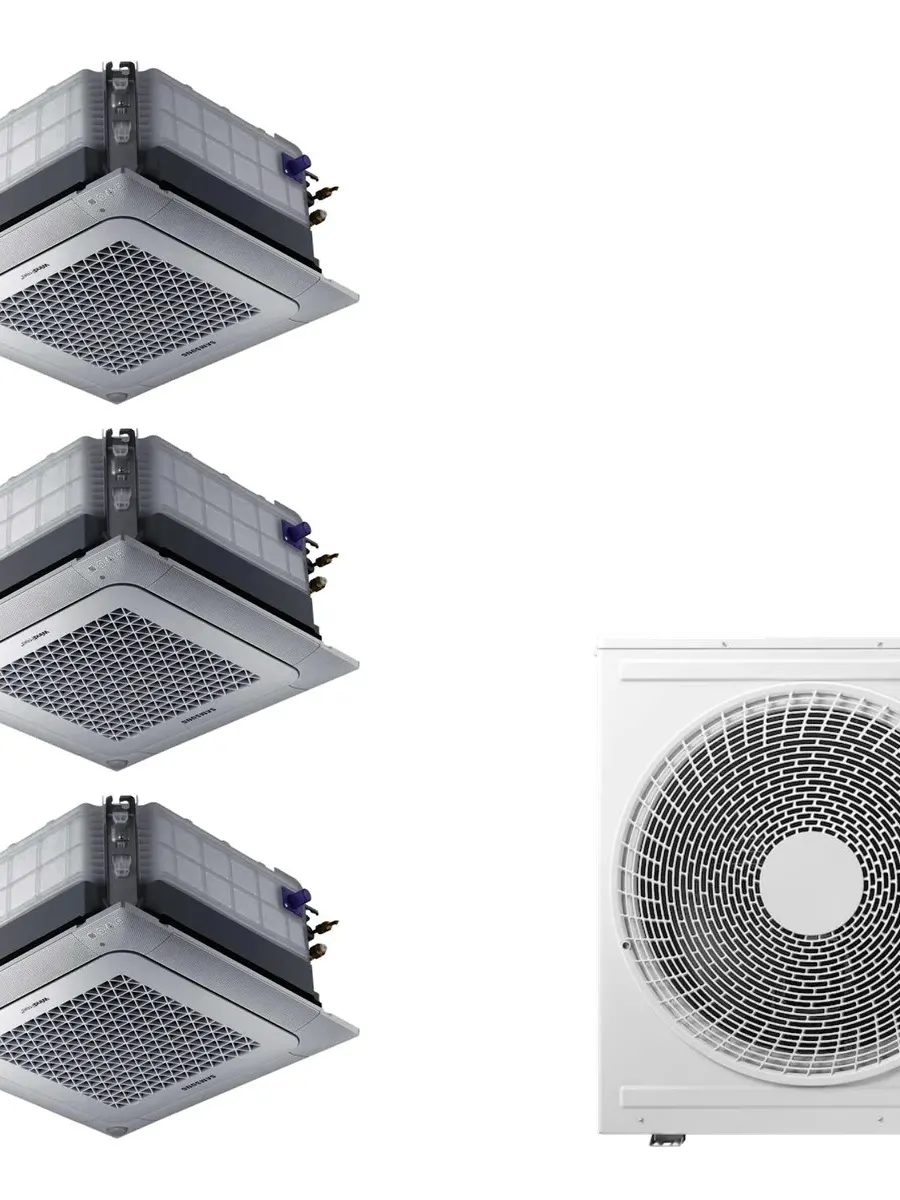

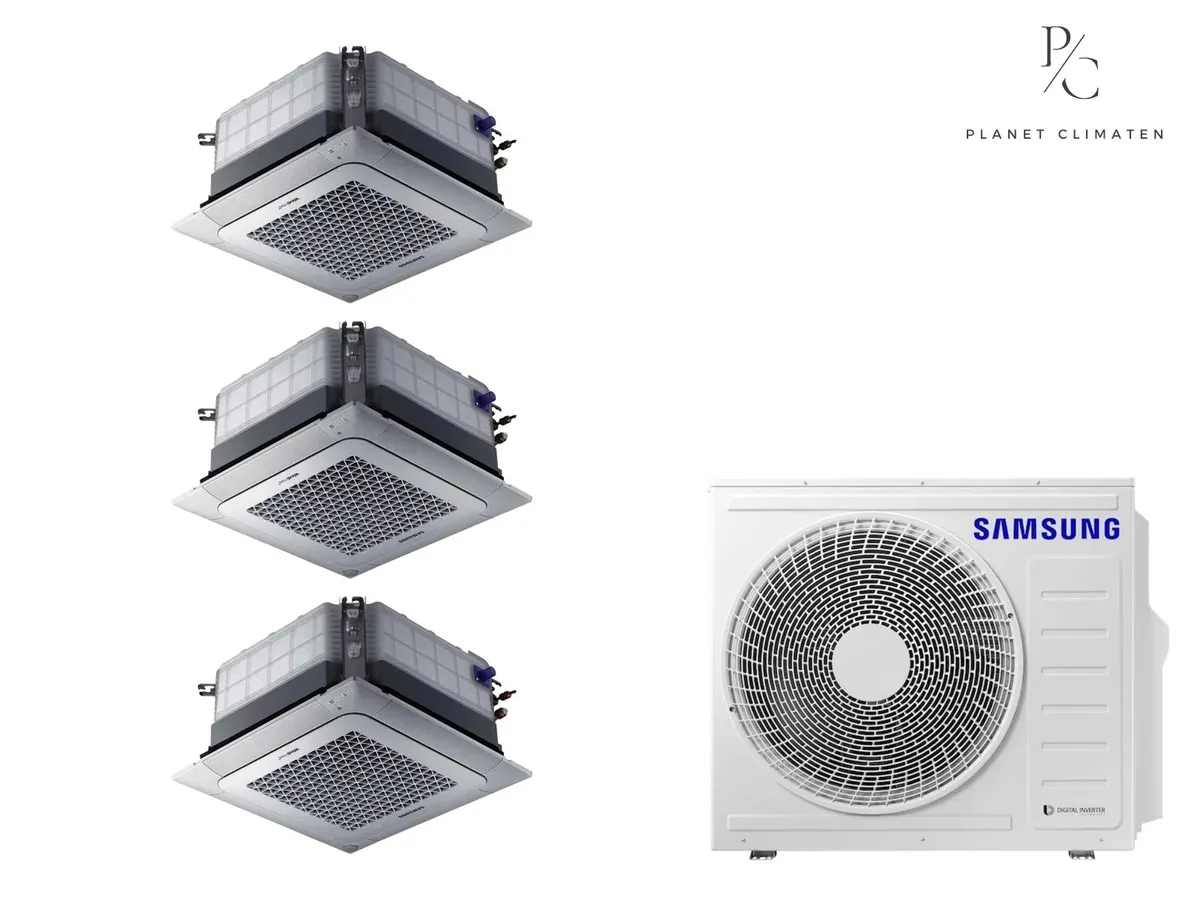

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ080 + 3x jednostka (2,0, 2,5, 2,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ080TXJ4KG/EU
- 1× vnútorná jednotkaAJ020TNNDKG
- 2× vnútorná jednotkaAJ026TNNDKG
Tato zostava multisplit klimatizácie značky Samsung obsahuje celkovo tri vnútorné jednotky a jednu vonkajšiu jednotku AJ080. Systém je navrhnutý na chladenie a vykurovanie viacerých miestností súčasne s celkovým chladiacim výkonom 7,0 kW a vykurovacím výkonom 9,36 kW.
Zostava sa skladá z troch vnútorných jednotiek s rôznymi výkonmi pre optimálne prispôsobenie priestoru. Prvá vnútorná jednotka s označením AJ020TNNDKG disponuje chladiacim výkonom 2,0 kW. Druhá vnútorná jednotka AJ026TNNDKG a tretia vnútorná jednotka AJ026TNNDKG poskytujú zhodne chladiaci výkon 2,6 kW.
Zariadenie využíva ekologické chladivo R32. Minimálna teplota vykurovania dosahuje -15 °C, čo umožňuje prevádzku aj počas chladnejších zimných mesiacov.
Inštalacija zariadenia
Montáž smie vykonať iba certifikovaný technik s oprávnením pre prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,0 kW |
|---|---|
| Moc grzewcza (nom.) | 9,4 kW |
| SEER | 7,35 |
| SCOP | 5,88 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 70 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 9,30 kW |
|---|---|
| 2 °C na zewnątrz | 8,45 kW |
| -10 °C na zewnątrz | 5,97 kW |
| -15 °C na zewnątrz | 4,94 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Łącznie dla typowych okien: ok. 63–68 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
