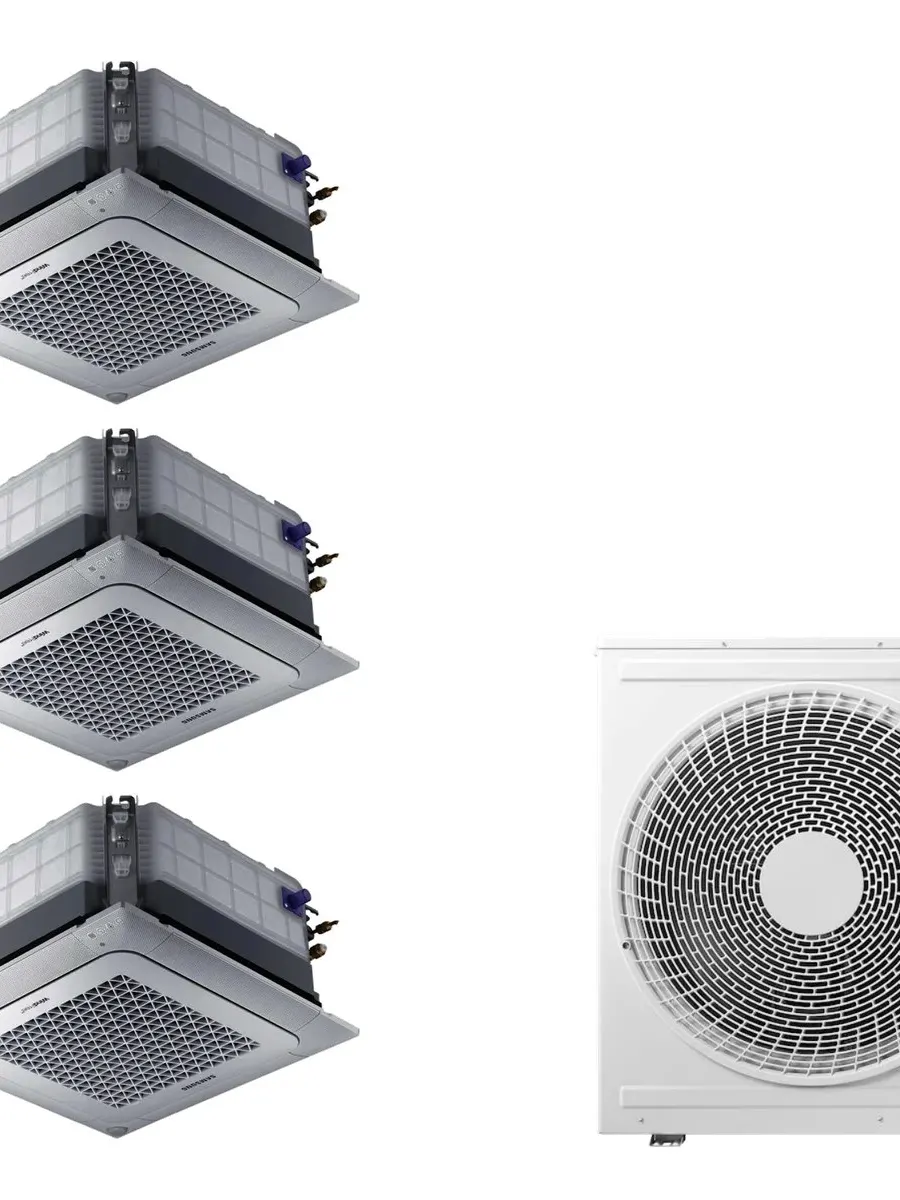

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ068 + 3x jednostka (2,0, 2,5, 5,0 kW)

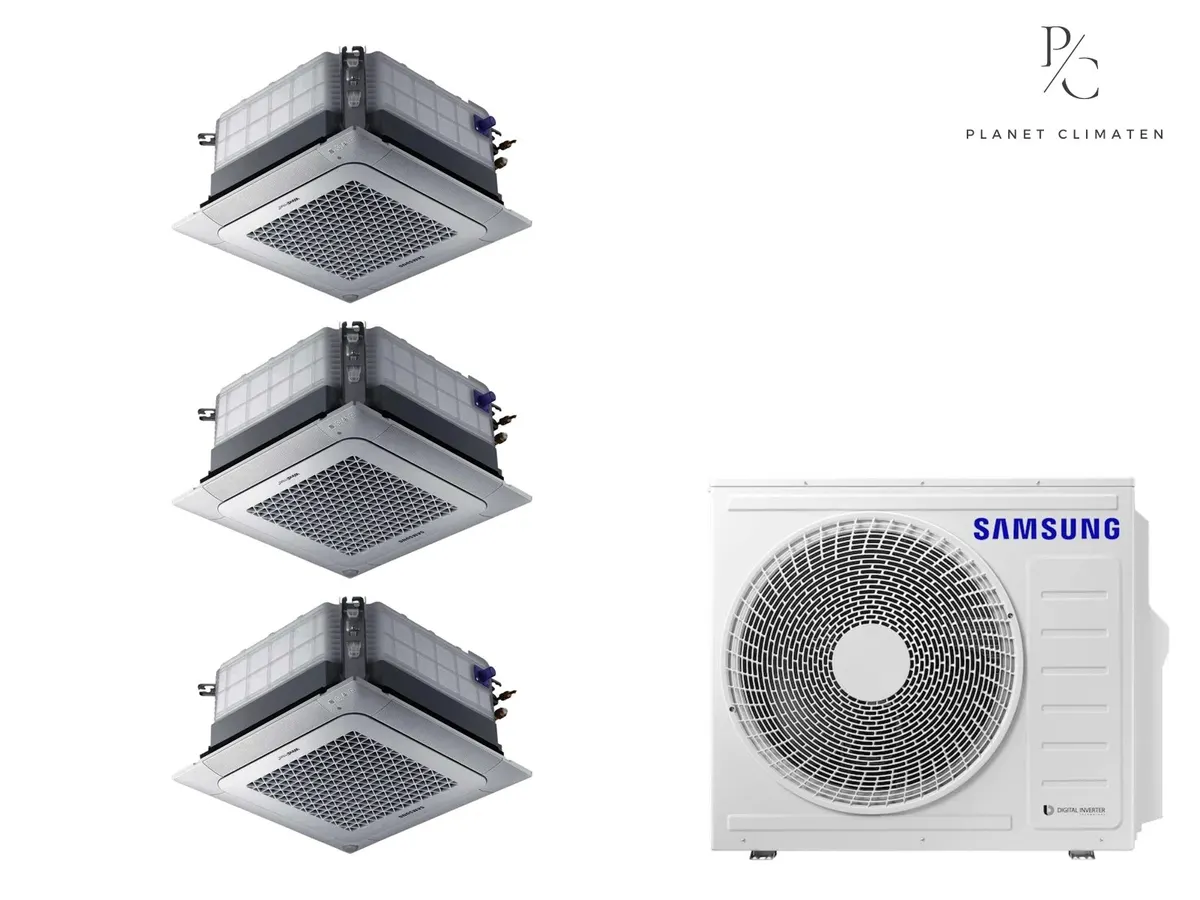

Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ068TXJ3KG/EU
- 1× vnútorná jednotkaAJ020TNNDKG
- 1× vnútorná jednotkaAJ026TNNDKG
- 1× vnútorná jednotkaAJ052TNNDKG
T táto multisplitová zostava značky Samsung sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky typu AJ068. Systém je navrhnutý na klimatizáciu a vykurovanie viacerých miestností súčasne.
Zostava obsahuje vnútornú jednotku s chladiacim výkonom 2,0 kW (model AJ020TNNDKG), druhú vnútornú jednotku s chladiacim výkonom 2,6 kW (model AJ026TNNDKG) a tretiu vnútornú jednotku s chladiacim výkonom 5,2 kW (model AJ052TNNDKG).
Celkový chladiaci výkon celej zostavy dosahuje 6,8 kW a celkový vykurovací výkon je 8,0 kW. Zariadenie je schopné prevádzky v režime vykurovania do minimálnej vonkajšej teploty -15 °C. V systéme je použité ekologické chladivo R32.
Inštaláciu tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením na manipuláciu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,0 kW |
| SEER | 7,68 |
| SCOP | 4,24 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 50 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 8,00 kW |
|---|---|
| 2 °C na zewnątrz | 7,27 kW |
| -10 °C na zewnątrz | 5,14 kW |
| -15 °C na zewnątrz | 4,25 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ026TNNDKG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ052TNNDKG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 96–103 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
