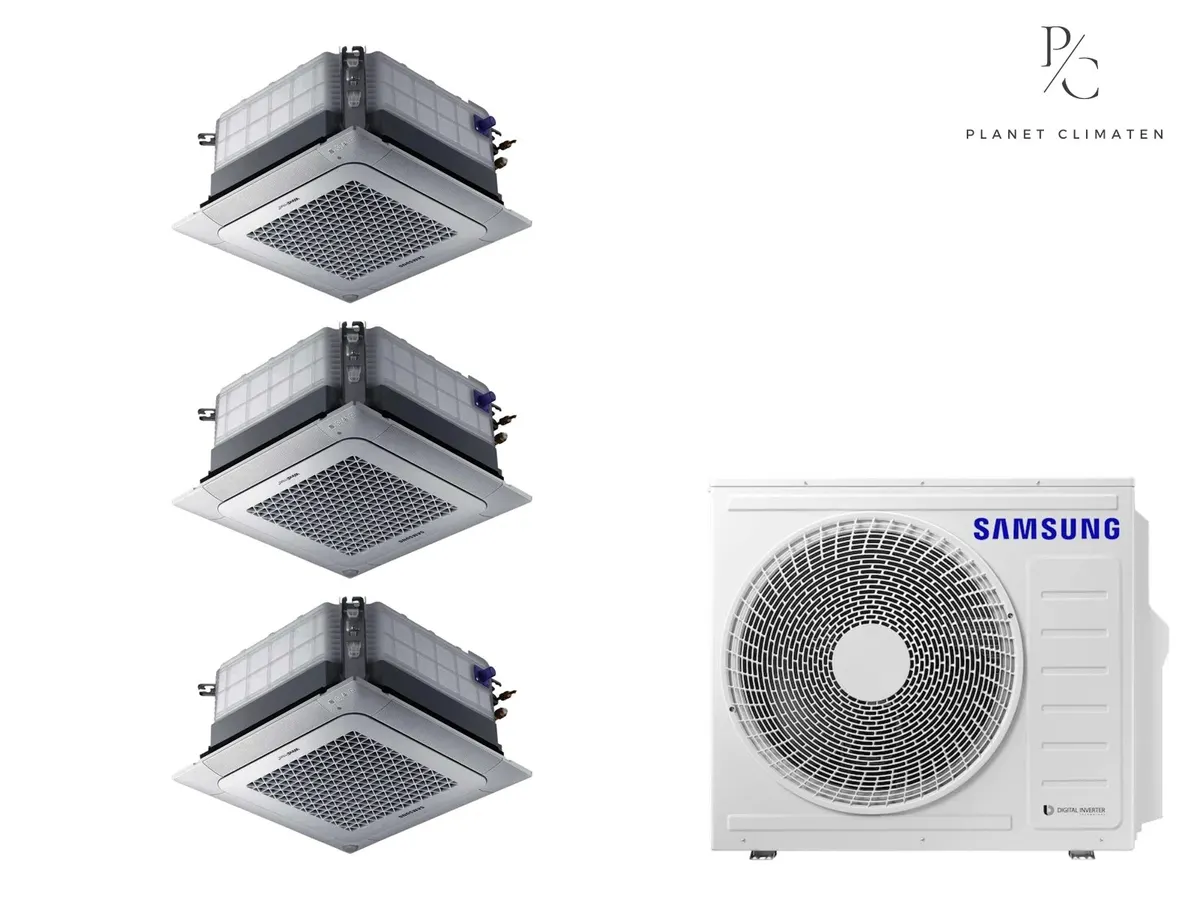

Klimatyzacja multi-split Samsung FJM Kaseton 4-kier — agregat AJ068 + 3x jednostka (2,0, 2,0, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ068TXJ3KG/EU
- 2× vnútorná jednotkaAJ020TNNDKG
- 1× vnútorná jednotkaAJ052TNNDKG
Tato multisplitová zostava značky Samsung je určená na klimatizáciu viacerých miestností súčasne. Systém sa skladá z jednej vonkajšej jednotky AJ068 a celkovo troch vnútorných jednotiek, ktoré umožňujú nezávislú reguláciu teploty v jednotlivých častiach objektu. Menovitý chladiaci výkon celej zostavy dosahuje hodnotu 6,8 kW a menovitý vykurovací výkon predstavuje 8,0 kW.
Zostava obsahuje dve rovnaké vnútorné jednotky typu AJ020TNNDKG, pričom každá poskytuje chladiaci výkon 2,0 kW. Tretia vnútorná jednotka typu AJ052TNNDKG disponuje chladiacim výkonom 5,2 kW. Vďaka tomuto rozloženiu výkonov je systém vhodný do priestorov s rôznymi nárokmi na chladenie a vykurovanie.
Prevádzkové parametre a chladivo
Zariadenie je konštruované na celoročnú prevádzku vrátane vykurovania. Minimálna teplota vykurovania dosahuje -15 °C. V systéme sa používa chladivo R32, ktoré zabezpečuje potrebnú termodynamickú účinnosť chladiaceho okruhu.
Inštalácia zariadenia vyžaduje odborný prístup. Montáž smie vykonať iba certifikovaný technik (F-plyny), čím sa zabezpečí správne prepojenie potrubí, elektrické zapojenie a uvedenie systému do prevádzky v súlade s platnými predpismi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,0 kW |
| SEER | 7,69 |
| SCOP | 4,26 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 50 m |
| Fabryczne napełnienie R32 | 2 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 8,00 kW |
|---|---|
| 2 °C na zewnątrz | 7,27 kW |
| -10 °C na zewnątrz | 5,14 kW |
| -15 °C na zewnątrz | 4,25 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
AJ020TNNDKG · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
AJ052TNNDKG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 87–96 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
