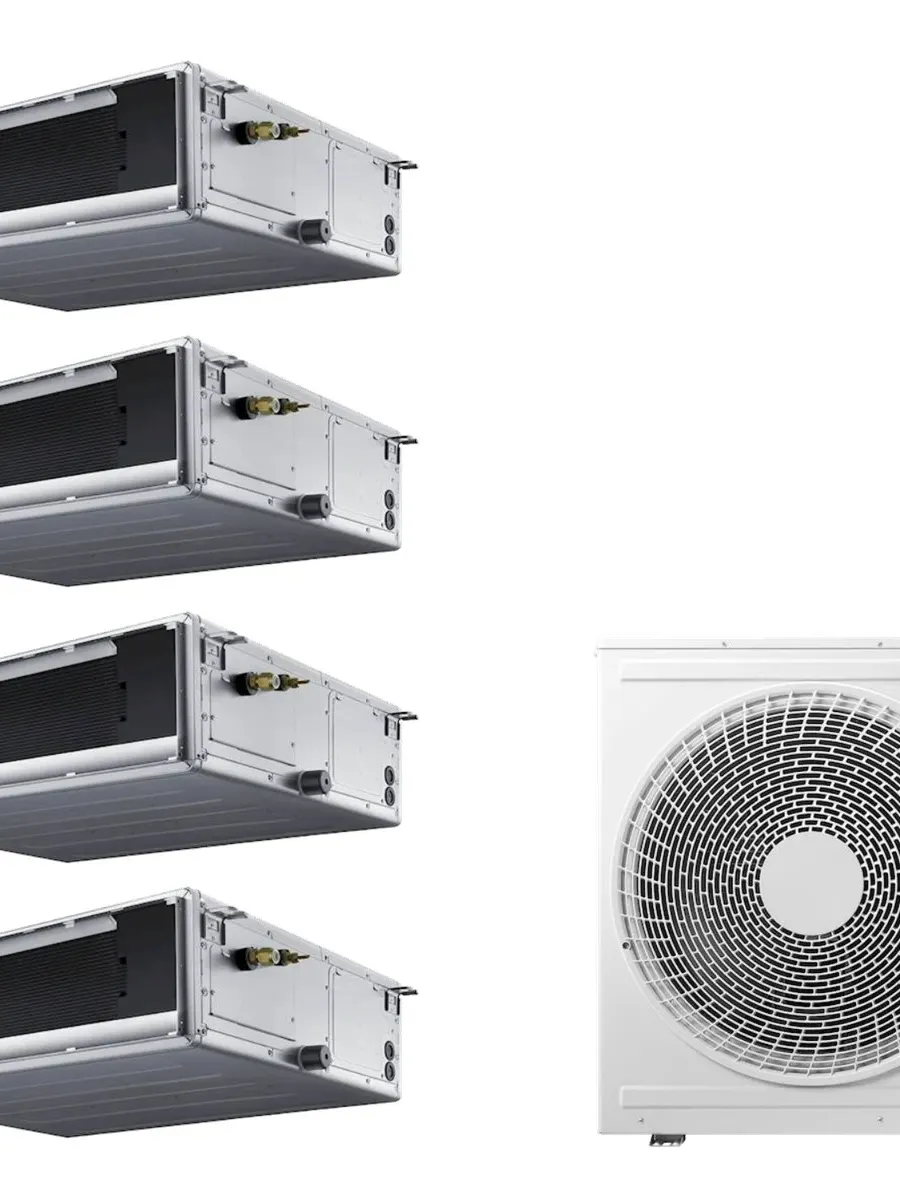

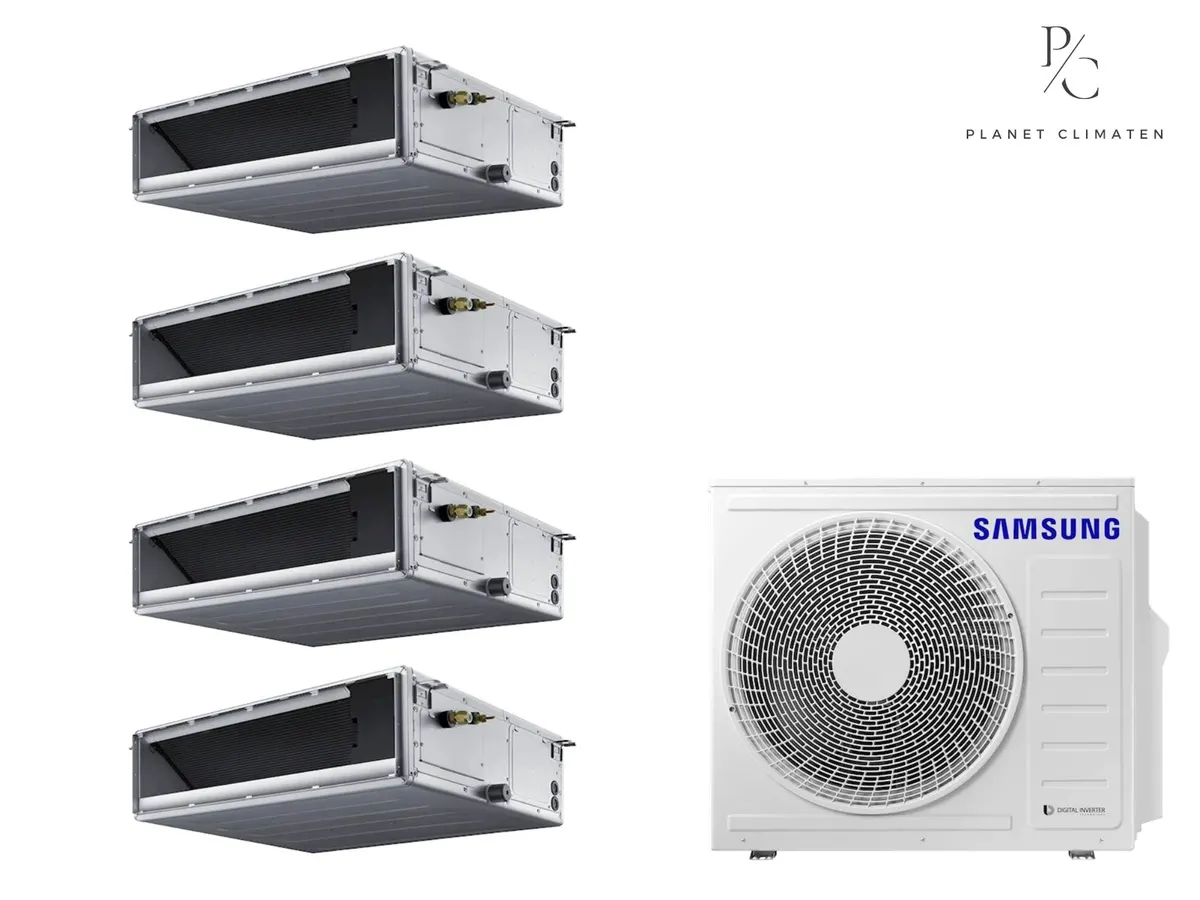

Klimatyzacja multi-split Samsung FJM Kanał — agregat AJ100 + 4x jednostka (3,5, 3,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 4× vnútorná jednotkaAJ035TNLPEG
Predstavujeme zostavu multisplit klimatizácie značky Samsung, ktorá pozostáva zo štyroch vnútorných jednotiek a jednej vonkajšej jednotky. Táto zostava obsahuje celkovo 4 vnútorné jednotky typu AJ035TNLPEG, pričom každá z nich disponuje chladiacim výkonom 3,5 kW. Vonkajšia jednotka v tejto zostave je označená ako AJ100.
Celkový chladiaci výkon celej zostavy dosahuje hodnotu 9,32 kW a celkový vykurovací výkon je 10,80 kW. Zariadenie je navrhnuté tak, aby spoľahlivo fungovalo aj počas chladných dní, pričom minimálna teplota vykurovania dosahuje -15 °C. V systéme sa využíva ekologické chladivo R32.
Dodávka obsahuje iba štyri vnútorné jednotky AJ035TNLPEG a jednu vonkajšiu jednotku AJ100. Zostava neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
| Chladiaci výkon (nom.) | 9,3 kW |
|---|---|
| Moc grzewcza (nom.) | 10,8 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 132–148 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
