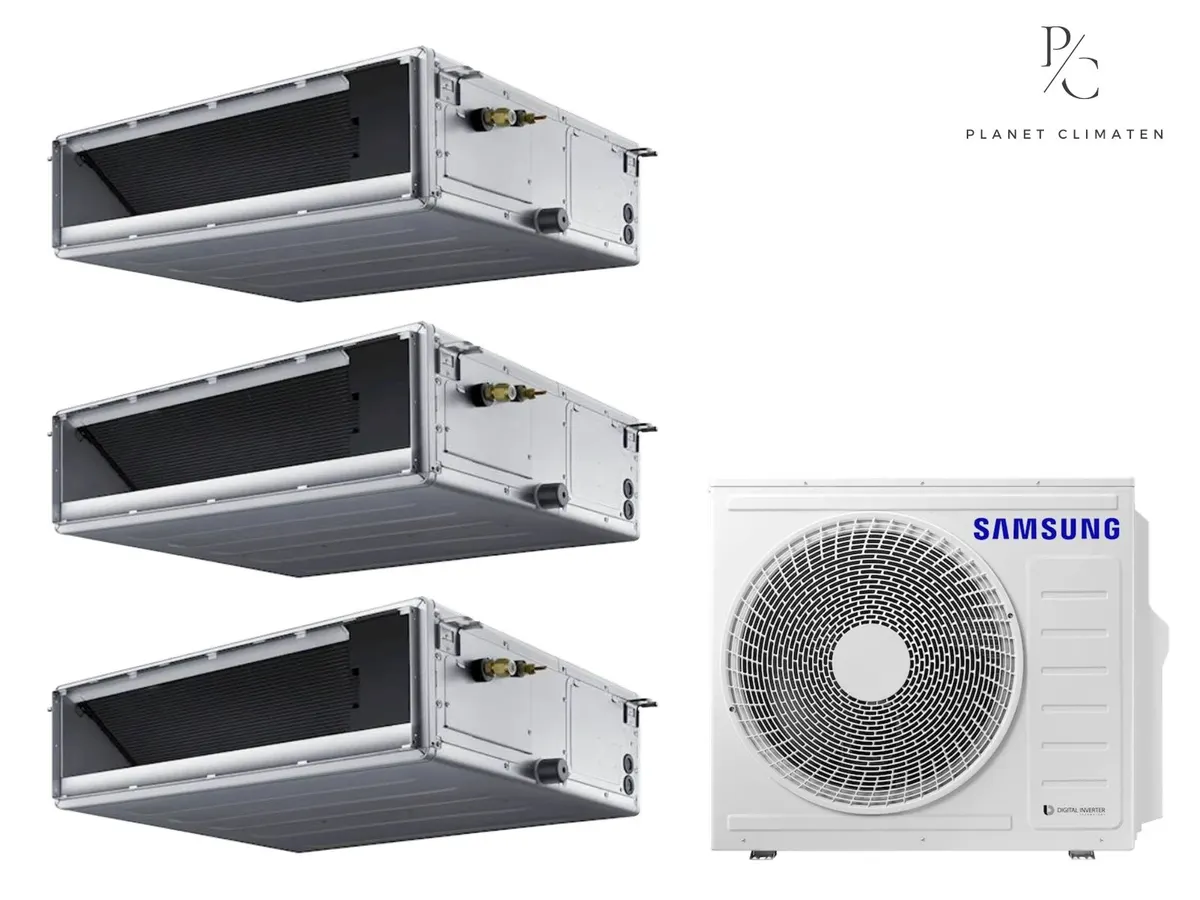

Klimatyzacja multi-split Samsung FJM Kanał — agregat AJ100 + 3x jednostka (2,5, 3,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 1× vnútorná jednotkaAJ026TNLPEG
- 1× vnútorná jednotkaAJ035TNLPEG
- 1× vnútorná jednotkaAJ052BNMDEG
Multizónová klimatizácia Samsung AJ100 s tromi vnútornými jednotkami
Táto zostava predstavuje riešenie pre chladenie a vykurovanie viaczónových priestorov. Obsahuje tri vnútorné jednotky rôznych výkonov, ktoré pracujú s jednou vonkajšou jednotkou AJ100. Systém je vhodný pre rozdelené priestory, kde nie je potrebný rovnaký výkon na všetkých miestach.
Chladenie a vykurovanie
Celkový chladiací výkon dosiahuje 8,7 kW. Jednotlivé vnútorné jednotky majú chladiaci výkon 2,6 kW, 3,5 kW a 5,2 kW, čo umožňuje nezávisle nastavovať teplotu v jednotlivých zónach. Vykurovacia kapacita systému je 9,97 kW, pričom jednotka zvláda vykurovanie aj pri teplote -15 °C.
Chladivo a bezpečnosť
Systém pracuje s chladivom R32, ktoré ponúka dobrú energetickú účinnosť a menší vplyv na životné prostredie. Montáž smie vykonať iba certifikovaný technik s oprávnením na prácu s F-plynmi.
Aplikácia
Zostava je určená pre väčšie nehnuteľnosti s viacerými diskrétnymi priestormi — kancelárie, bytové jednotky alebo domy, kde sa požiadavky na chladenie a vykurovanie líšia v jednotlivých miestnostiach.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 8,7 kW |
|---|---|
| Moc grzewcza (nom.) | 10,0 kW |
| SEER | 7,93 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ026TNLPEG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 2
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
AJ052BNMDEG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 114–122 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
