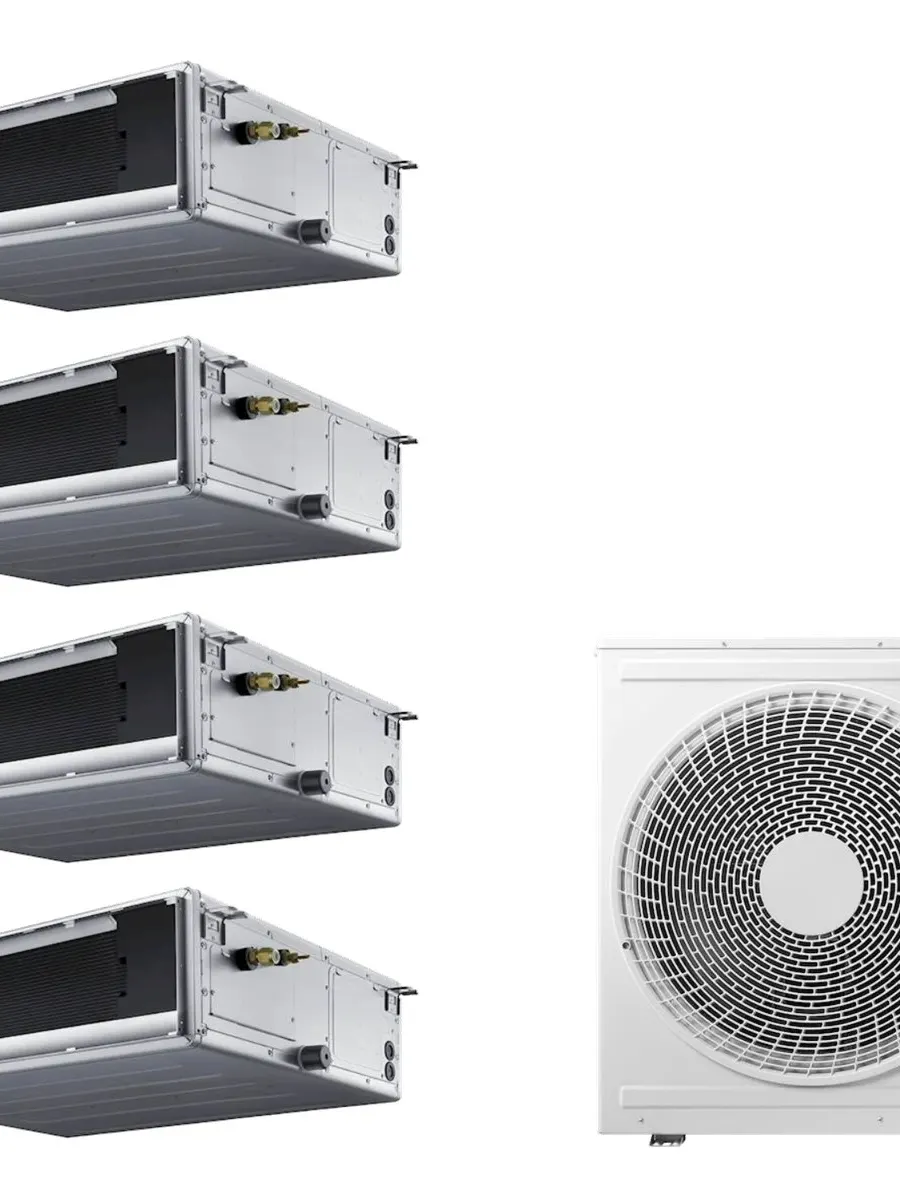

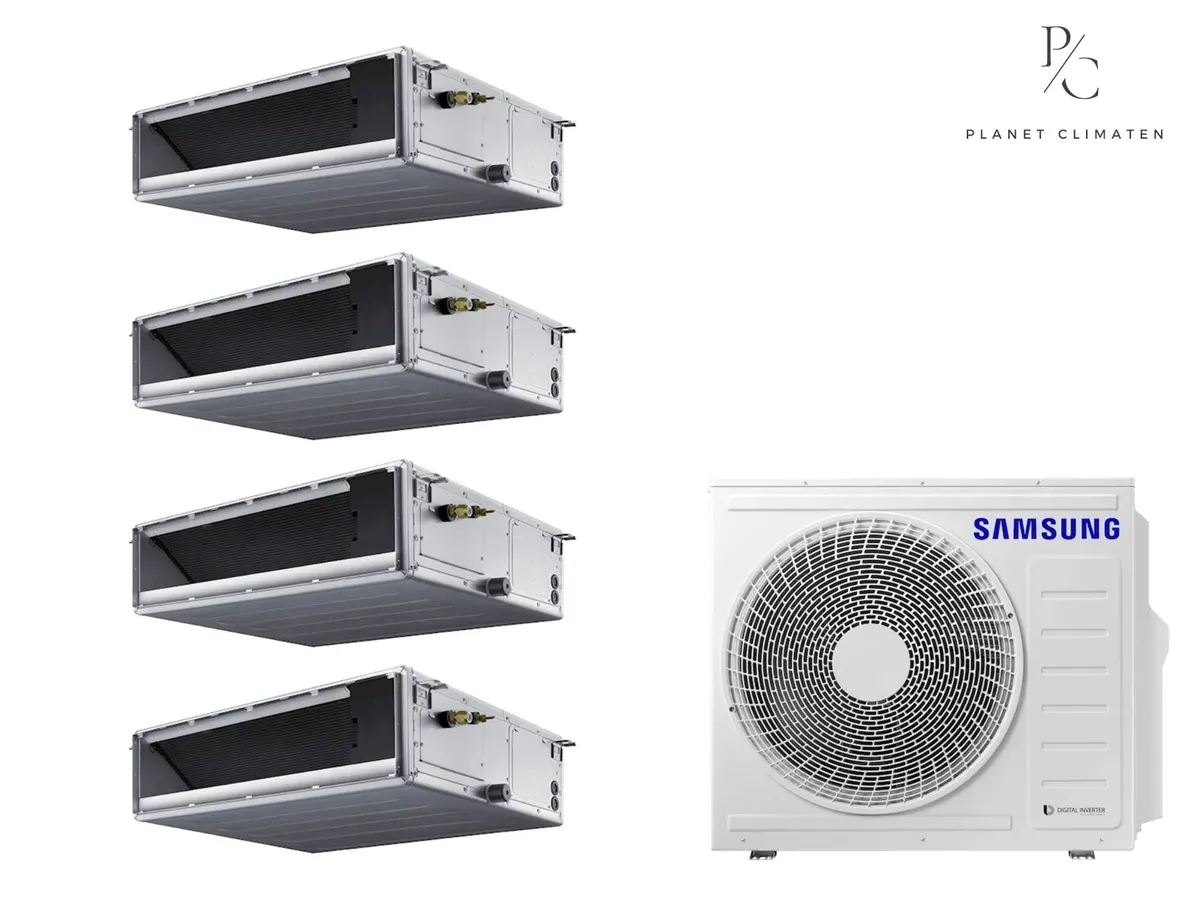

Klimatyzacja multi-split Samsung FJM Kanał — agregat AJ100 + 4x jednostka (2,5, 2,5, 3,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaAJ100TXJ5KG/EU
- 2× vnútorná jednotkaAJ026TNLPEG
- 1× vnútorná jednotkaAJ035TNLPEG
- 1× vnútorná jednotkaAJ052BNMDEG
Multisplitová klimatizácia značky Samsung predstavuje komplexný systém pre klimatizovanie viacerých miestností súčasne. Táto zostava sa skladá z jednej vonkajšej jednotky typu AJ100 a celkovo štyroch vnútorných jednotiek, ktoré zabezpečujú úpravu vzduchu v celom objekte. Systém využíva ekologické chladivo R32.
Zostava obsahuje štyri vnútorné jednotky s rôznym výkonom pre optimálne prispôsobenie konkrétnej miestnosti. Prvá vnútorná jednotka model AJ026TNLPEG poskytuje chladiaci výkon 2,6 kW. Druhá vnútorná jednotka model AJ026TNLPEG taktiež ponúka chladiaci výkon 2,6 kW. Tretia vnútorná jednotka model AJ035TNLPEG dosahuje chladiaci výkon 3,5 kW a štvrtá vnútorná jednotka model AJ052BNMDEG zabezpečuje chladiaci výkon 5,2 kW.
Celkový chladiaci výkon celej zostavy dosahuje hodnotu 9,2 kW a celkový vykurovací výkon predstavuje 11,0 kW. Zariadenie je navrhnuté tak, aby spoľahlivo fungovalo aj počas chladnejších dní, pričom minimálna teplota vykurovania je -15 °C.
Montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,2 kW |
|---|---|
| Moc grzewcza (nom.) | 11,0 kW |
| SEER | 7,79 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 75 m |
| Fabryczne napełnienie R32 | 2,7 kg |
Wartości odczytane z dokumentacji technicznej producenta: Samsung FJM EU Technical Data Book (EN14511), s. 113, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: FJM EU TDB (EN14511), Heating Combination tables. Strony: AJ050 p113 / AJ068 p133 / AJ080 p161-165 / AJ100 p205-217. USTALONE 10.08.2026: przypis "All figures comply with EN14511", warunki 20°CDB / 7°CDB-6°CWB → moc netto z odszranianiem. Przypis 6: dane referencyjne pokazujace trend.
| 7 °C na zewnątrz | 12,00 kW |
|---|---|
| 2 °C na zewnątrz | 10,90 kW |
| -10 °C na zewnątrz | 7,70 kW |
| -15 °C na zewnątrz | 6,38 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
AJ026TNLPEG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 2
AJ026TNLPEG · 2,6 kW (9)
- Veľké presklenie z juhu, bez tienenia17–18 m²
- Typické okná24–25 m²
- Okná tienené alebo zo severu46–49 m²
Pomieszczenie 3
AJ035TNLPEG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
AJ052BNMDEG · 5,2 kW (18)
- Veľké presklenie z juhu, bez tienenia40–42 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 138–147 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
