Klimatizácia multi-split kanálová Panasonic Etherea biela CU-5Z90CBE — 5 jedn. 2,5+2,5+3,5+3,5+3,5 kW (5 miestností)
Panasonic

Klimatizácia multi-split kanálová Panasonic Etherea biela CU-5Z90CBE — 5 jedn. 2,5+2,5+3,5+3,5+3,5 kW (5 miestností)

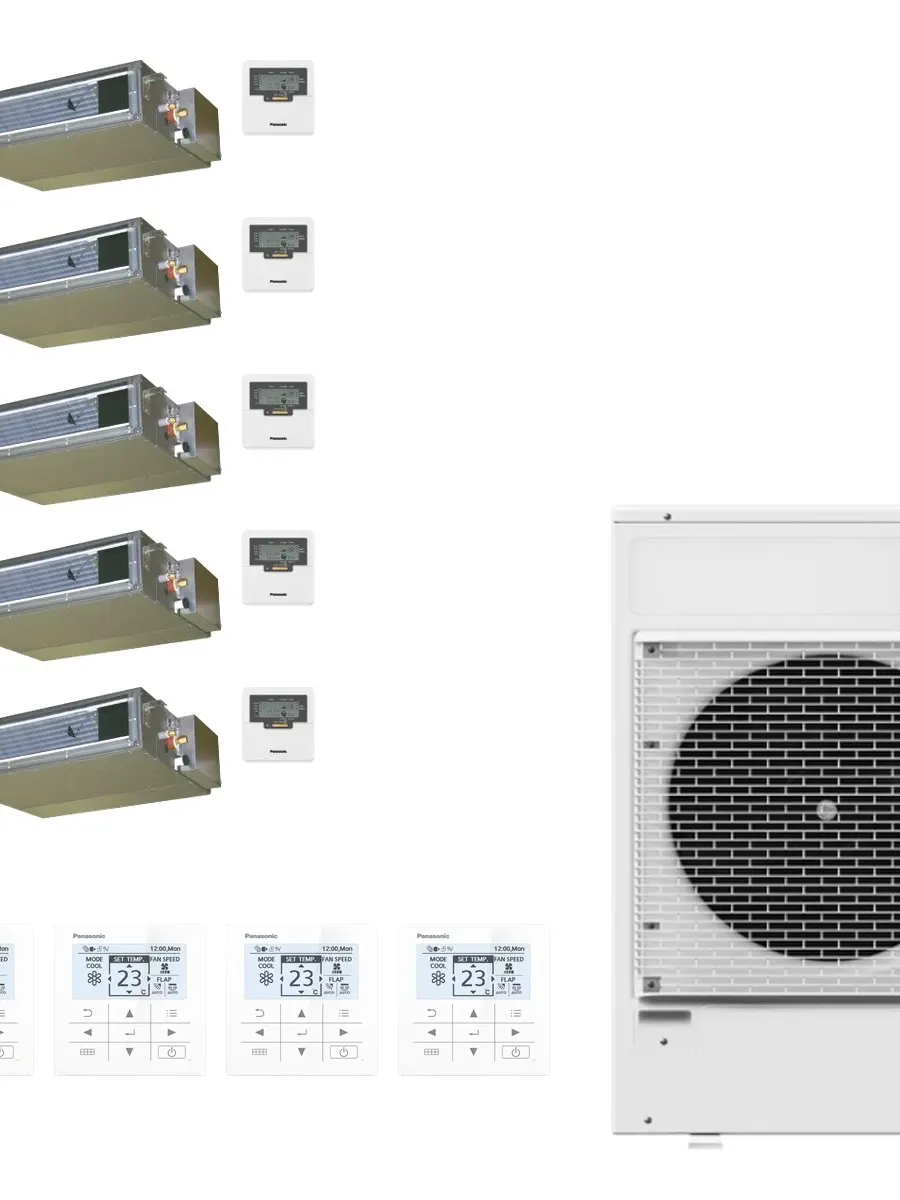

Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek

5jednostki
9,0 kWChladenie
4,68SCOP

Zloženie zostavy

  • Vonkajšia jednotkaCU-5Z90CBE · tel. 37 96794 0
  • 2× vnútorná jednotkaCS-Z25CD3EAW · tel. 36 04875 9
  • 3× vnútorná jednotkaCS-Z35CD3EAW · tel. 36 92071 8

Päťzónová klimatizačná sústava Panasonic s jednou vonkajšou jednotkou CU-5Z90TBE určená na chladenie a vykurovanie väčších priestorov. Celkový chladiaci výkon dosahuje 9 kW, vykurovací výkon 10,4 kW. Sústava sa skladá z piatich vnútorných jednotiek: dvoch jednotiek CS-Z25CD3EAW s výkonom 2,5 kW a troch jednotiek CS-Z35CD3EAW s výkonom 3,5 kW.

Parametre a technológie:

  • Energetická trieda A+++/A++ — nízka spotreba elektrickej energie
  • Chladivo R32 — bezpečné a ekologické
  • Inverterový kompresor R2 — stabilná prevádzka s presným riadením výkonu
  • Vykurovanie do teploty -15 °C — aj v chladných zimách bez pomocného vykurovania
  • Tichý režim s hladinou hluku 24 dB vnútri — komfortné prostredie
  • Automatický režim — sama sa prepína medzi chladením a vykurovaním podľa potreby
  • Režim vysokého výkonu — rýchle dosiahnutie požadovanej teploty
  • Režim jemného sušenia vzduchu — vhodný na údržbu optimálnej vlhkosti
  • Funkcia odstraňovania nepríjemných pachov — lepšia kvalita vzduchu v miestnosti

Ovládanie a diagnostika:

Sústava je vybavená funkcionalitou automatického reštartovania a horúceho štartu. Jednotky majú demontovateľný horný kryt pre jednoduchšiu údržbu. Filtr vzduchu je ľahko prístupný a demontovateľný. Funkcia autodiagnostiky automaticky hlási poruchové stavy. Sústavu je možné integrovať do systému inteligentného riadenia budovy cez adaptér RAC na S-Link rozhranie. Ľahké ovládanie je dostupné aj cez systém BMS. Týždenný programátor umožňuje nastaviť rozvrh prevádzky podľa harmonogramu.

Inštalácia:

Technické riešenie vychádza z možnosti dlhého potrubia medzi vonkajšou a vnútornými jednotkami. Montáž musí vykonať certifikovaný technik kvôli práci s chladivom R32 (F-plyny). Sústava je dodávané s zárukou na kompresor.

Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.

Do akých veľkých miestností

Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.

Pomieszczenie 1

CS-Z25CD3EAW · 2,5 kW (9)

  • Veľké presklenie z juhu, bez tienenia14–17 m²
  • Typické okná20–24 m²
  • Okná tienené alebo zo severu38–46 m²

Pomieszczenie 2

CS-Z25CD3EAW · 2,5 kW (9)

  • Veľké presklenie z juhu, bez tienenia14–17 m²
  • Typické okná20–24 m²
  • Okná tienené alebo zo severu38–46 m²

Pomieszczenie 3

CS-Z35CD3EAW · 3,5 kW (12)

  • Veľké presklenie z juhu, bez tienenia23–26 m²
  • Typické okná33–37 m²
  • Okná tienené alebo zo severudo 60 m²

Pomieszczenie 4

CS-Z35CD3EAW · 3,5 kW (12)

  • Veľké presklenie z juhu, bez tienenia23–26 m²
  • Typické okná33–37 m²
  • Okná tienené alebo zo severudo 60 m²

Pomieszczenie 5

CS-Z35CD3EAW · 3,5 kW (12)

  • Veľké presklenie z juhu, bez tienenia23–26 m²
  • Typické okná33–37 m²
  • Okná tienené alebo zo severudo 60 m²

Łącznie dla typowych okien: ok. 139–159 m².

Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
