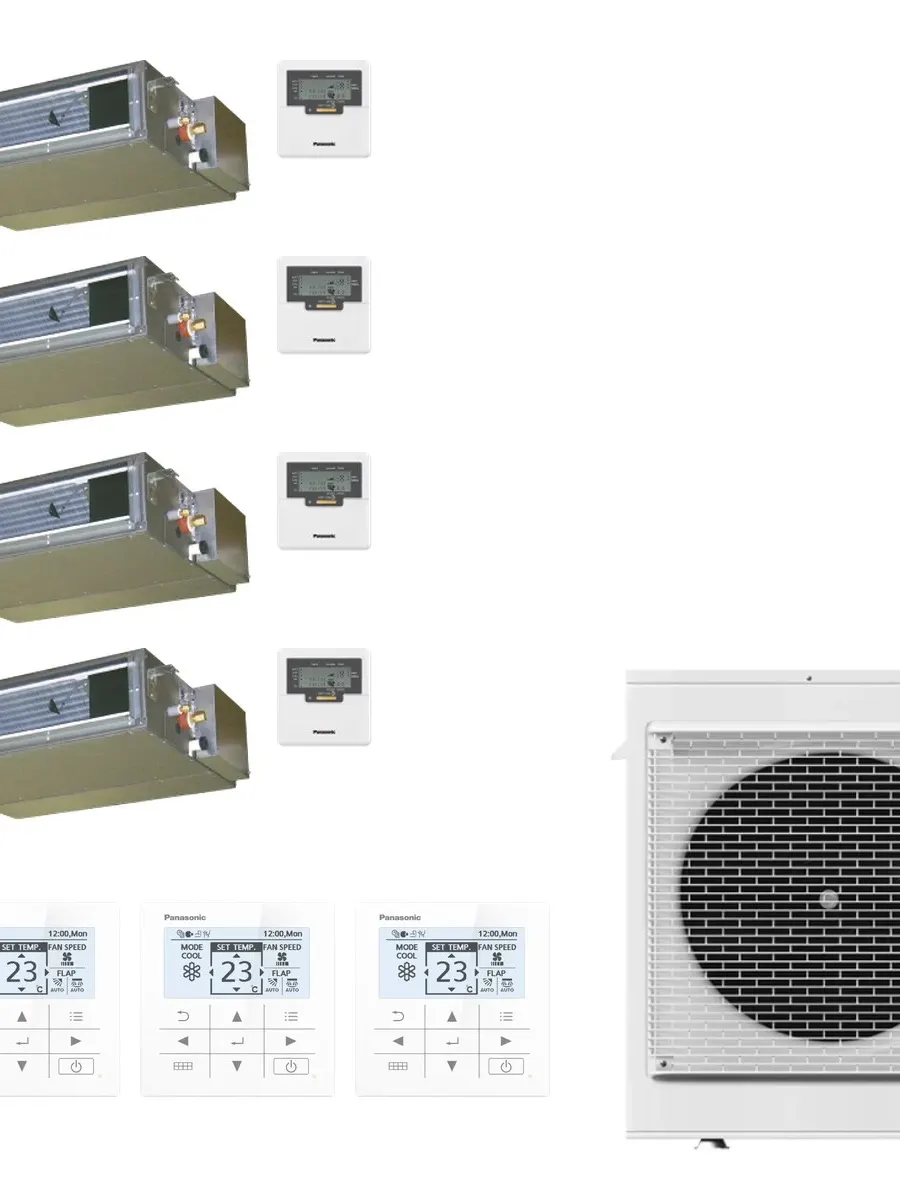

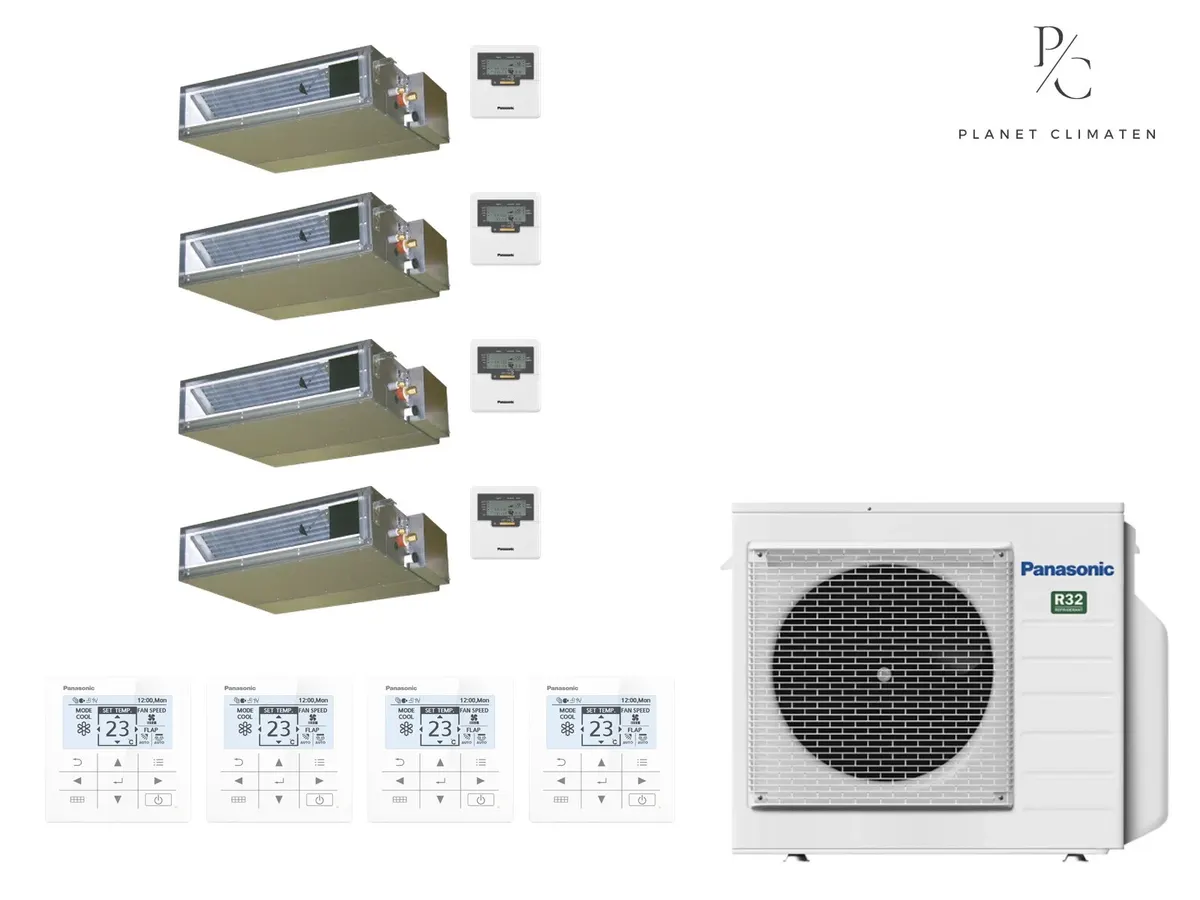

Klimatyzator multi-split kanałowy Panasonic Etherea biały CU-4Z68CBE — 4 jedn. 2+2+2+2 kW (4 pomieszczenia)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaCU-4Z68CBE
- 4× vnútorná jednotkaCS-MZ20CD3EA
Multisplit systém Panasonic CS-MZ20CD3EA s vonkajšou jednotkou CU-4Z68TBE určený pre klimatizáciu štyroch miestností. Každá z 4 vnútorných jednotiek dodáva chladiaci výkon 2,0 kW, celkový chladiaci výkon sústavy je 6,8 kW a vykurovací výkon 8,5 kW.
Systém dosahuje energetickú triedu A+++/A++ s inverterným kompresom R2 a chladivom R32. Dokáže vykurovať aj pri vonkajšej teplote až -15 °C. Vo vrátenom režime pracuje vnútorná jednotka pri hlučnosti už 29 dB, čo zaručuje tichý chod.
Konfigurácia s inverterom prispôsobuje výkon požiadavkám miestnosti a znižuje energetickú spotreba. Súčasťou sú funkcia horúceho štartu, automatické reštartovanie a režim jemného sušenia vzduchu. Jednotky majú demontovateľný horný kryt a zahŕňajú filtr vzduchu pre lepšiu kvalitu vzduchu. Systém ponúka automatickú diagnostiku a režim vysokého výkonu pri potrebe rýchleho vychladenia.
Integrácia s BMS umožňuje centralizované ovládanie cez S-Link rozhranie s adaptérom RAC. K dispozícii je týždenný programátor. Montáž smie vykonať iba certifikovaný technik so skúškami na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| SEER | 8,50 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Poziom hałasu (tryb cichy) | 29 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
CS-MZ20CD3EA · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
CS-MZ20CD3EA · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
CS-MZ20CD3EA · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
CS-MZ20CD3EA · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Łącznie dla typowych okien: ok. 60–72 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
