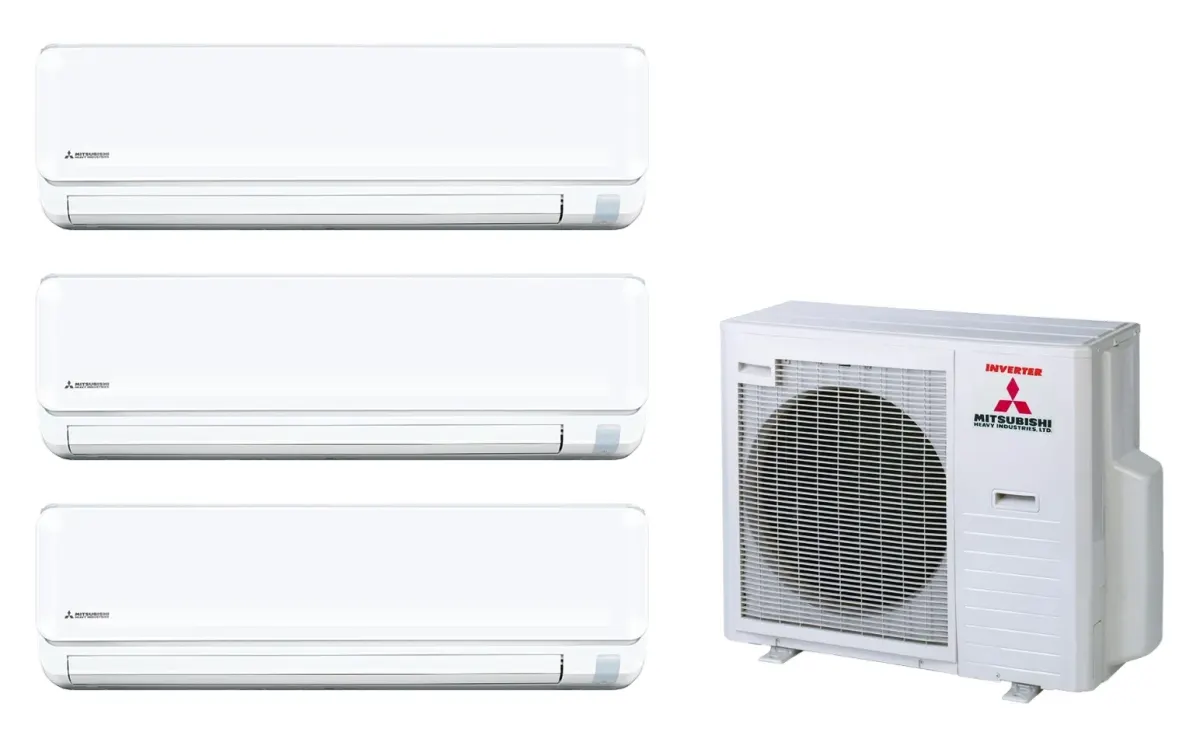

Klimatizácia multi-split Mitsubishi Heavy SRK-ZTL Standard Plus biela — vonkajšia jednotka SCM80ZS + 3× jednotka (2,0, 3,5, 7,1 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM80ZS
- 1× vnútorná jednotkaSRK20ZTL-W
- 1× vnútorná jednotkaSRK35ZTL-W
- 1× vnútorná jednotkaSRK71ZTL-W
Multizónová klimatizácia MHI s vonkajšou jednotkou SCM80ZS a troma vnútornými jednotkami rôznych výkonov: 2,0 kW, 3,5 kW a 7,1 kW. Súčasný chladiaci výkon celej zostavy dosahuje 8,0 kW a vykurovací výkon 9,3 kW, čím je systém vhodný na chladenie a vykurovanie väčších priestorov alebo niekoľkých miestností nezávisle na sebe.
Chladivo a technológia
Systém pracuje s ekologickým chladivom R32 s nižším potenciálom globálneho otepľovania. Vonkajšia jednotka je vybavená meničom DC PAM, ktorý optimalizuje energetickú účinnosť v celom rozsahu prevádzkových podmienok.
Teplotný rozsah a prevádzkové režimy
Chladenie funguje v rozsahu od -15 °C do 46 °C vonkajšej teploty. Vykurovanie je dostupné až do -15 °C, čo zaručuje funkčnosť aj v chladných podmienkach. Klimatizácia ponúka 4 stupne ventilátora (Hi/Me/Lo/Ulo) a dva úrovne tichých režimov vonkajšej jednotky. V tichom režime dosahuje vnútorná jednotka hlučnosť iba 19 dB.
Flexibilita a ovládanie
Systém podporuje kompatibilitu so schémou 1:1 (SINGLE) aj s multi 1:X rozvodom, čo umožňuje ľahké rozšírenie. Všetky jednotky patria do rady Standard Plus ZTL-W s výkonmi od 1,5 kW. Vstavané Wi-Fi pripojenie umožňuje ovládanie prostredníctvom mobilnej aplikácie. Vonkajšia jednotka je ľahká a jej inštalácia je jednoduchšia. Montáž smie vykonať iba certifikovaný technik.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 8,0 kW |
|---|---|
| Vykurovací výkon (nom.) | 9,3 kW |
| SEER | 8,20 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Hlučnosť (tichý režim) | 19 dB(A) |
| Akustický výkon | 52 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,55 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 9,30 kW |
|---|---|
| -10 °C na zewnątrz | 6,70 kW |
| -15 °C na zewnątrz | 6,30 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZTL-W · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK35ZTL-W · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
SRK71ZTL-W · 7,1 kW (24)
- Veľké presklenie z juhu, bez tienenia59–60 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 108–115 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
