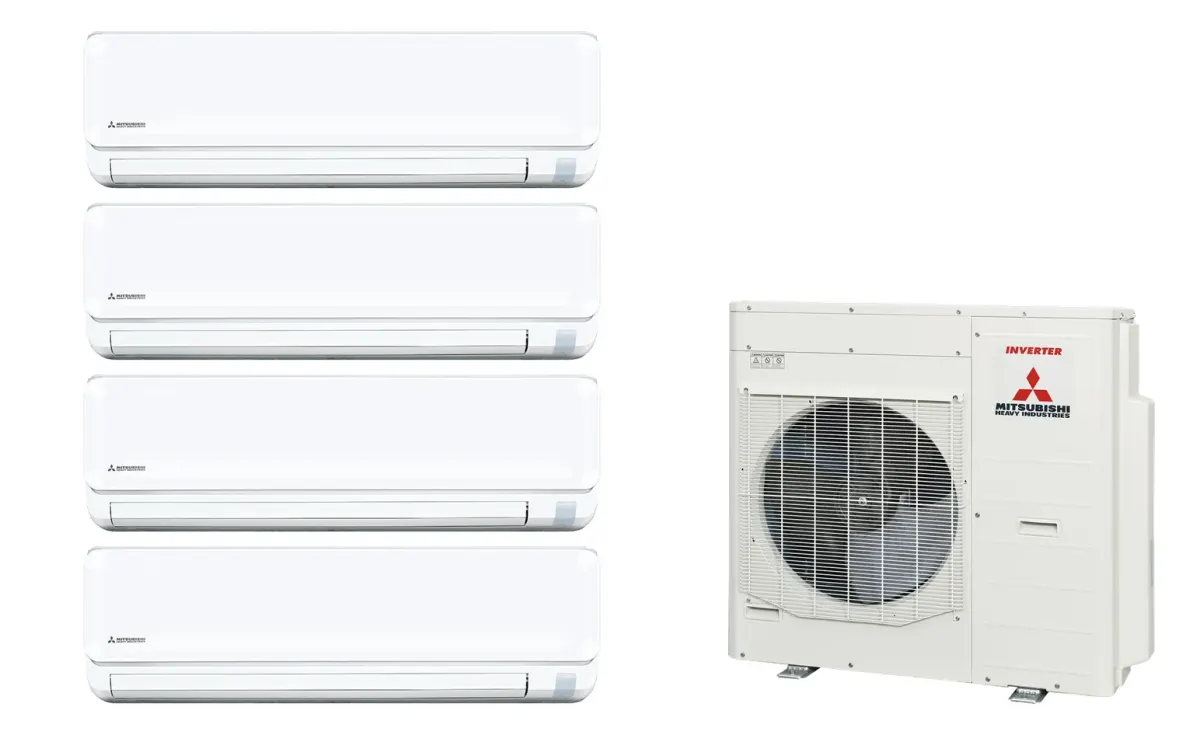

Klimatizácia multi-split Mitsubishi Heavy SRK-ZTL Standard Plus biela — vonkajšia jednotka SCM100ZS + 4× jednotka (2,0, 2,0, 3,5, 7,1 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM100ZS
- 2× vnútorná jednotkaSRK20ZTL-W
- 1× vnútorná jednotkaSRK35ZTL-W
- 1× vnútorná jednotkaSRK71ZTL-W
T táto multi split zostava značky MHI sa skladá zo štyroch vnútorných jednotiek a jednej vonkajšej jednotky typu SCM100ZS. Systém poskytuje celkový chladiaci výkon 10,0 kW a vykurovací výkon 10,5 kW. Vzduch chladí v rozsahu vonkajších teplôt od -15 °C do 46 °C a vykuruje do -15 °C. Na chladenie využíva ekologické chladivo R32.
Zostava zahŕňa nasledovné vnútorné jednotky: dve jednotky SRK20ZTL-W s chladiacim výkonom 2,0 kW, jednu jednotku SRK35ZTL-W s chladiacim výkonom 3,5 kW a jednu jednotku SRK71ZTL-W s chladiacim výkon 7,1 kW. Vnútorné jednotky dosahujú v tichom režime hlučnosť na úrovni 19 dB(A).
Séria ponúka praktické funkcie pre každodennú prevádzku:
- 4 stupne ventilátora (Hi/Me/Lo/Ulo)
- 2 úrovne tichých režimov ext. j.
- Vstavané Wi-Fi pripojenie
- Menič DC PAM
- Ľahká vonkajšia jednotka
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Vykurovací výkon (nom.) | 10,5 kW |
| SEER | 8,60 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Hlučnosť (tichý režim) | 19 dB(A) |
| Akustický výkon | 52 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,98 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 10,50 kW |
|---|---|
| -10 °C na zewnątrz | 6,80 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZTL-W · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK20ZTL-W · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
SRK35ZTL-W · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
SRK71ZTL-W · 7,1 kW (24)
- Veľké presklenie z juhu, bez tienenia59–60 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 123–133 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
