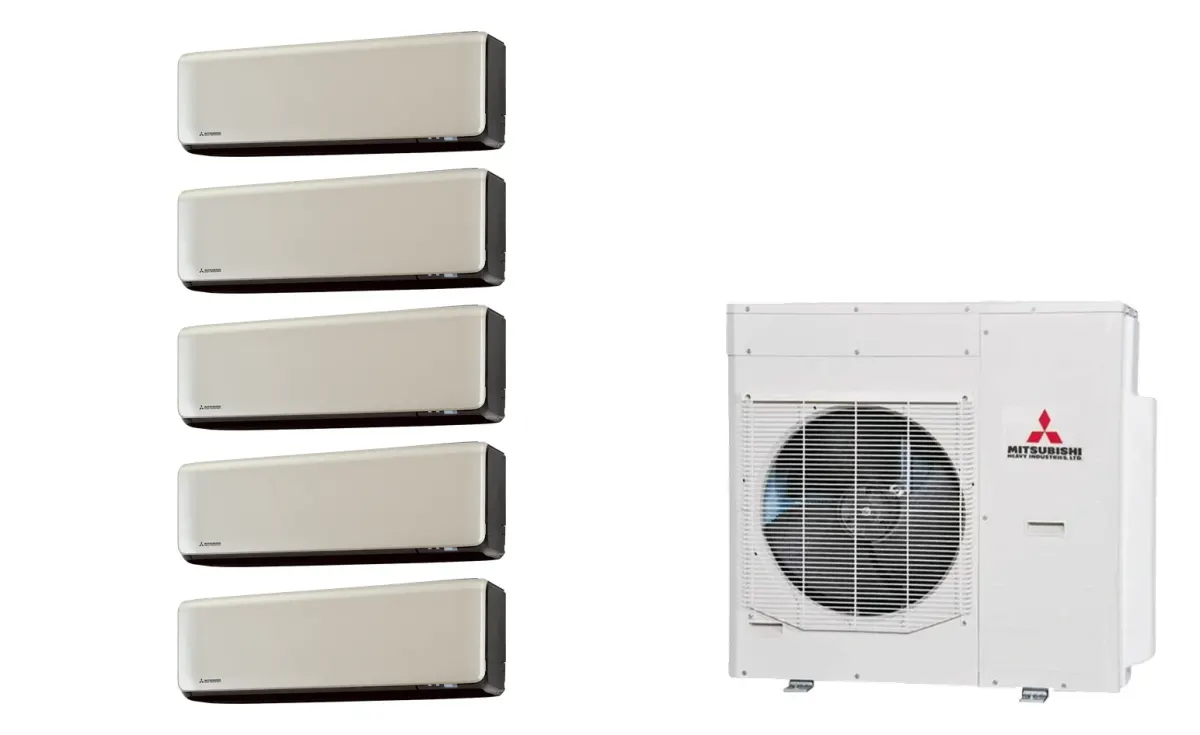

Klimatizácia multi-split Mitsubishi Heavy SRK-ZT Premium titánová — vonkajšia jednotka SCM125ZM + 5× jednotka (2,0, 2,0, 2,0, 2,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaSCM125ZM
- 3× vnútorná jednotkaSRK20ZT-WFT
- 1× vnútorná jednotkaSRK25ZT-WFT
- 1× vnútorná jednotkaSRK50ZT-WFT
Tato multi split zostava značky MHI obsahuje celkovo 5 vnútorných jednotiek a 1 vonkajšiu jednotku SCM125ZM. Systém poskytuje menovitý chladiaci výkon 12,5 kW a vykurovací výkon 13,5 kW. Chladivo R410A zabezpečuje spoľahlivý prenos tepla. Zostava spadá do série premium SRK-ZT-WF a využíva menič DC PAM.
Súbor vnútorných jednotiek zahŕňa dva modely SRK20ZT-WFT s chladiacim výkonom 2,0 kW, jeden model SRK20ZT-WFT s chladiacim výkonom 2,0 kW, ďalej model SRK25ZT-WFT s chladiacim výkonom 2,5 kW a model SRK50ZT-WFT s chladiacim výkonom 5,0 kW. Všetky vnútorné jednotky disponujú farebným variantom -WFT (titán) a majú vstavané Wi-Fi pripojenie.
Prevádzkový rozsah zariadenia umožňuje chladenie od -15°C do 50°C a vykurovanie do -20°C, pričom minimálna teplota vykurovania dosahuje -15,0 °C. Technológia prúdenia vzduchu dosahuje dosah prúdu do 11 m (jet engine tech) a ventilátor ponúka 4 stupne ventilátora (Hi/Me/Lo/Ulo). Hlučnosť začína na úrovni pre tichú prevádzku od 19 dB(A).
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,5 kW |
|---|---|
| Vykurovací výkon (nom.) | 13,5 kW |
| SEER | 5,61 |
| SCOP | 4,11 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 6 kg |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZT-WFT · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK20ZT-WFT · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
SRK20ZT-WFT · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
SRK25ZT-WFT · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
SRK50ZT-WFT · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 111–135 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
