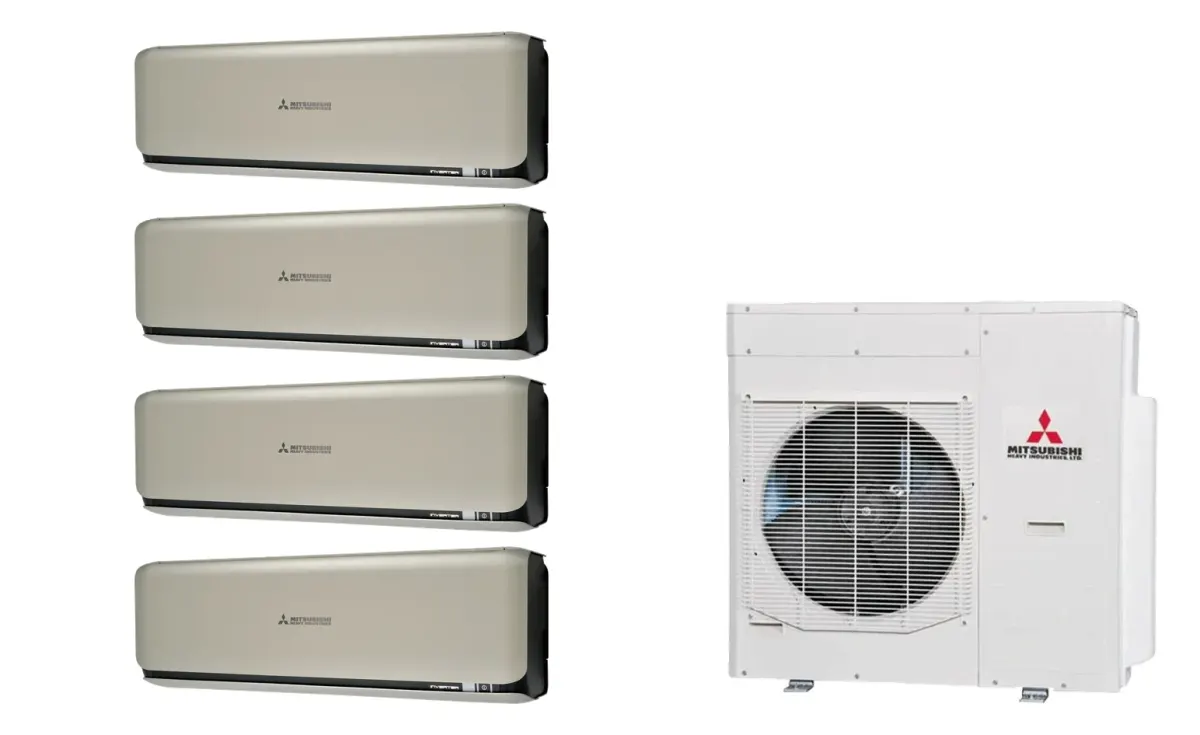

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSX Diamond titánová — vonkajšia jednotka SCM125ZM + 4× jednotka (2,0, 2,5, 2,5, 6,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM125ZM
- 1× vnútorná jednotkaSRK20ZSX-WFT
- 2× vnútorná jednotkaSRK25ZSX-WFT
- 1× vnútorná jednotkaSRK60ZSX-WFT
Súprava klimatizácie MHI so 4 vnútornými jednotkami a jednou vonkajšou jednotkou SCM125ZM. Celkový chladiaci výkon 12,5 kW a vykurovací výkon 13,5 kW zaistí komfortné podmienky v rozsiahlom priestore rozdeľujúcom sa na 4 zóny.
Zloženie sústavy:
- Vnútorná jednotka SRK20ZSX-WFT – 2,0 kW
- Vnútorná jednotka SRK25ZSX-WFT – 2,5 kW
- Vnútorná jednotka SRK25ZSX-WFT – 2,5 kW
- Vnútorná jednotka SRK60ZSX-WFT – 6,1 kW
- Vonkajšia jednotka SCM125ZM
Jednotky pracujú s chladivom R410A a disponujú menčom DC PAM, ktorý optimalizuje spotrebu energie. Vykurovanie funguje aj pri teplote až -15 °C vonkajšieho prostredia, čím sa súprava osvedčuje aj v chladnejších mesiacoch.
Technológia a komfort:
Všetky vnútorné jednotky majú vstavaný Wi-Fi modul na diaľkové ovládanie. Štandardne disponujú tromi režimami ventilátora (Hi/Me/Lo/Ulo) a funkciou tichej prevádzky. Vzduchový prúd dosahuje do 17 m pomocou jet engine technológie, čím sa veľmi efektívne klimatizuje celá miestnosť.
Zabudovaný filter kombinuje fotokatalytickú čistič a odstráňovací prvky pachov aj alergénov, čo zvyšuje kvalitu vzduchu. Vzhľad jednotiek vychádza z oceneného designu Diamond (A'Design Award 2017, 2019) a je dostupný v titánovej úprave (-WFT).
Inštalácia: Montáž musí vykonať certifikovaný technik oprávnený pracovať s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,5 kW |
|---|---|
| Vykurovací výkon (nom.) | 13,5 kW |
| SEER | 5,61 |
| SCOP | 4,11 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Akustický výkon | 53 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 6 kg |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZSX-WFT · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK25ZSX-WFT · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SRK25ZSX-WFT · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SRK60ZSX-WFT · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 115–126 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
