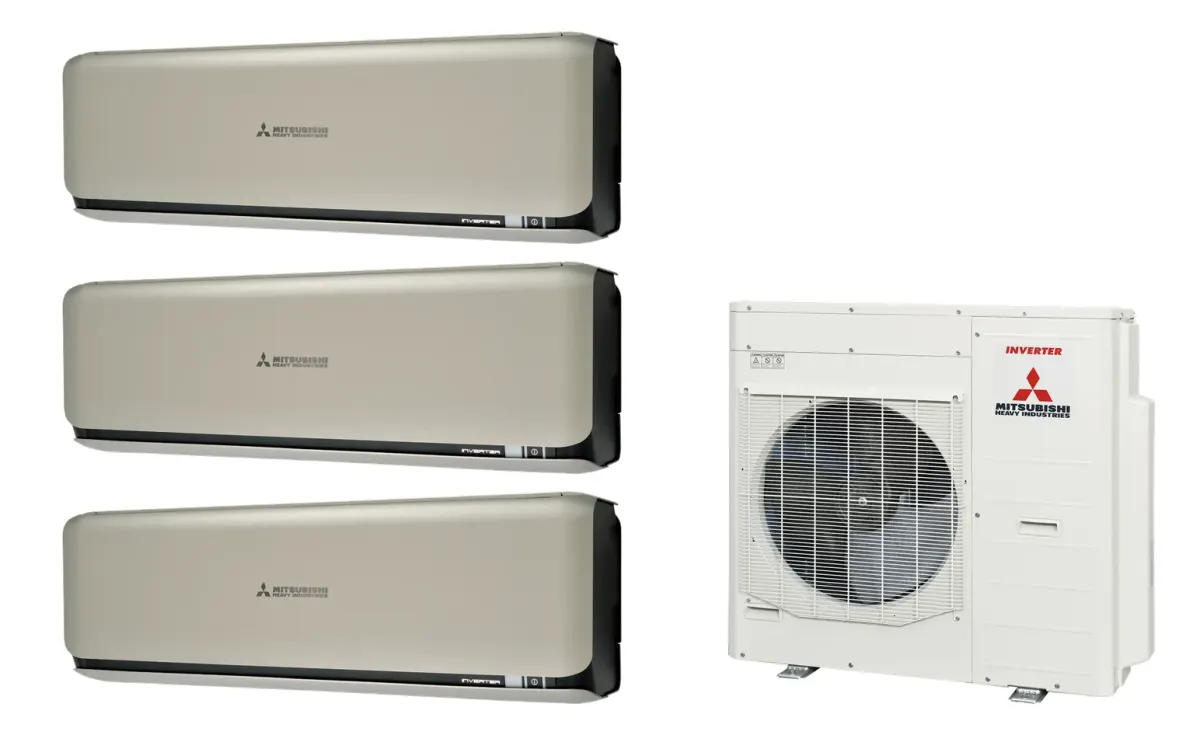

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSX Diamond titánová — vonkajšia jednotka SCM100ZS + 3× jednotka (2,0, 2,5, 6,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM100ZS
- 1× vnútorná jednotkaSRK20ZSX-WFT
- 1× vnútorná jednotkaSRK25ZSX-WFT
- 1× vnútorná jednotkaSRK60ZSX-WFT
Trojzónová klimatizačná sústava MHI s vonkajšou jednotkou SCM100ZS a troma vnútornými jednotkami SRK20ZSX-WFT (2,0 kW), SRK25ZSX-WFT (2,5 kW) a SRK60ZSX-WFT (6,1 kW). Celkový chladiaci výkon dosahuje 10,0 kW, vykurovací výkon 10,5 kW.
Sústava pracuje s chladivom R32 a umožňuje chladenie v rozsahu -15 °C až 46 °C. Vykurovanie funguje do -20 °C, čo ju robí vhodnou aj na chladnejších lokalitách. Vonkajšia jednotka je kompatibilná s režimom multi 1:X, ktorý umožňuje nezávislú reguláciu jednotlivých zón.
Jednotky disponujú efektívnym menením DC PAM a štyrmi stupňami ventilátora (Hi/Me/Lo/Ulo). Integrovaný režim tichej prevádzky znižuje hluk počas prevádzky. Všetky tri vnútorné jednotky sú vybavené fotokatalytickými filtrami proti alergénom a zápachom.
Vstabaný Wi-Fi modul umožňuje diaľkové ovládanie cez aplikáciu. Dizajn série Diamond bol ocenený na A'Design Award 2017 a 2019. Dosah cirkulácie vzduchu dosahuje do 17 metrov vďaka propriétnej technológii. Vnútorné jednotky sú dostupné v prevedení titán (-WFT) alebo bielo-čiernom (-WFB).
Montáž a uvedenie do prevádzky môže vykonať iba certifikovaný technik spôsobilý na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Vykurovací výkon (nom.) | 10,5 kW |
| SEER | 8,60 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Akustický výkon | 53 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,98 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 10,50 kW |
|---|---|
| -10 °C na zewnątrz | 6,80 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZSX-WFT · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK25ZSX-WFT · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SRK60ZSX-WFT · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 95–102 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
