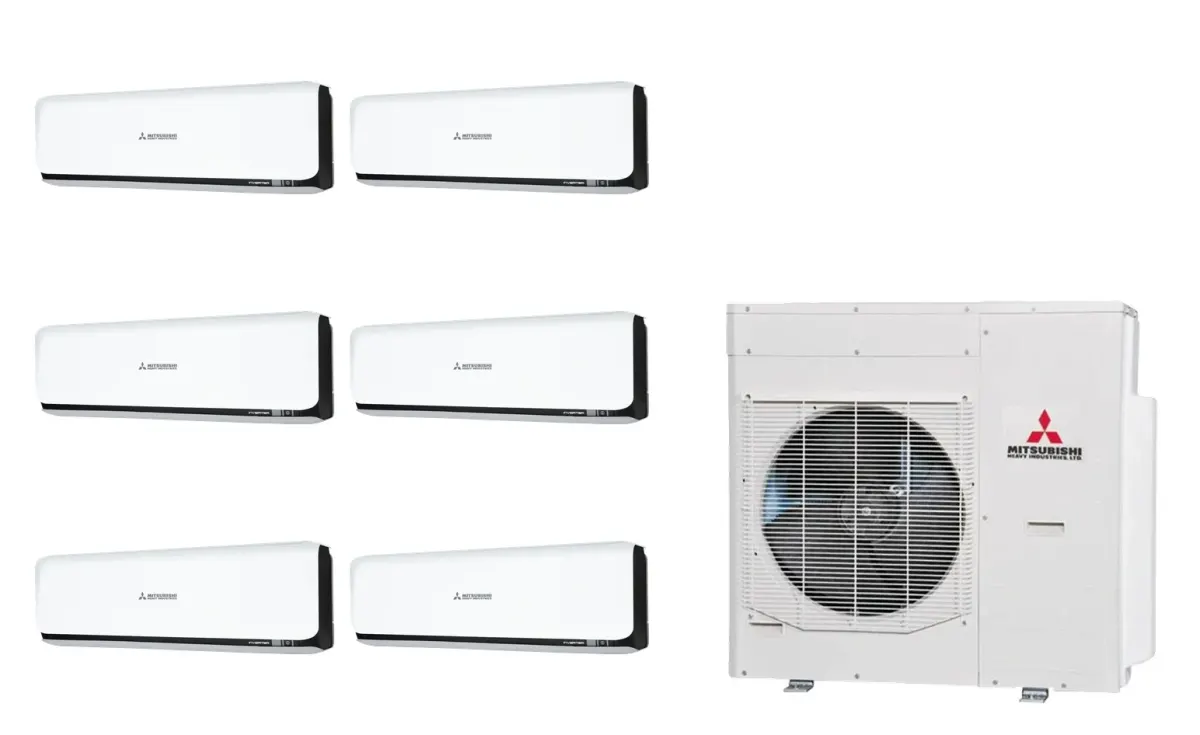

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSX Diamond čierna — vonkajšia jednotka SCM125ZM + 6× jednotka (2,0, 2,0, 2,0, 2,0, 2,0, 6,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaSCM125ZM
- 5× vnútorná jednotkaSRK20ZSX-WFB
- 1× vnútorná jednotkaSRK60ZSX-WFB
Komplexná klimatizačná sústava MHI s šiestimi vnútornými jednotkami na inštaláciu v rôznych priestoroch. Päť jednotiek SRK20ZSX-WFB s výkonom 2,0 kW a jedna jednotka SRK60ZSX-WFB s výkonom 6,1 kW sú napojené na jednu vonkajšiu jednotku SCM125ZM. Celkový chladiaci výkon dosahuje 12,5 kW a vykurovací výkon 13,5 kW.
Systém využíva chladivo R410A a je certifikovaný techníkom pri montáži. Jednotky ponúkajú štyri stupne ventilátora (Hi/Me/Lo/Ulo), režim tichej prevádzky a integrovaný Wi-Fi modul na diaľkové ovládanie. Chladenie funguje v teplotnom rozsahu od −15 °C do 46 °C, vykurovanie až do −20 °C. Menič DC PAM zaisťuje energetickú účinnosť.
Všetky jednotky majú zabudovaný trojstupňový filter – antialergénny, fotokatalytický a odstraňujúci nepríjemné zápachy. Prúd vzduchu dosahuje až 17 metrov vďaka jet engine technológii. Prístroje sú dostupné v dvoch farebných variantoch: bielo-čierna (-WFB) a titán (-WFT).
Sústava je kompatibilná so systémom SINGLE (1:1) aj s multi systémom 1:X, čo umožňuje elastickú inštaláciu podľa potreby priestoru. Dizajn oceňovaný cenou A'Design Award v rokoch 2017 a 2019 zaujme aj estetickou stránkou.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,5 kW |
|---|---|
| Vykurovací výkon (nom.) | 13,5 kW |
| SEER | 5,61 |
| SCOP | 4,11 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Akustický výkon | 53 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 6 kg |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZSX-WFB · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK20ZSX-WFB · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 3
SRK20ZSX-WFB · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 4
SRK20ZSX-WFB · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 5
SRK20ZSX-WFB · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 6
SRK60ZSX-WFB · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 135–150 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
