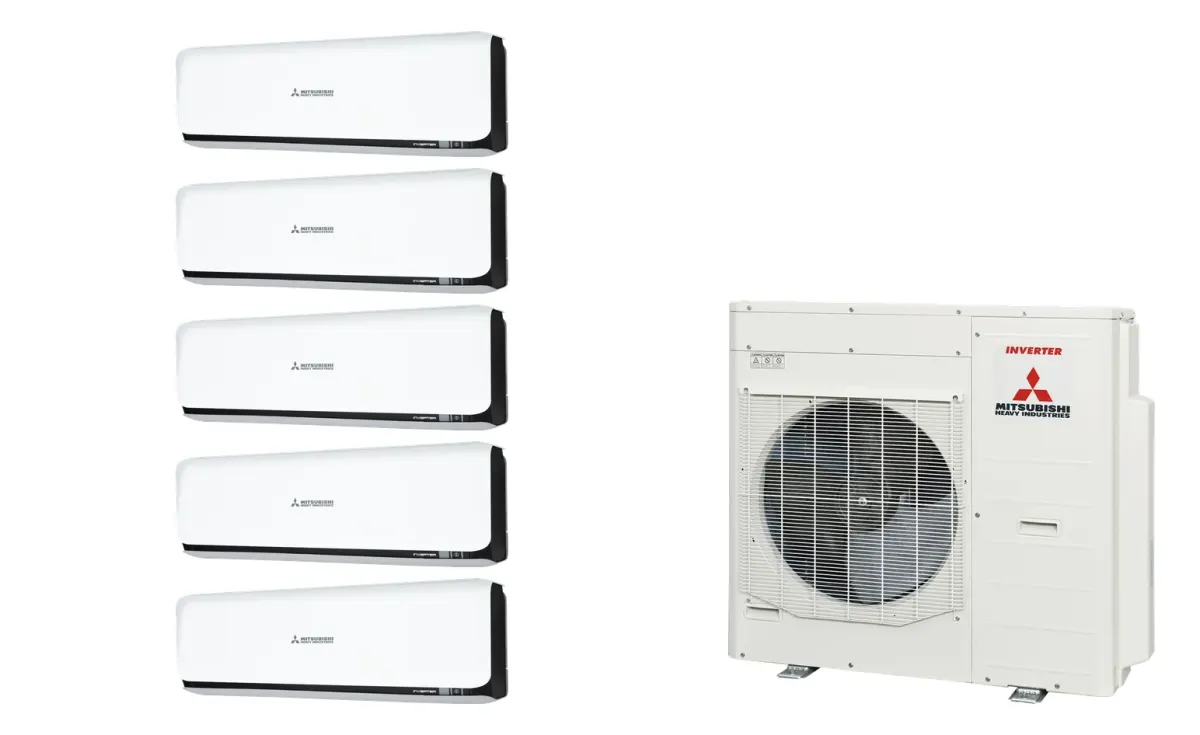

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSX Diamond čierna — vonkajšia jednotka SCM100ZS + 5× jednotka (2,5, 2,5, 2,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaSCM100ZS
- 3× vnútorná jednotkaSRK25ZSX-WFB
- 2× vnútorná jednotkaSRK35ZSX-WFB
Táto multisplit klimatizácia značky MHI sa skladá z piatich vnútorných jednotiek a jednej vonkajšej jednotky SCM100ZS. Zostava obsahuje tri vnútorné jednotky SRK25ZSX-WFB s chladiacim výkonom 2,5 kW a dve vnútorné jednotky SRK35ZSX-WFB s chladiacim výkonom 3,5 kW. Celkový chladiaci výkon systému dosahuje 10,0 kW a celkový vykurovací výkon je 10,5 kW. Zariadenie využíva chladivo R32 a minimálna teplota vykurovania je -15,0 °C.
Séria prináša viacero technologických riešení. Vstavaná Wi-Fi, menič DC PAM a štyri stupne ventilátora (Hi/Me/Lo/Ulo) zabezpečujú presnú reguláciu prevádzky. O čistotu vzduchu sa stará filter proti alergénom, fotokatalytický filter a filter odstraňujúci zápachy. Dizajn Diamond získal ocenenia A'Design Award v rokoch 2017 a 2019 a farebný variant -WFB ponúka bielo-čierne prevedenie.
Technológia jet engine zabezpečuje dosah prúdu vzduchu do 17 m. Zariadenie podporuje režim tichej prevádzky vnútornej jednotky a je kompatibilné so systémami 1:1 (SINGLE) aj multi 1:X. Rozsah prevádzkových teplôt pre chladenie je od -15 °C do 46 °C a vykurovanie funguje do -20 °C.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,0 kW |
|---|---|
| Vykurovací výkon (nom.) | 10,5 kW |
| SEER | 8,60 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Akustický výkon | 55 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,98 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 10,50 kW |
|---|---|
| -10 °C na zewnątrz | 6,80 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK25ZSX-WFB · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SRK25ZSX-WFB · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SRK25ZSX-WFB · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SRK35ZSX-WFB · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
SRK35ZSX-WFB · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 126–146 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
