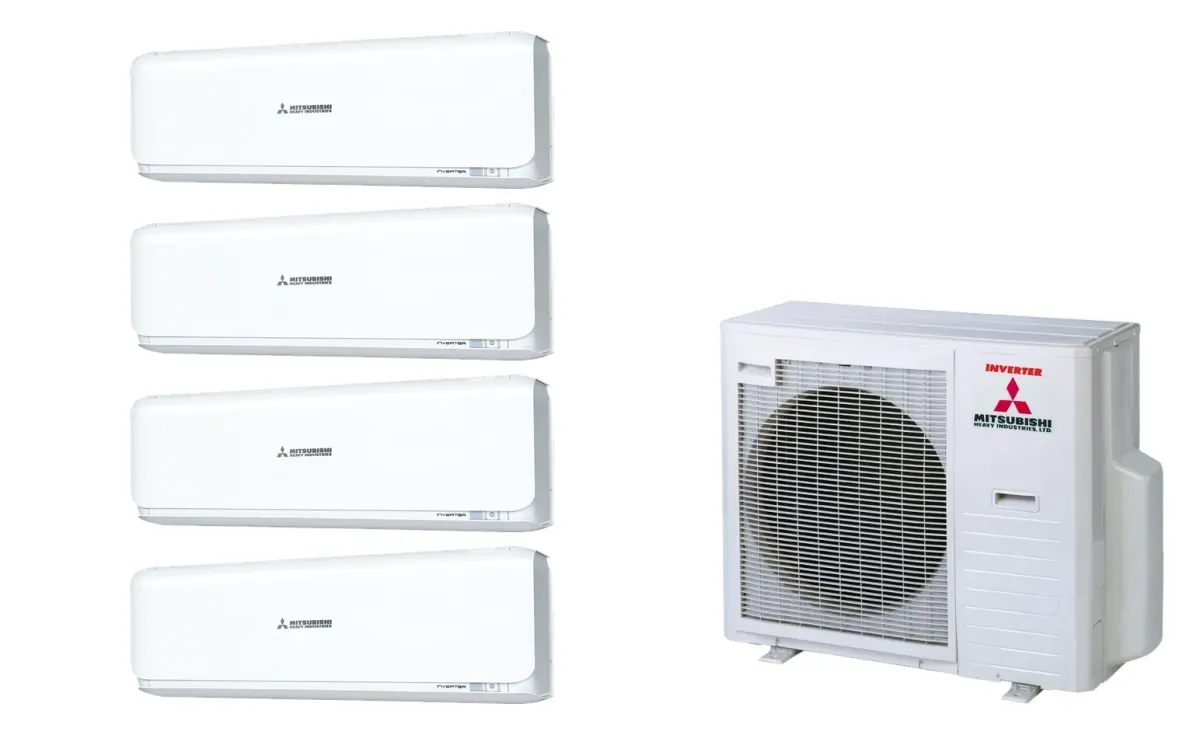

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSX Diamond biela — vonkajšia jednotka SCM71ZS + 4× jednotka (2,0, 2,5, 2,5, 5,0 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM71ZS
- 1× vnútorná jednotkaSRK20ZSX-WF
- 2× vnútorná jednotkaSRK25ZSX-WF
- 1× vnútorná jednotkaSRK50ZSX-WF
Multisplitová klimatizačná zostava MHI so 4 vnútornými jednotkami a jednou vonkajšou jednotkou SCM71ZS. Chladiaci výkon celkovej sústavy je 7,1 kW, vykurovací výkon 8,6 kW.
Jednotky sú distribuované nasledovne:
- SRK20ZSX-WF s chladiacim výkonom 2,0 kW
- SRK25ZSX-WF s chladiacim výkonom 2,5 kW
- SRK25ZSX-WF s chladiacim výkonom 2,5 kW
- SRK50ZSX-WF s chladiacim výkonom 5,0 kW
Systém pracuje s ekologickým chladivom R32. Každá vnútorná jednotka disponuje režimom tichej prevádzky s hlučnosťou 19 dB a má k dispozícii štyri stupne ventilátora (Hi/Me/Lo/Ulo) pre presné riadenie klímy. Maximálny dosah distribúcie vzduchu dosahuje 17 m vďaka technológii typu jet engine.
Vykurovanie funguje v rozsahu od -15 °C do -20 °C vonkajšej teploty, chladenie sa podriaďuje podmienke od -15 °C do 46 °C. Súčasťou je zabudovaný Wi-Fi modul umožňujúci diaľkové ovládanie. Jednotky sú vybavené trojstupňovým filtračným systémom — filter proti alergénom, fotokatalytický filter a filter odstraňujúci zápachy.
Dizajn série Diamond bol ocenený prestížnymi cenami A'Design Award v rokoch 2017 a 2019. Jednotky sú dostupné vo variantoch -WFB (bielo-čierny) a -WFT (titán). Menič DC PAM zaručuje stálu energetickú efektivitu. Montáž smie vykonať iba certifikovaný technik oprávnený pracovať s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,1 kW |
|---|---|
| Vykurovací výkon (nom.) | 8,6 kW |
| SEER | 8,30 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Hlučnosť (tichý režim) | 19 dB(A) |
| Akustický výkon | 53 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,55 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 8,60 kW |
|---|---|
| -10 °C na zewnątrz | 6,70 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK20ZSX-WF · 2,0 kW (7)
- Veľké presklenie z juhu, bez tienenia11–13 m²
- Typické okná15–18 m²
- Okná tienené alebo zo severu28–33 m²
Pomieszczenie 2
SRK25ZSX-WF · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SRK25ZSX-WF · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SRK50ZSX-WF · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 101–123 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
