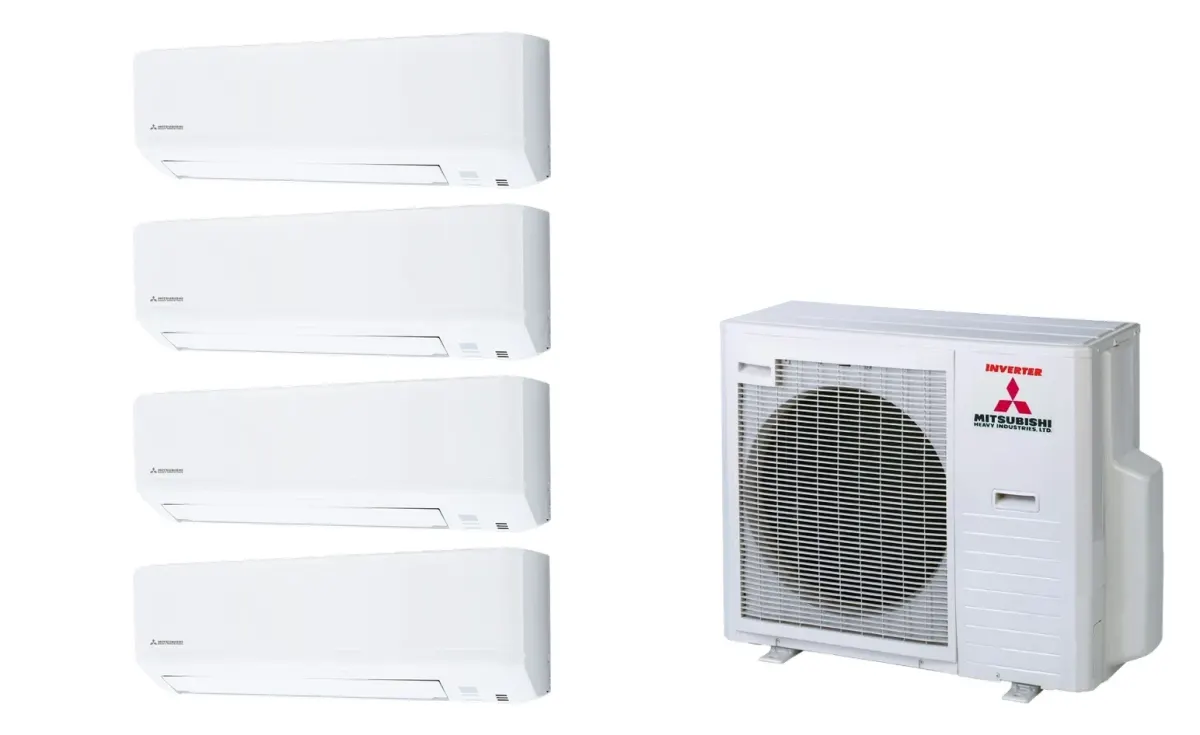

Klimatizácia multi-split Mitsubishi Heavy SRK-ZSP Standard biela — vonkajšia jednotka SCM71ZS + 4× jednotka (2,5, 2,5, 3,5, 3,5 kW)
Kompletná multi-split zostava — vonkajšia jednotka + 4 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaSCM71ZS
- 2× vnútorná jednotkaSRK25ZSP-W1
- 2× vnútorná jednotkaSRK35ZSP-W1
Multizónový klimatizačný systém MHI s vonkajšou jednotkou SCM71ZS a štyrmi vnútornými jednotkami typu ZSP-W1. Systém pozostáva z dvoch jednotiek SRK25ZSP-W1 s chladiacim výkonom 2,5 kW a dvoch jednotiek SRK35ZSP-W1 s chladiacim výkonom 3,2 kW na jednotku. Celkový chladiaci výkon sústavy dosahuje 7,1 kW, vykurovací výkon 8,6 kW.
Systém využíva chladivo R32 a je vybavený meničom DC PAM, ktorý prispievajúc k efektívnosti prevádzky. Jednotky fungujú s tromi stupňami ventilátora (Hi/Me/Lo) a obsahujú funkciu samočistenia. Vonkajšia jednotka je ľahká a určená na jednoduchšiu manipuláciu pri inštalácii.
Klimatizácia pracuje v rozsahu teplôt od -15 °C do 46 °C a umožňuje vykurovanie až do -15 °C bez potreby elektrického príslušenstva. Jednotky sú kompatibilné so systémom 1:1 (SINGLE). Všetky vnútorné jednotky sú vyhotovené ako základná verzia ZSP-W1 so štandardným sieťovým filtrom a energetickou triedou A++/A+.
Montáž inštalácie musí vykonať certifikovaný technik s príslušným oprávnením na prácu s F-plynnými chladivami. Odborná inštalácia zabezpečuje správnu funkčnosť, bezpečnosť a súlad s platnými predpismi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,1 kW |
|---|---|
| Vykurovací výkon (nom.) | 8,6 kW |
| SEER | 8,30 |
| SCOP | 4,60 |
| Počet vnútorných jednotiek | 4 |
| Chladivo | R32 |
| Akustický výkon | 57 dB(A) |
| Vykurovanie do vonkajšej teploty | -15 °C |
| Továrenská náplň R32 | 2,55 kg |
Wartości wprost z wpisu certyfikowanego Eurovent, przy temperaturze wewnętrznej 20 °C. Moc netto — uwzględnia straty na odszranianie. Metoda: Wartosci wprost z wpisu certyfikowanego Eurovent (sku_verified=true).
| 7 °C na zewnątrz | 8,60 kW |
|---|---|
| -10 °C na zewnątrz | 6,70 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SRK25ZSP-W1 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SRK25ZSP-W1 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SRK35ZSP-W1 · 3,2 kW (12)
- Veľké presklenie z juhu, bez tienenia19–23 m²
- Typické okná27–33 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
SRK35ZSP-W1 · 3,2 kW (12)
- Veľké presklenie z juhu, bez tienenia19–23 m²
- Typické okná27–33 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 94–114 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
