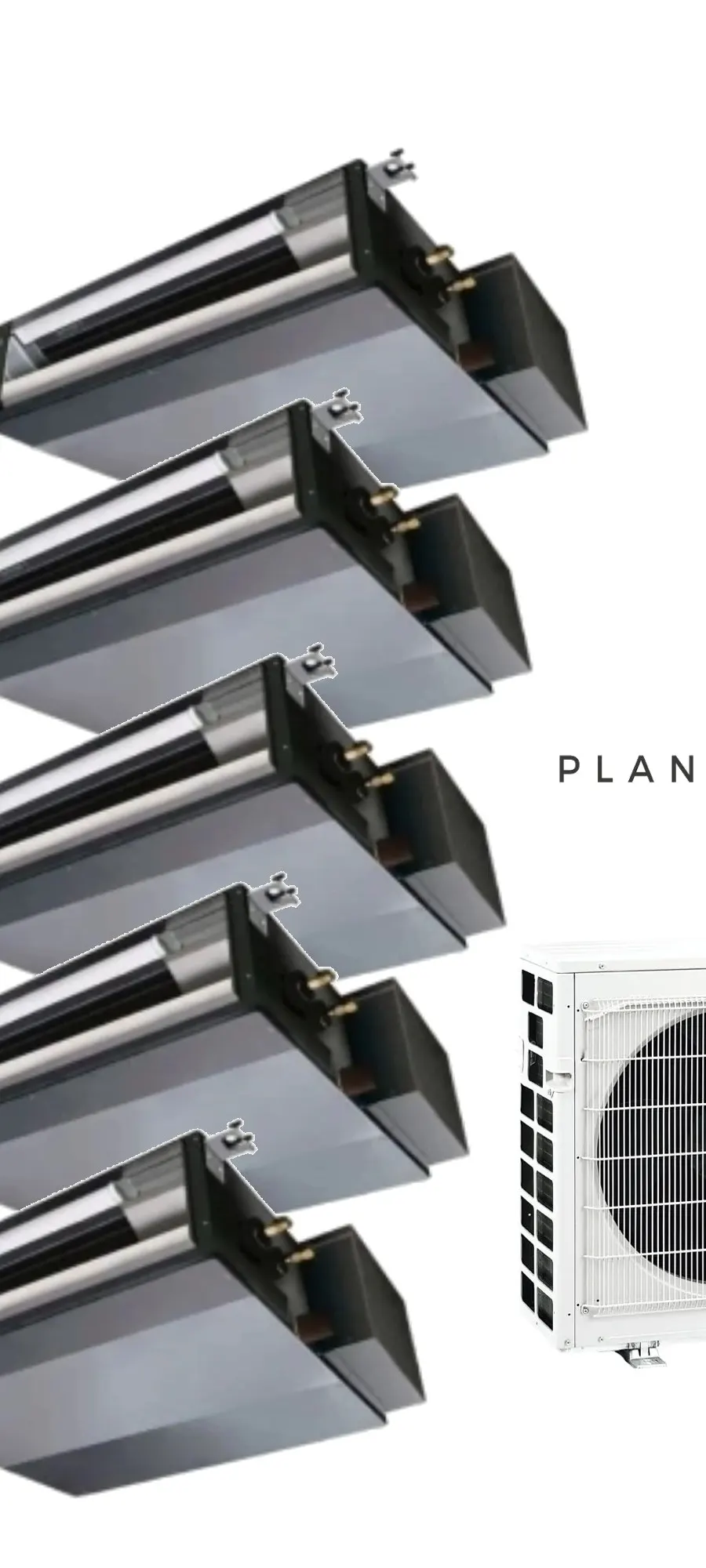

Klimatyzator multi-split Mitsubishi MXZ-6F120 SEZ-M kanał 12.14kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 1× vnútorná jednotkaSEZ-M25DA2
- 4× vnútorná jednotkaSEZ-M35DA2
Päťzónová klimatizačná sústava Mitsubishi Electric s vonkajšou jednotkou MXZ-6F120 a piatimi vnútornými jednotkami: jednou SEZ-M25DA2 (2,5 kW) a štyrmi SEZ-M35DA2 (po 3,5 kW). Celkový chladiaci výkon dosahuje 12,14 kW, vykurovací výkon 13,4 kW. Chladivo R32 s nízkou environmepálnou záťažou.
Sústava pracuje s inverterovou technológiou, ktorá automaticky reguluje výkon podľa aktuálnych potrieb. Unika vonkajšej teploty až do -15 °C umožňujú vykurovanie aj v mrazivom počasí. Automatický výber rýchlosti ventilátora zabezpečuje optimálny komfort bez manuálneho zásahu.
Nasávanie čerstvého vzduchu podporuje zdravšie prostredie v interiéri. Disponibilný tlak regulujte plynule v rozsahu 5–50 Pa. Integrovaný týždenný programátor (7-dňový) a voliteľné Wi-Fi ovládanie prostredníctvom aplikácie MELCloud umožňujú riadenie z akéhokoľvek miesta.
Ďalšie funkcie: automatické reštartovanie, možnosť pripojenia drôtového regulátora, voliteľná kondenzačná pumpa Drain Lift Up a voliteľný modul Plasma Quad Connect na dezinfekciu vzduchu. Štandardný filtr zabraňuje usadzovaniu prašnosti.
Montáž smie vykonať iba certifikovaný technik oprávnený na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,1 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–172 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
