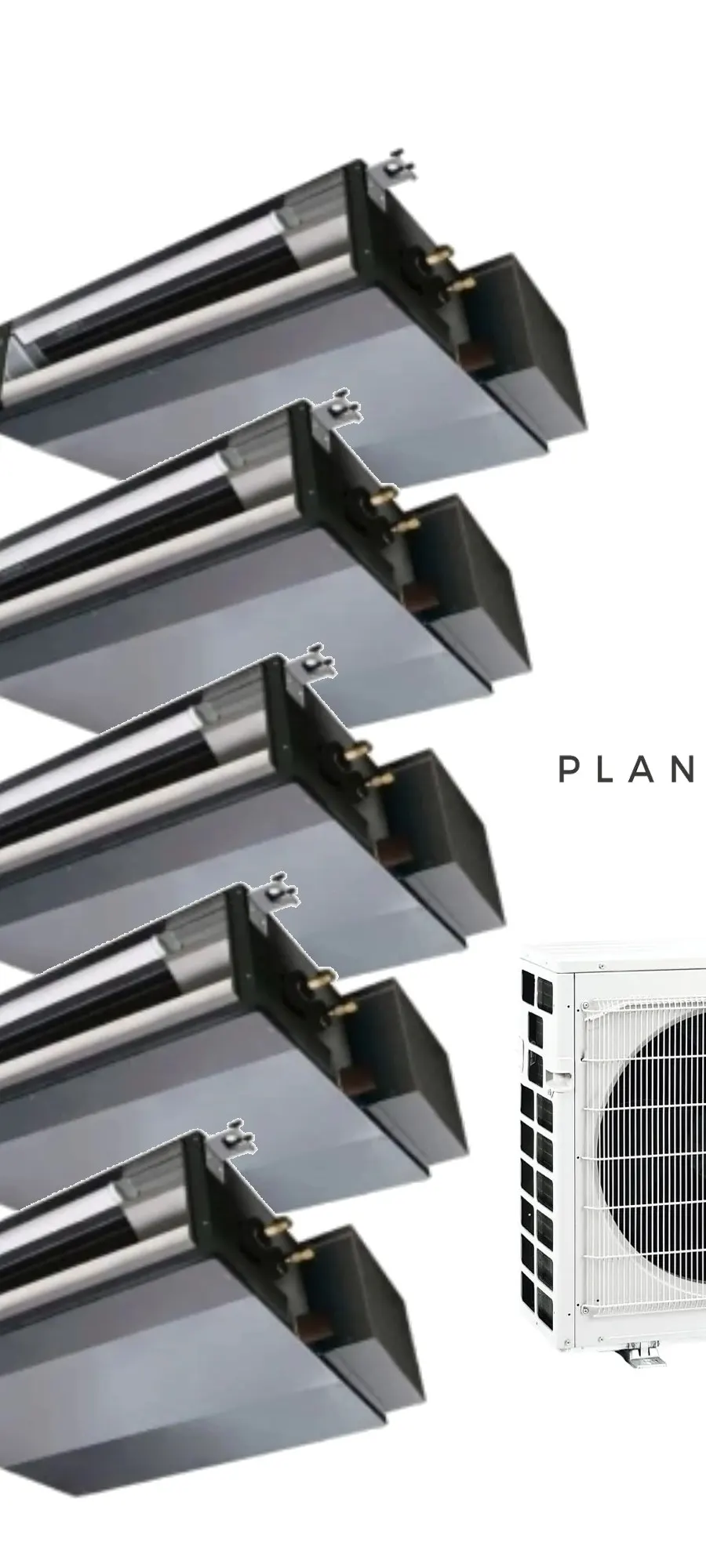

Klimatyzator multi-split Mitsubishi MXZ-6F120 SEZ-M kanał 12.18kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 3× vnútorná jednotkaSEZ-M25DA2
- 2× vnútorná jednotkaSEZ-M50DA2
Zostava klimatizácie značky Mitsubishi Electric obsahuje celkovo 5 vnútorných jednotiek a jednu vonkajšiu jednotku MXZ-6F120. Súčasťou sú tri vnútorné jednotky SEZ-M25DA2 s chladiacim výkonom 2,5 kW a dve vnútorné jednotky SEZ-M50DA2 s chladiacim výkonom 5,0 kW. Celkový chladiaci výkon systému dosahuje 12,18 kW a celkový vykurovací výkon je 13,4 kW. Zariadenie využíva chladivo R32 a umožňuje vykurovanie pri nízkej vonkajšej teplote od -15,0 °C.
Tento systém kanálových jednotiek je určený na zabudovanie a dodáva sa ako sada bez diaľkového ovládača. Ponúka plynulú reguláciu disponibilného tlaku v rozsahu 5–50 Pa. Inverterová technológia zabezpečuje efektívnu prevádzku a stabilnú reguláciu výkonu. Súčasťou výbavy je štandardný filter a možnosť nasávania čerstvého vzduchu. Užívateľský komfort zvyšuje automatický výber rýchlosti ventilátora, automatické reštartovanie a chladenie či vykurovanie pri nízkej vonkajšej teplote.
Klimatizácia podporuje týždenný programátor (7-dňový) a pripojenie drôtového regulátora. K dispozícii sú aj voliteľné funkcie a príslušenstvo, ako je Wi-Fi ovládanie prostredníctvom MELCloud, možnosť inštalácie kondenzačnej pumpy Drain Lift Up alebo Plasma Quad Connect.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SEZ-M50DA2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
SEZ-M50DA2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–186 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
