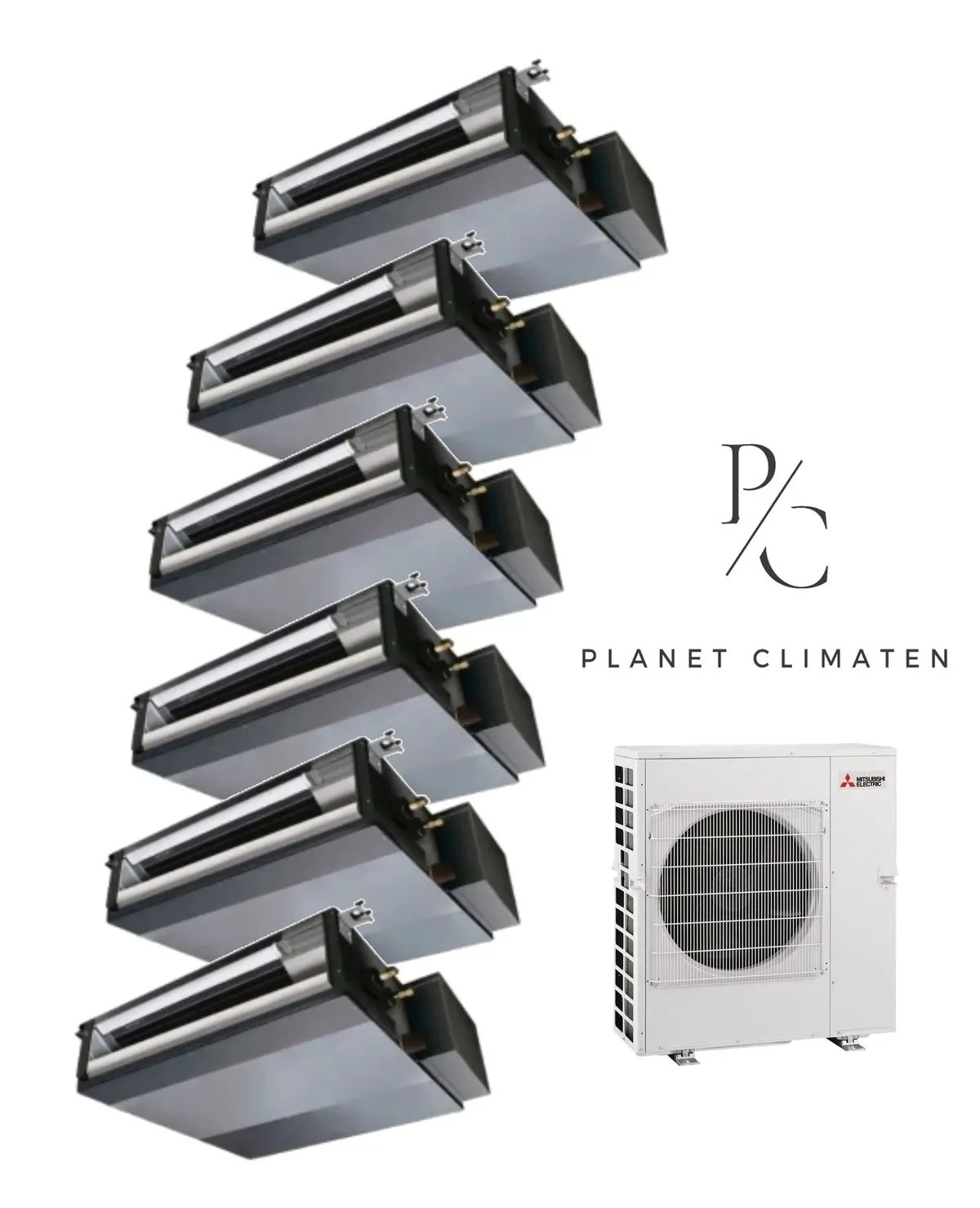

Klimatyzator multi-split Mitsubishi MXZ-6F120 SEZ-M kanał 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 4× vnútorná jednotkaSEZ-M25DA2
- 2× vnútorná jednotkaSEZ-M35DA2
Moderná multizónová klimatizácia Mitsubishi Electric s 6 vnútornými jednotkami a jednou vonkajšou jednotkou MXZ-6F120. Zostava ponúka chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW, čím je vhodná pre rozsiahlejšie nehnuteľnosti či viaczónové aplikácie.
Špecifikácia vnútorných jednotiek:
- 4× jednotka SEZ-M25DA2 s chladiacim výkonom 2,5 kW (každá)
- 2× jednotka SEZ-M35DA2 s chladiacim výkonom 3,5 kW (každá)
Výhody tejto zostavy:
Inverterová technológia znižuje spotrebu elektrickej energie a poskytuje plynulú reguláciu. Chladivo R32 je ekologickejšie a má vyšší chladiaci potenciál. Systém zvláda chladenie aj pri nízkej vonkajšej teplote a vykurovanie pri teplote až do -15 °C bez dodatočného záložného zdroja tepla.
Automatický výber rýchlosti ventilátora prispôsobuje prevádzku potrebám, zatiaľ čo disponibilný tlak 5–50 Pa umožňuje plynulú reguláciu vzduchu. Jednotky sú vybavené štandardným filtrom a majú schopnosť automatického reštartovania. Týždenný programátor umožňuje nastavenie rozvrhu podľa vašich potrieb.
Možnosti rozšírenia:
Sústava podporuje Wi-Fi ovládanie prostredníctvom MELCloud (voliteľne), možnosť pripojenia drôtového regulátora, nasávanie čerstvého vzduchu a voliteľnú kondenzačnú pumpu Drain Lift Up. Technológia Plasma Quad Connect je dostupná ako doplnková možnosť.
Inštalácia: Montáž smie vykonať výlučne certifikovaný technik s oprávnením na prácu s chladivom F-plyny. Jednotky kanálového typu si vyžadujú odborné zabudovanie do stavebnej konštrukcie.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 6
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–170 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
