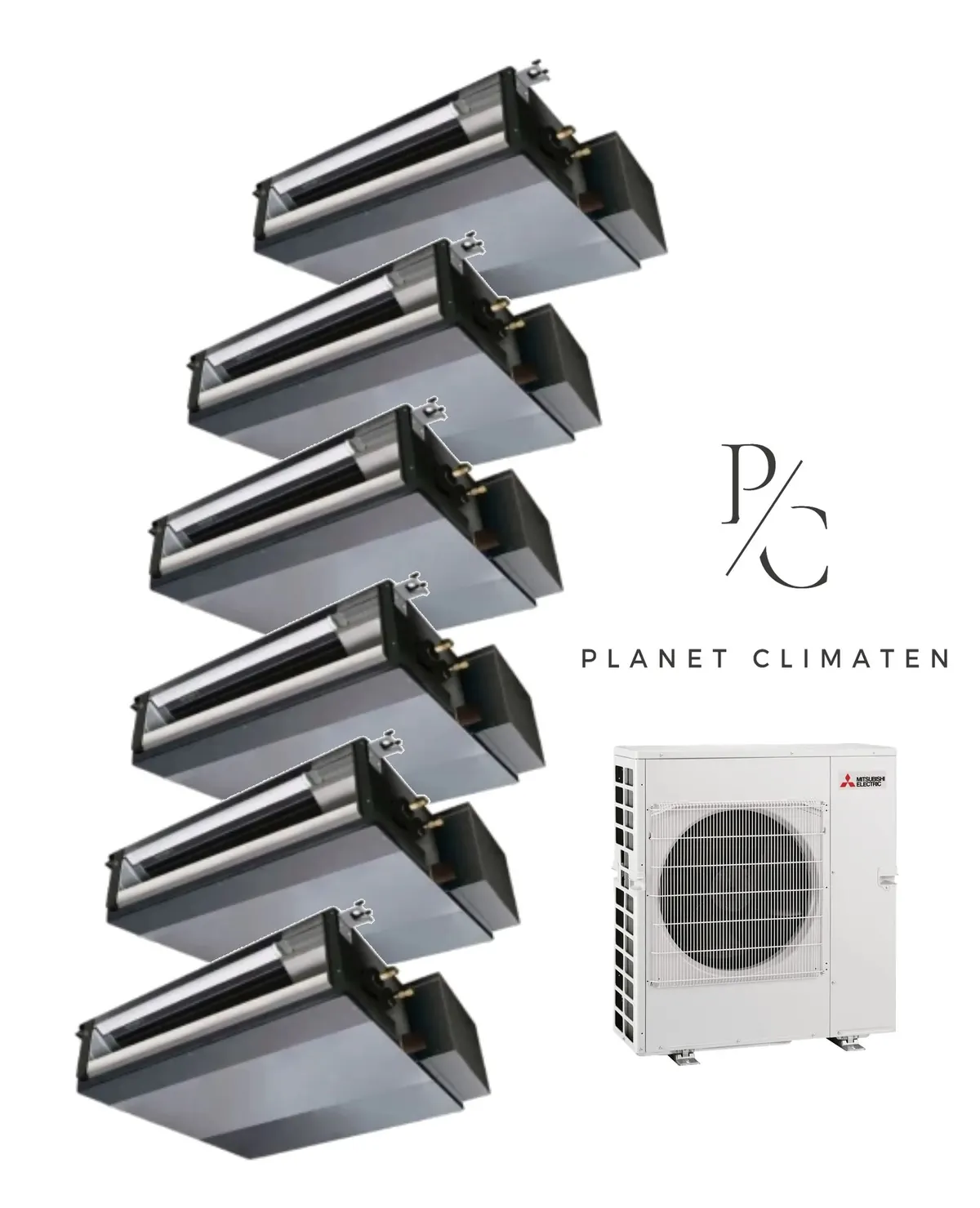

Klimatyzator multi-split Mitsubishi MXZ-6F120 SEZ-M kanał 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaSEZ-M25DA2
- 1× vnútorná jednotkaSEZ-M50DA2
Mitsubishi Electric – rozdelená klimatizácia s 6 vnútornými jednotkami
Táto zostava ponúka flexibilné riešenie pre väčšie nehnuteľnosti alebo viacmiestne objekty. Zahŕňa päť vnútorných jednotiek SEZ-M25DA2 s výkonom 2,5 kW a jednu jednotku SEZ-M50DA2 s výkonom 5,0 kW, čím celkovo dosahuje chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW. Vonkajšia jednotka MXZ-6F120 efektívne zásobuje všetky zóny.
Systém pracuje na chladive R32 s inverterovou technológiou, ktorá automaticky upravuje výkon podľa potrieb. Jednotky sú vybavené automatickým reštartovaním a automatickým výberom rýchlosti ventilátora. Nasávanie čerstvého vzduchu zabezpečuje kontinuálnu výmenu vzduchu v priestoroch.
Vykurovanie funguje aj pri vonkajšej teplote do −15 °C, čo umožňuje celoročné využitie. Disponibilný tlak sa plynule reguluje v rozsahu 5–50 Pa, čo zaisťuje tichý a efektívny chod.
Ovládanie a funkcie:
- Wi-Fi ovládanie prostredníctvom aplikácie MELCloud (voliteľne)
- Týždenný programátor pre automatizovaný režim
- Drôtový regulátor (možnosť pripojenia)
- Kondenzačná pumpa Drain Lift Up (voliteľne)
- Plasma Quad Connect pre dodatočnú hygienu (voliteľne)
- Štandardný filtrový systém
Montáž a uvedenie do prevádzky musí vykonať certifikovaný technik s oprávnením na prácu s F-plynmi. Vhodná zostava pre kancelárie, malé haly, apartmánové komplexy alebo viaczónové bytové jednotky.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
SEZ-M50DA2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–177 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
