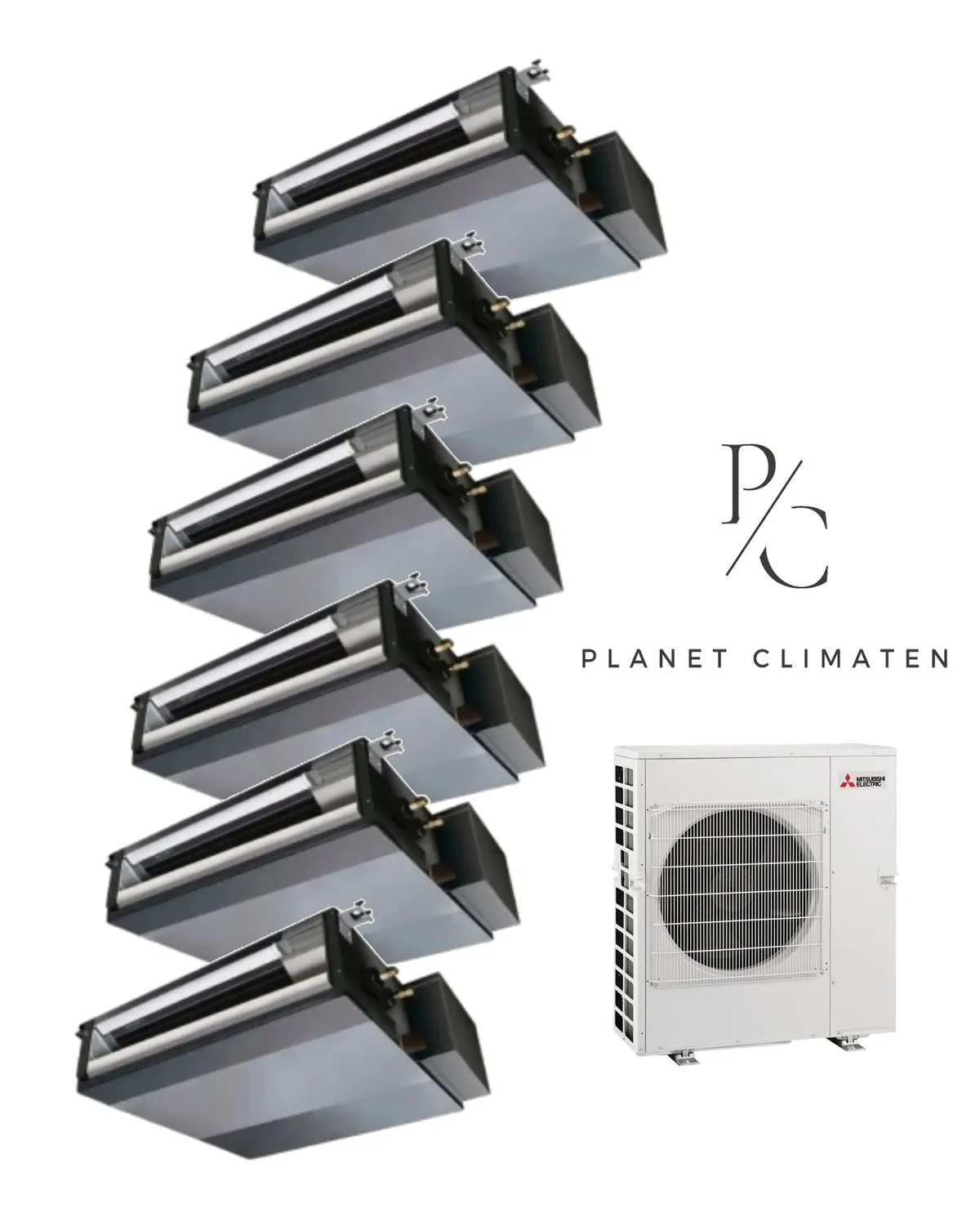

Klimatyzator multi-split Mitsubishi MXZ-6F120 SEZ-M kanał 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaSEZ-M25DA2
- 1× vnútorná jednotkaSEZ-M35DA2
Multizónový klimatizačný systém Mitsubishi Electric s 6 vnútornými jednotkami a vonkajšou jednotkou MXZ-6F120. Systém ponúka chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW, čím sa hodí pre väčšie objekty s rôznymi priestormi.
Konfigurácia vnútorných jednotiek:
- 5× jednotka SEZ-M25DA2 s chladiacim výkonom 2,5 kW každá
- 1× jednotka SEZ-M35DA2 s chladiacim výkonom 3,5 kW
Systém používa chladivo R32 a je vybavený inverterovou technológiou, ktorá optimalizuje spotrebu energie. Vykurovacie režimy fungujú aj pri externej teplote až -15 °C. Chladenie je dostupné aj pri nižších vonkajších teplotách.
Ovládanie a regulácia:
- Wi-Fi ovládanie cez aplikáciu MELCloud (voliteľne)
- Drôtový regulátor (možnosť pripojenia)
- Týždenný programátor s 7-dňovým cyklom
- Automatický výber rýchlosti ventilátora
- Automatické reštartovanie po výpadku el. prúdu
Jednotky sú určené na zabudovanie do podhľadov s možnosťou nasávania čerstvého vzduchu. Disponibilný tlak sa plynule reguluje v rozsahu 5–50 Pa. Filtracia je zabezpečená štandardným filtrom. Ako doplnok je k dispozícii kondenzačná pumpa Drain Lift Up a technológia Plasma Quad Connect.
Montáž systému smie vykonať len certifikovaný technik s kvalifikáciou na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
SEZ-M35DA2 · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 133–157 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
