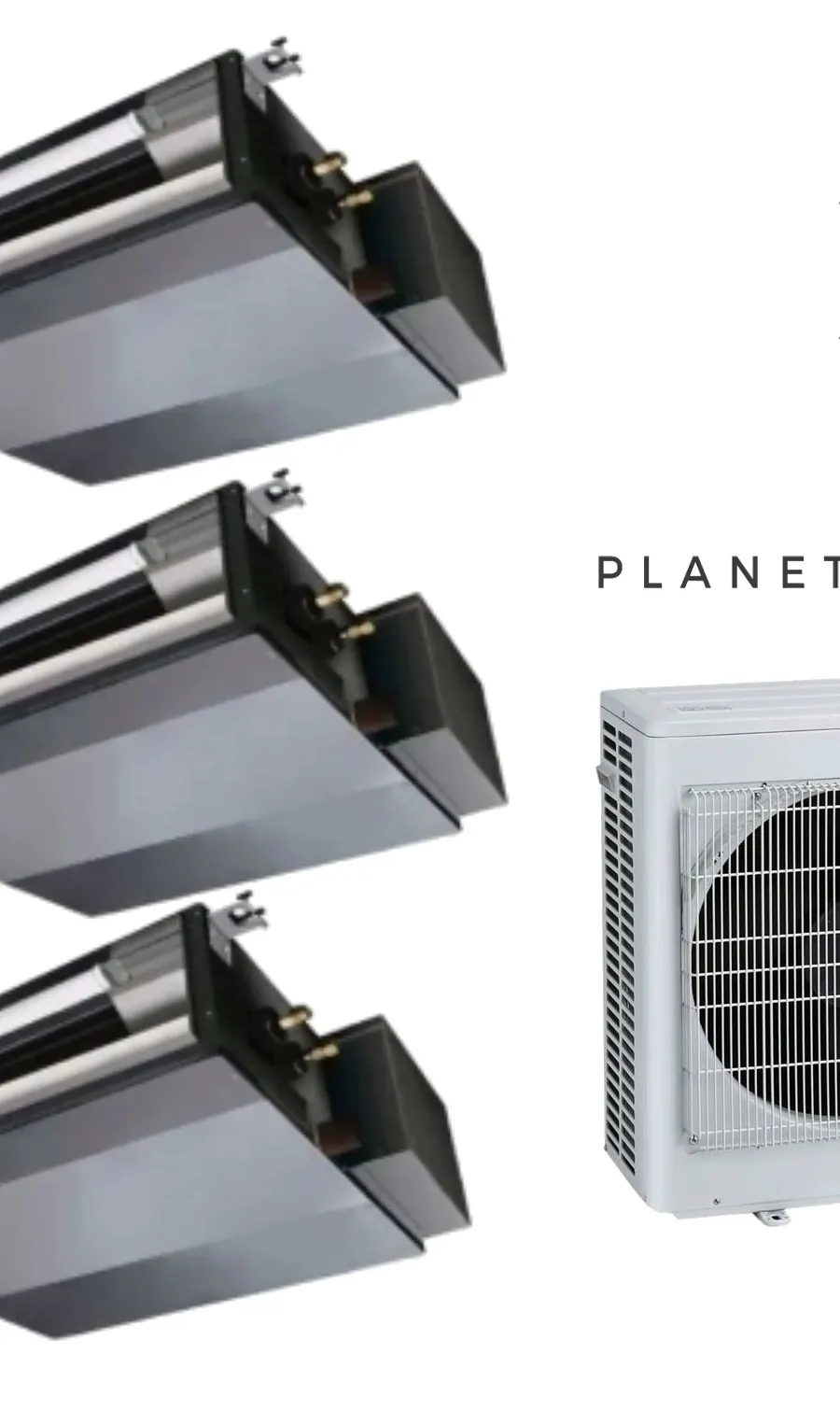

Klimatyzator multi-split Mitsubishi MXZ-5F102 SEZ-M kanał 9.4kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 1× vnútorná jednotkaSEZ-M25DA2
- 1× vnútorná jednotkaSEZ-M60DA2
- 1× vnútorná jednotkaSEZ-M71DA2
Tento multisplitový klimatizačný systém od výrobcu Mitsubishi Electric zahŕňa celkovo tri vnútorné jednotky rôznych výkonov a jednu vonkajšiu jednotku MXZ-5F102. Zostava poskytuje celkový chladiaci výkon 9,4 kW a vykurovací výkon 10,0 kW. Energetická trieda zariadenia je A++, pričom zariadenie využíva chladivo R32. Minimálna teplota vykurovania dosahuje -15,0 °C.
Súprava sa skladá z troch vnútorných jednotiek a jedného vonkajšieho agregátu:
- Vnútorná jednotka 1/3: model SEZ-M25DA2 s chladiacim výkonom 2,5 kW
- Vnútorná jednotka 2/3: model SEZ-M60DA2 s chladiacim výkonom 6,1 kW
- Vnútorná jednotka 3/3: model SEZ-M71DA2 s chladiacim výkonom 7,1 kW
- Vonkajšia jednotka: MXZ-5F102
Zostava využíva inverterovú technológiu a technické riešenie vo forme kanálovej jednotky do zabudowania, pričom táto sada je dodávaná bez diaľkového ovládača. K dispozícii je disponibilný tlak 5–50 Pa s plynulou reguláciou, možnosť pripojenia drôtového regulátora a týždenný programátor. Systém podporuje chladenie aj vykurovanie pri nízkej vonkajšej teplote, automatické reštartovanie a automatický výber rýchlosti ventilátora. Medzi voliteľné a doplnkové možnosti patrí Wi-Fi ovládanie prostredníctvom MELCloud, Plasma Quad Connect, kondenzačná pumpa Drain Lift Up a nasávanie čerstvého vzduchu. Štandardná výbava zahŕňa štandardný filtr.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,4 kW |
|---|---|
| Moc grzewcza (nom.) | 10,0 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M60DA2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
SEZ-M71DA2 · 7,1 kW (24)
- Veľké presklenie z juhu, bez tienenia59–60 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 140–144 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
