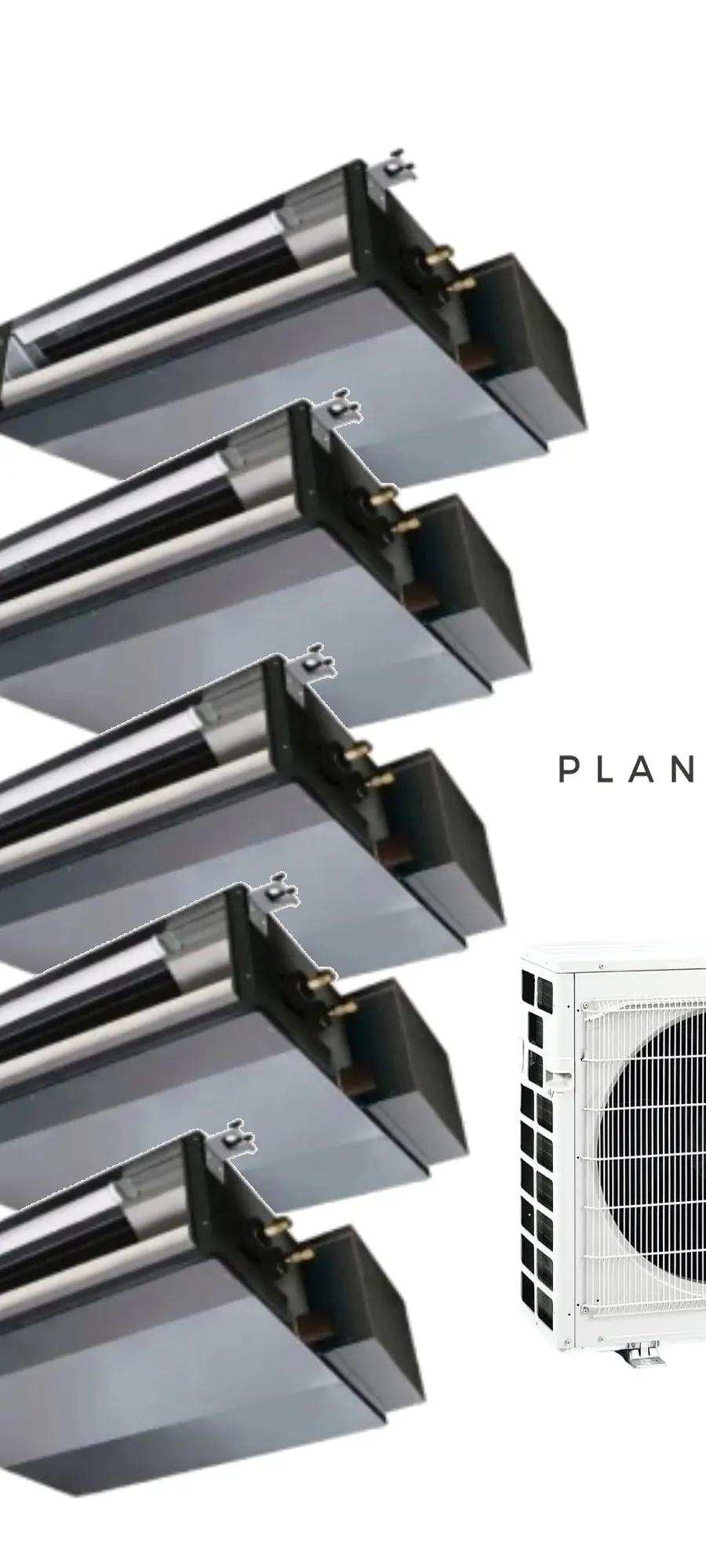

Klimatyzator multi-split Mitsubishi MXZ-5F102 SEZ-M kanał 10.2kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 4× vnútorná jednotkaSEZ-M25DA2
- 1× vnútorná jednotkaSEZ-M71DA2
Zostava klimatizácie značky Mitsubishi Electric obsahuje celkovo päť vnútorných jednotiek a jednu vonkajšiu jednotku MXZ-5F102. Chladiaci výkon celej zostavy dosahuje 10,2 kW a vykurovací výkon je 10,5 kW. Zariadenie pracuje s chladivom R32 a dosahuje energetickú triedu A++. Minimálna teplota vykurovania je -15,0 °C.
Táto zostava sa skladá z piatich vnútorných jednotiek nasledovne: štyri kusy modelu SEZ-M25DA2 s chladiacim výkonom 2,5 kW a jeden kus modelu SEZ-M71DA2 s chladiacim výkonom 7,1 kW.
Vlastnosti a funkcie zostavy
- Kanálová jednotka do zabudovania (sada bez diaľkového ovládača)
- Inverterová technológia
- Disponibilný tlak 5–50 Pa (plynulá regulácia)
- Možnosť pripojenia drôtového regulátora
- Týždenný programátor (7-dňový)
- Automatický výber rýchlosti ventilátora
- Automatické reštartovanie
- Štandardný filtr
- Nasávanie čerstvého vzduchu
- Chladenie pri nízkej vonkajšej teplote
- Vykurovanie pri nízkej vonkajšej teplote
- Wi-Fi ovládanie prostredníctvom MELCloud (voliteľne)
- Plasma Quad Connect (možnosť)
- Kondenzačná pumpa Drain Lift Up (možnosť)
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,2 kW |
|---|---|
| Moc grzewcza (nom.) | 10,5 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 50 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
SEZ-M25DA2 · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
SEZ-M71DA2 · 7,1 kW (24)
- Veľké presklenie z juhu, bez tienenia59–60 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 140–156 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
