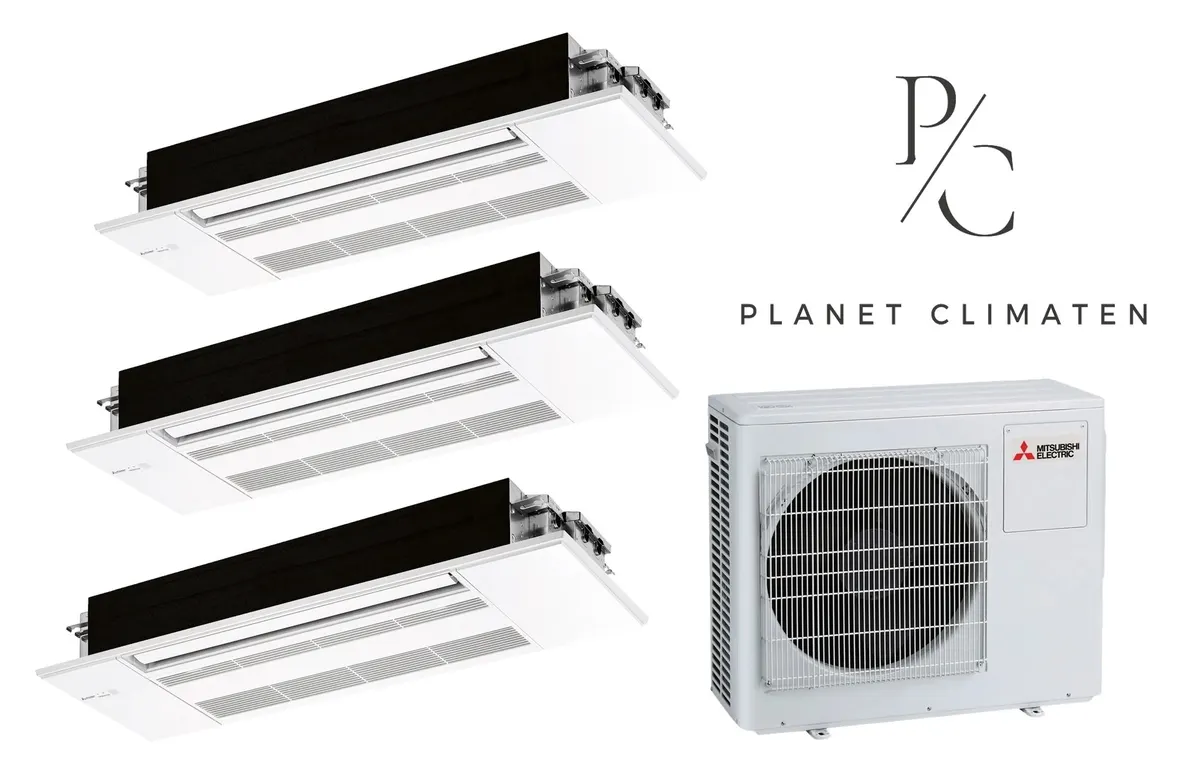

Klimatyzator multi-split Mitsubishi MXZ-6F120 MLZ kaseta 9.8kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 2× vnútorná jednotkaMLZ-KP35VG
- 1× vnútorná jednotkaMLZ-KP50VG
Systém klimatizácie Mitsubishi Electric v multi konfigurácii s tromi vnútornými jednotkami: dve jednotky MLZ-KP35VG (3,5 kW chladenia každá) a jedna MLZ-KP50VG (5,0 kW chladenia). Vonkajšia jednotka MXZ-6F120 zabezpečuje celkový chladiaci výkon 9,8 kW a vykurovacie výkon 12,7 kW.
Spôsobilosti vykurovania: Systém pracuje pri vonkajšej teplote až do -15°C a ponúka nastavenie vykurovania od 10°C. Inverterová technológia znižuje spotreby energie a zabezpečuje plynulé chladenie aj vykurovanie.
Príslušenstvo a ovládanie: Jednotky sú vybavené štandardným filtrom s povlakom a voliteľne dostupný filter V-Blocking V+ pre lepšiu hygienu vzduchu. Pohyb žalúzií je možný horizontálne aj vertikálne. Systém podporuje Wi-Fi ovládanie cez aplikáciu MELCloud (voliteľne) a možnosť pripojenia drôtového regulátora.
Funkčnosti a spôsoby prevádzky: Automatické reštartovanie, automatický výber rýchlosti ventilátora a režim Econo Cool znižujú energetickú spotrebu. Kondenzačná pumpa Drain Lift Up zabezpečuje bezpečný odvod kondenzátu.
Montáž vykonajú výlučne certifikovaní technici spôsobilí na prácu s F-plynmi. Systém používa ekologické chladivo R32.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,8 kW |
|---|---|
| Moc grzewcza (nom.) | 12,7 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 53 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 112–131 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
