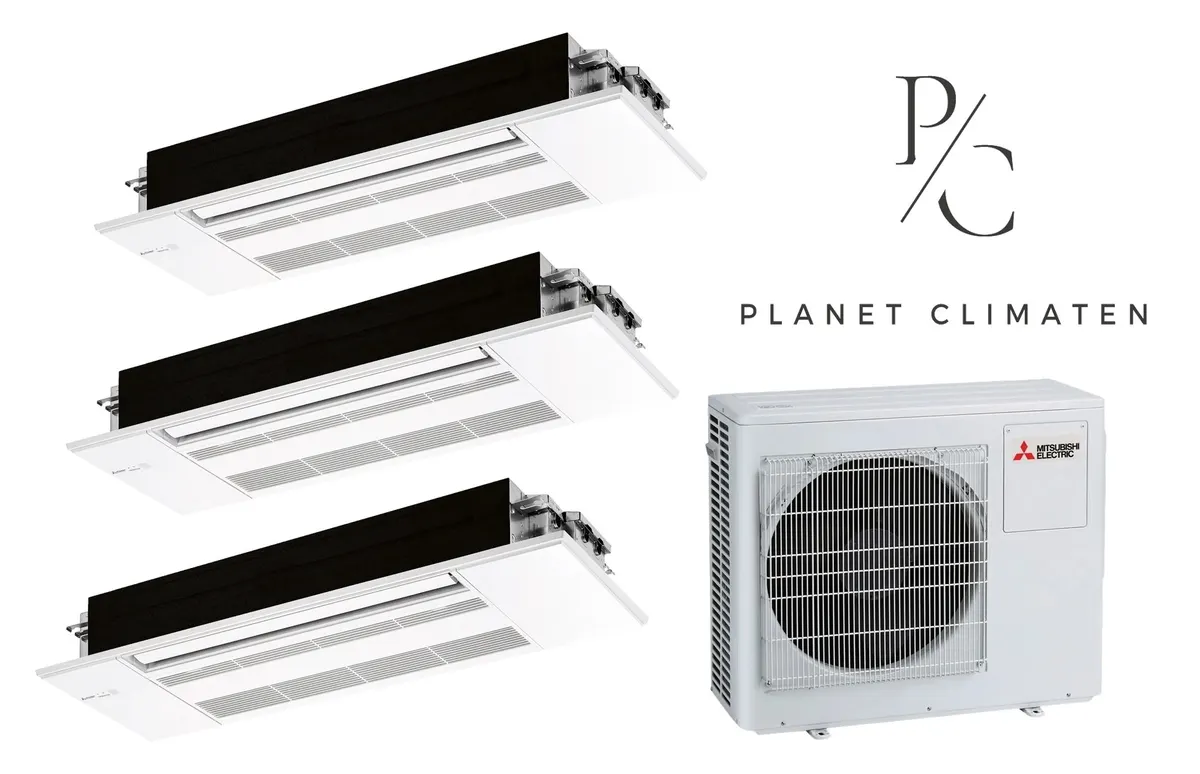

Klimatyzator multi-split Mitsubishi MXZ-6F120 MLZ kaseta 9.6kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 3× vnútorná jednotkaMLZ-KP35VG
Multisplit klimatizácia Mitsubishi Electric MLZ-KP35VG 3×3,5 kW
Systém pozostáva z vonkajšej jednotky MXZ-6F120 a troch vnútorných jednotiek MLZ-KP35VG s chladiacim výkonom 3,5 kW každá. Celkový chladiaci výkon sústavy je 9,6 kW, vykurovací výkon dosahuje 12,0 kW. Zariadenie je určené pre chladenie a vykurovanie priestorov do −15°C.
Chladivo a technológia: Systém pracuje s chladivom R32 a je vybavený inverterovou technológiou, ktorá zabezpečuje plynulú reguláciu výkonu a nižšiu spotreba energie. Automatický výber rýchlosti ventilátora optimalizuje komfort v jednotlivých miestnostiach.
Funkcie a ovládanie: Jednotky podporujú horizontálny a zvislý pohyb žalúzií, režim Econo Cool a nastavenie vykurovania od 10°C. K dispozícii je Wi-Fi ovládanie prostredníctvom aplikácie MELCloud (voliteľne) a možnosť pripojenia drôtového regulátora. Systém má automatické reštartovanie a chladenie pri nízkej vonkajšej teplote.
Filtrácia a údržba: Jednotky sú vybavené štandardným filtrom s povlakom. Voliteľne je dostupný filtr V-Blocking V+. Kondenzačná pumpa Drain Lift Up zabezpečuje efektívny odvod kondenzátu bez nutnosti manuálneho vypúšťania.
Inštalácia: Montáž smie vykonať iba certifikovaný technik spôsobilý na prácu s F-plynom R32. Séria je dostupná len v multi konfigurácii s vonkajšou jednotkou MXZ.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 9,6 kW |
|---|---|
| Moc grzewcza (nom.) | 12,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 53 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 99–111 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
