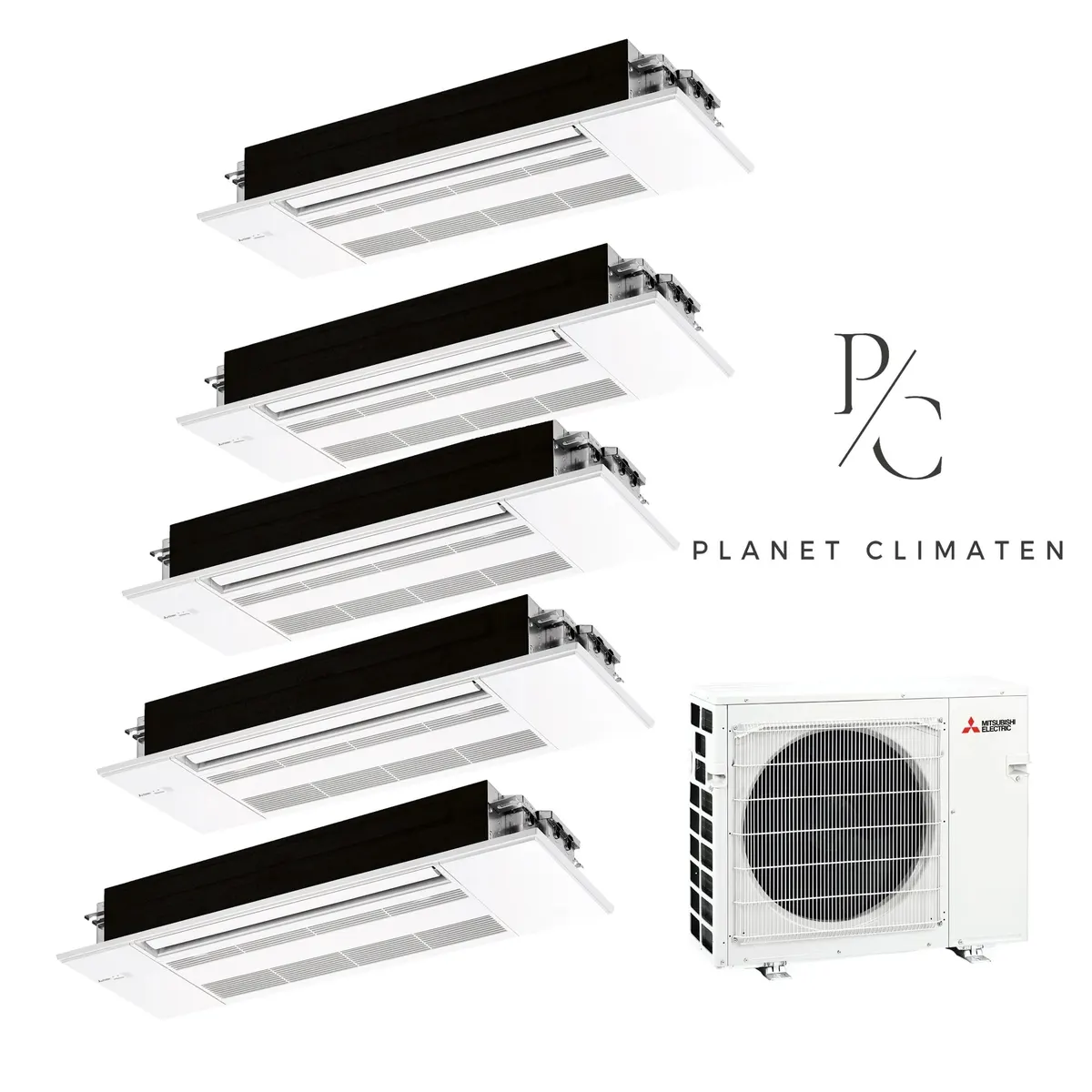

Klimatyzator multi-split Mitsubishi MXZ-6F120 MLZ kaseta 12.18kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 1× vnútorná jednotkaMLZ-KP25VG
- 3× vnútorná jednotkaMLZ-KP35VG
- 1× vnútorná jednotkaMLZ-KP50VG
Multisplitová klimatizačná sústava Mitsubishi Electric s piatimi vnútornými jednotkami
Sústava pozostáva z jednej vonkajšej jednotky MXZ-6F120 a piatich vnútorných jednotiek rôznych výkonov: MLZ-KP25VG (2,5 kW), troch jednotiek MLZ-KP35VG (po 3,5 kW) a jednotky MLZ-KP50VG (5,0 kW). Celkový chladiaci výkon dosahuje 12,18 kW, vykurovací výkon 13,4 kW.
Sústava je vybavená inverterovou technológiou, ktorá optimalizuje spotrebu energie. Režim Econo Cool znižuje energetickú náročnosť počas chladenia. Automatický výber rýchlosti ventilátora prispôsobuje chod aktuálnym požiadavkom na klimatizáciu miestnosti.
Jednotky zvládajú chladenie aj pri nízkej vonkajšej teplote a vykurovanie je funkčné dokonca pri teplote -15,0 °C. Chladivo R32 predstavuje ekologickejšiu voľbu s nižším potenciálom globálneho otepľovania.
Ovládanie je možné prostredníctvom drôtového regulátora alebo bezdrôtovo cez aplikáciu MELCloud (obe voľby možno zakúpiť ako doplnok). Horizontálne a zvislé pohyby žalúzií umožňujú presné nasmerovanie vzduchu. Kondenzačná pumpa Drain Lift Up zabezpečuje automatický odvod kondenzátu bez nutnosti ručného vypúšťania.
Štandardný filtr s povlakom zachytáva nečistoty, voliteľne je dostupný aj filter V-Blocking V+ pre vyššiu hygienu. Automatické reštartovanie a nastavenie vykurovania na 10 °C sú ďalšími praktickými prvkami.
Montáž smie vykonať iba certifikovaný technik oprávnený pracovať s F-plynnými chladivami.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 165–192 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
