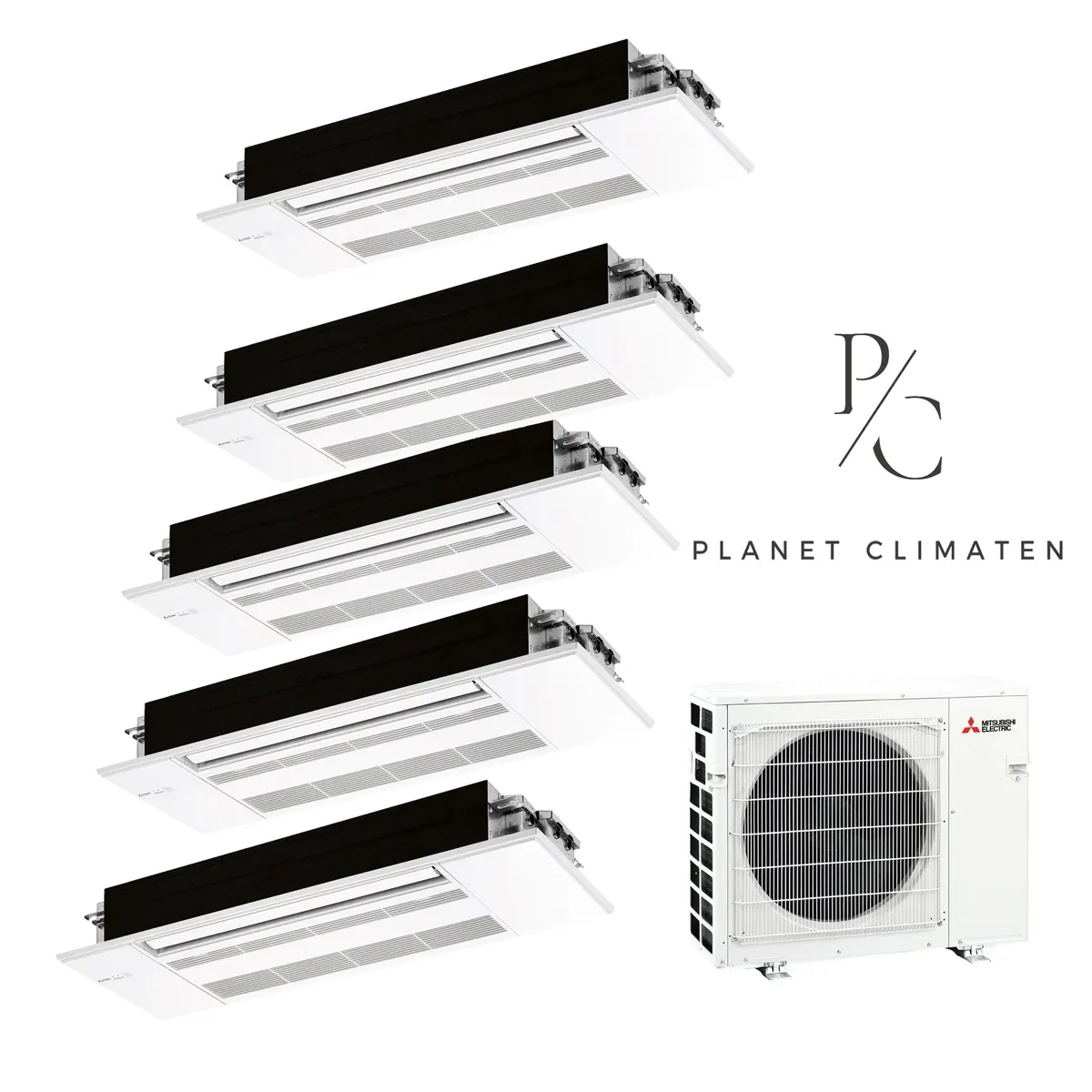

Klimatyzator multi-split Mitsubishi MXZ-6F120 MLZ kaseta 12.18kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 3× vnútorná jednotkaMLZ-KP25VG
- 2× vnútorná jednotkaMLZ-KP50VG
Predstavujeme zostavu multisplitovej klimatizácie značky Mitsubishi Electric, ktorá pozostáva z piatich vnútorných jednotiek a jednej vonkajšej jednotky MXZ-6F120. Systém dosahuje celkový chladiaci výkon 12,18 kW a celkový vykurovací výkon 13,4 kW. Táto klimatizácia je navrhnutá tak, aby zabezpečila reguláciu klímy vo viacerých miestnostiach súčasne.
Zostava obsahuje tri vnútorné jednotky typu MLZ-KP25VG, pričom každá poskytuje chladiaci výkon 2,5 kW. Ďalej sú súčasťou dve vnútorné jednotky typu MLZ-KP50VG, z ktorých každá ponúka chladiaci výkon 5,0 kW. Všetkých päť vnútorných jednotiek pracuje s chladivom R32. Zariadenie dokáže zabezpečiť vykurovanie pri nízkej vonkajšej teplote až do -15,0 °C, čo umožňuje jeho využitie počas chladnejších mesiacov.
Tento systém využíva invertorovú technológiu pre plynulú reguláciu výkonu. Medzi funkcie patrí režim Econo Cool, automatický výber rýchlosti ventilátora, automatické reštartovanie či chladenie a vykurovanie pri nízkej vonkajšej teplote. Kazetová 1-stranná jednotka je vybavená horizontálnym a zvislým pohybom žalúzií, ako aj zabudovanou kondenzačnou pumpou Drain Lift Up.
Pre komfortné ovládanie je k dispozícii voliteľné Wi-Fi ovládanie prostredníctvom MELCloud, možnosť pripojenia drôtového regulátora alebo voliteľný filter V-Blocking V+. Súčasťou štandardnej výbavy je štandardný filter s povlakom a nastavenie vykurovania na 10 °C. Upozorňujeme, že montáž tohto zariadenia smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 13,4 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–186 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
