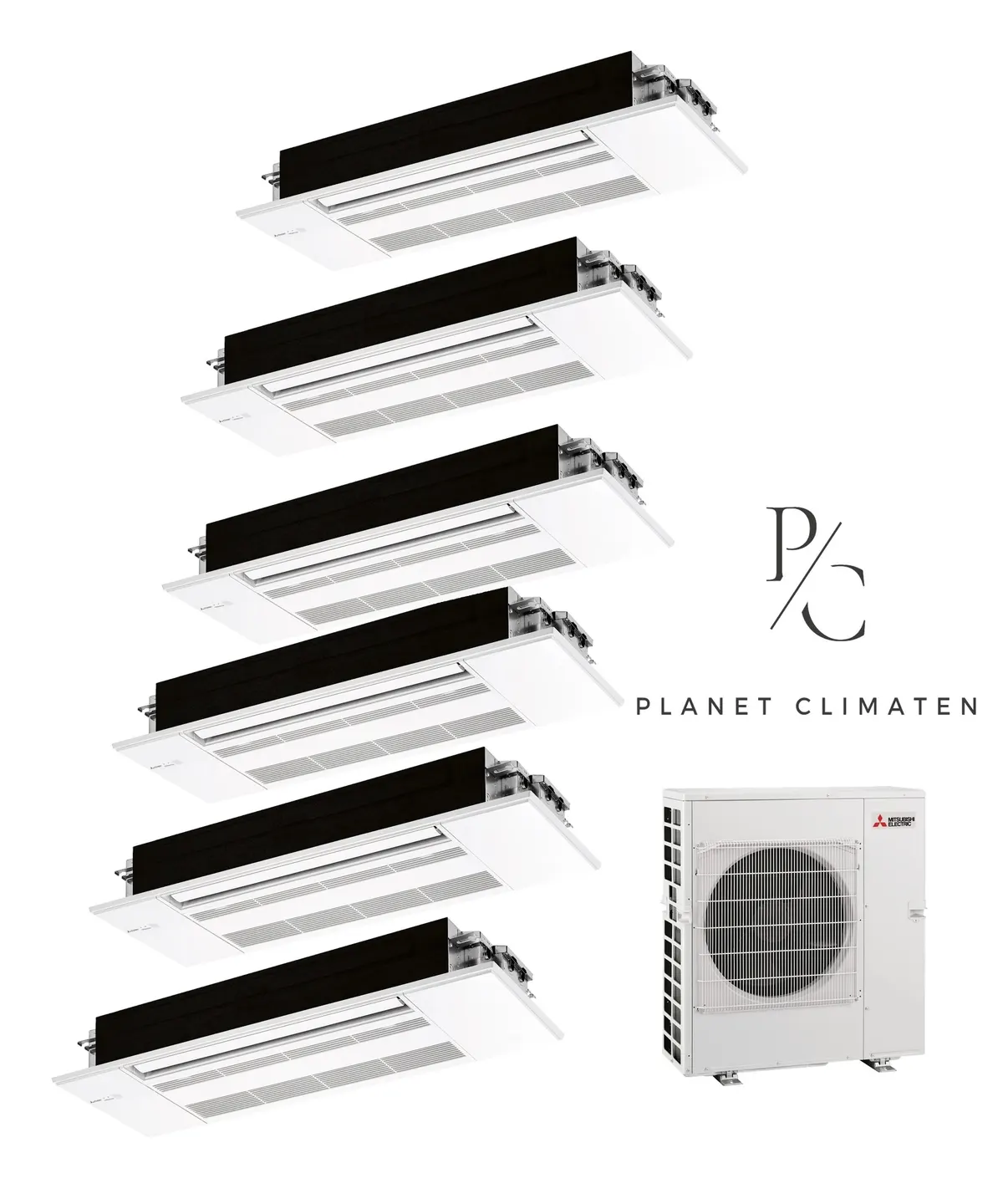

Klimatyzator multi-split Mitsubishi MXZ-6F120 MLZ kaseta 12.2kW 6 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 6 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 5× vnútorná jednotkaMLZ-KP25VG
- 1× vnútorná jednotkaMLZ-KP50VG
Táto klimatizačná zostava od výrobcu Mitsubishi Electric zahŕňa celkovo šesť vnútorných jednotiek a jednu vonkajšiu jednotku MXZ-6F120. Systém poskytuje celkový chladiaci výkon 12,2 kW a vykurovací výkon 14,0 kW. Využíva chladivo R32 a je schopný prevádzky pri teplote vykurovania od -15,0 °C.
Zostava sa skladá z piatich vnútorných jednotiek model MLZ-KP25VG, pričom každá poskytuje chladiaci výkon 2,5 kW, a jednej vnútornej jednotky model MLZ-KP50VG s chladiacim výkonom 5,0 kW. Tieto kazetové jednotky 1-stranné sú určené do viacmiestnych prevádzok a disponujú integrovanou kondenzačnou pumpou Drain Lift Up.
Zariadenia pracujú s inverterovou technológiou a podporujú chladenie aj vykurovanie pri nízkej vonkajšej teplote. Používateľ môže využiť funkcie ako režim Econo Cool, automatický výber rýchlosti ventilátora, automatické reštartovanie či nastavenie vykurovania 10°C. Smer prúdenia vzduchu upravujú horizontálne a zvislé pohyby žalúzií.
Pre reguláciu a správu systému sú k dispozícii voliteľné možnosti, medzi ktoré patrí Wi-Fi ovládanie prostredníctvom MELCloud, pripojenie drôtového regulátora alebo filtr V-Blocking V+ (voliteľne). Štandardná výbava zahŕňa filter s povlakom.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 12,2 kW |
|---|---|
| Moc grzewcza (nom.) | 14,0 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 6 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 4
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 5
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 6
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 146–177 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
