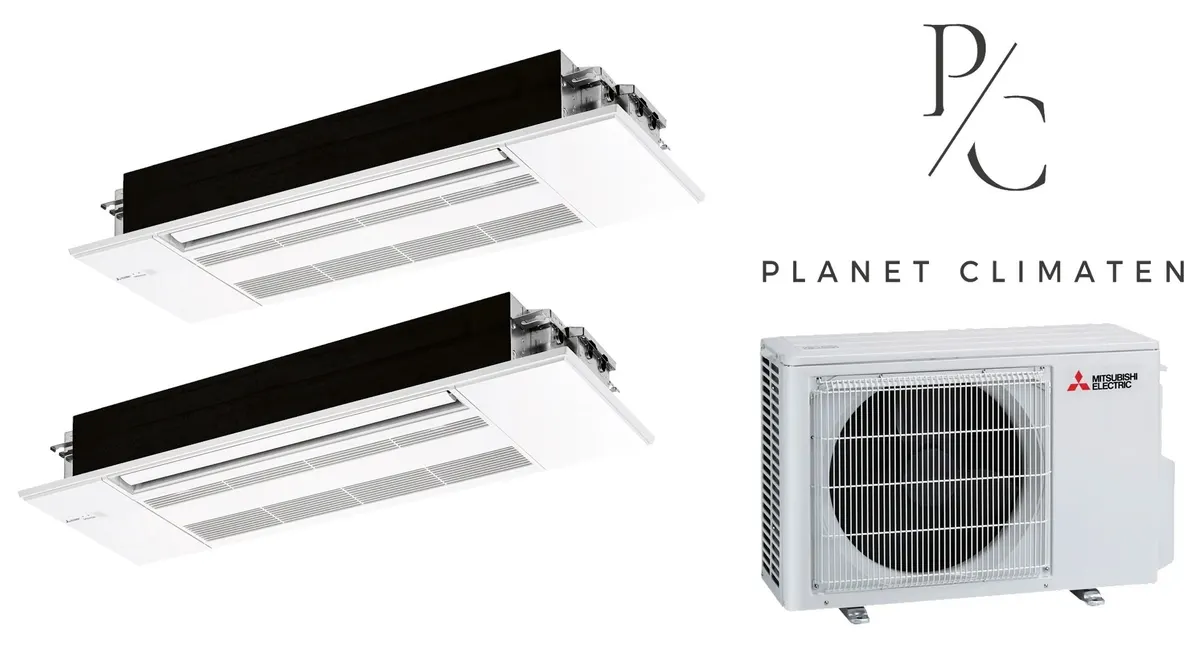

Klimatyzator multi-split Mitsubishi MXZ-5F102 MLZ kaseta 7kW 2 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 2 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 2× vnútorná jednotkaMLZ-KP35VG
Zostava multisplit klimatizácie Mitsubishi Electric obsahuje celkovo dve vnútorné jednotky MLZ-KP35VG, pričom každá disponuje chladiacim výkonom 3,5 kW. Súčasťou systému je jedna vonkajšia jednotka MXZ-5F102. Celkový chladiaci výkon sústavy dosahuje 7,0 kW a celkový vykurovací výkon predstavuje 8,0 kW. Zariadenie je zaradené v energetickej triede A++ a využíva ekologické chladivo R32. Minimálna teplota vykurovania je -15,0 °C.
Tento systém je navrhnutý ako kazetová jednotka 1-stranná a funguje s inverteovou technológiou. Ovládanie teploty a režimov zabezpečujú funkcie ako automatický výber rýchlosti ventilátora, režim Econo Cool či nastavenie vykurovania 10°C. Pre komfortné prúdenie vzduchu slúži horizontálny pohyb žalúzií, zvislý pohyb žalúzií a integrovaná kondenzačná pumpa Drain Lift Up. Zariadenie podporuje chladenie pri nízkej vonkajšej teplote a vykurovanie pri nízkej vonkajšej teplote, ako aj funkciu automatické reštartovanie.
Séria je dostupná len v multi konfigurácii (vonkajšia jednotka MXZ). Medzi voliteľné príslušenstvo patrí Wi-Fi ovládanie prostredníctvom MELCloud, filtr V-Blocking V+, možnost pripojenia drôtového regulátora a štandardný filtr s povlakom.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,0 kW |
|---|---|
| Moc grzewcza (nom.) | 8,0 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 2 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 53 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 66–74 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
