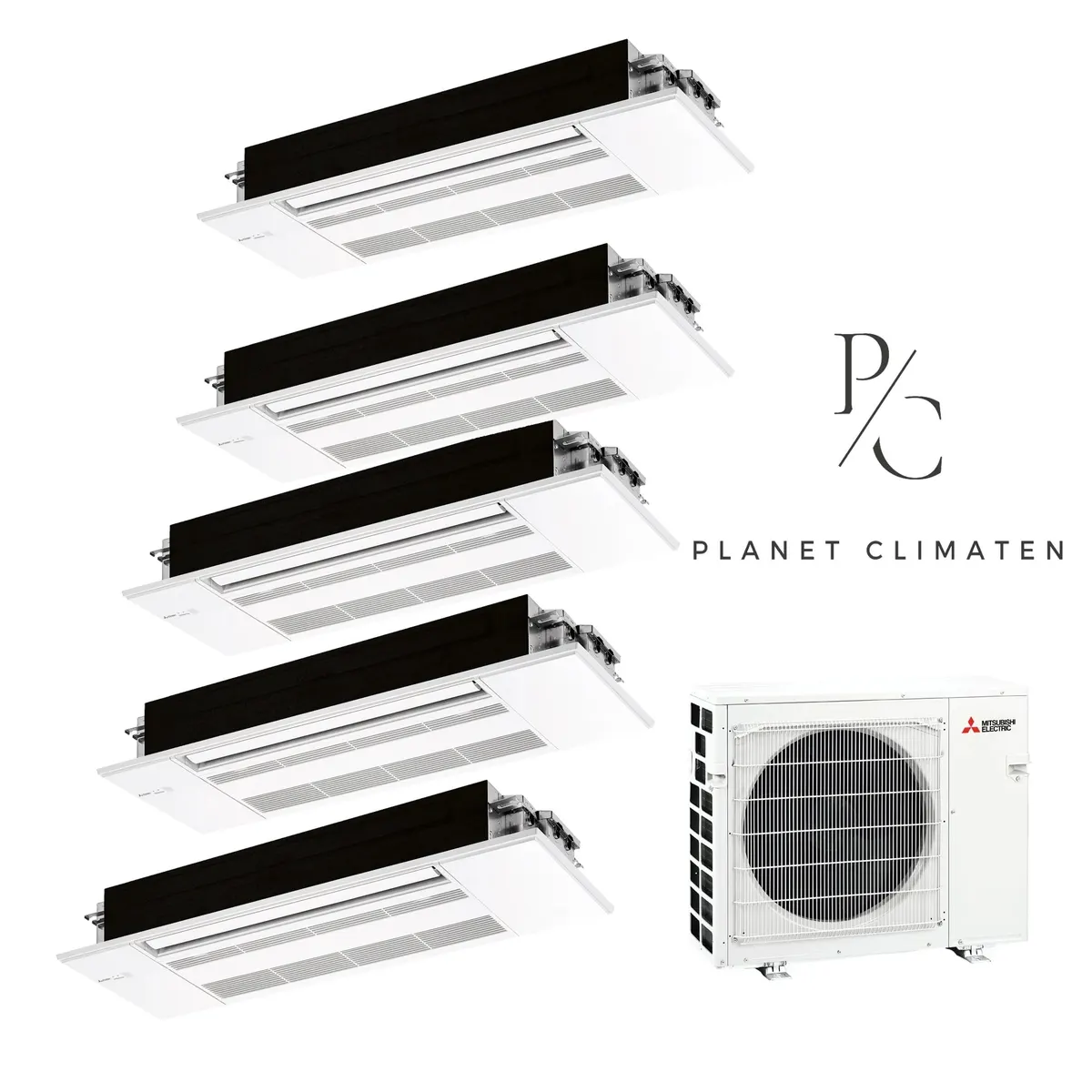

Klimatyzator multi-split Mitsubishi MXZ-5F102 MLZ kaseta 10.2kW 5 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 5 vnútorných jednotiek
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 2× vnútorná jednotkaMLZ-KP25VG
- 3× vnútorná jednotkaMLZ-KP35VG
Multizónová klimatizácia Mitsubishi Electric – 5 jednotiek
Inverterový systém s piatimi vnútornými jednotkami radu MLZ-KP poskytuje nezávislé chladenie aj vykurovanie každej zóny. Rozpočítaný výkon: dve jednotky MLZ-KP25VG po 2,5 kW a tri jednotky MLZ-KP35VG po 3,5 kW, celkový chladiaci výkon 10,2 kW a vykurovací výkon 10,5 kW. Vonkajšia jednotka MXZ-5F102 zabezpečuje spoľahlivú prevádzku v režime chladenia aj vykurovania.
Systém funguje aj pri extrémnych vonkajších podmienkach – vykurovanie je dostupné od -15°C. Energetická trieda A++ znamená efektívnu spotrebu elektrickej energie. Chladivo R32 je ekologické a s nižšou Global Warming Potential hodnotou.
Výbava a funkcie
- Automatické reštartovanie po výpadku napätia
- Inverterová technológia znižujúca spotrebu
- Chladenie a vykurovanie pri nízkej vonkajšej teplote
- Automatický výber rýchlosti ventilátora podľa potreby
- Režim Econo Cool pre úspornú prevádzku
- Kondenzačná pumpa Drain Lift Up – bezpečný odvod vody
- Štandardný filtr s povlakom na väčšinu nečistôt
- Zvislý a horizontálny pohyb žalúzií
- Voliteľne: Wi-Fi ovládanie MELCloud, filtr V-Blocking V+, drôtový regulátor
Montáž smie vykonať iba certifikovaný technik s oprávnením pracovať s chladivami triedy F-plyny. Systém je dostupný len v multizónovej konfigurácii s vonkajšou jednotkou MXZ.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,2 kW |
|---|---|
| Moc grzewcza (nom.) | 10,5 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 5 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 4
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 5
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 139–159 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
