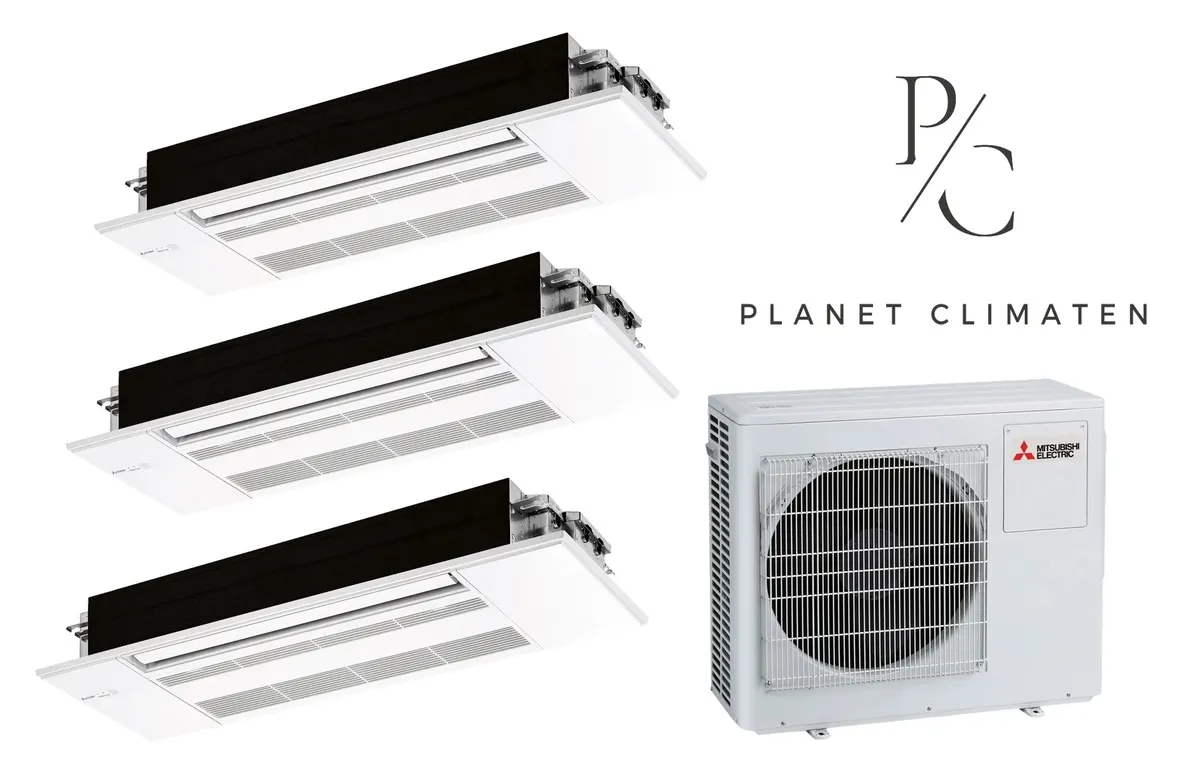

Klimatyzator multi-split Mitsubishi MXZ-5F102 MLZ kaseta 7.9kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-5F102
- 2× vnútorná jednotkaMLZ-KP25VG
- 1× vnútorná jednotkaMLZ-KP35VG
Invertorová zostava klimatizácie Mitsubishi Electric obsahuje tri vnútorné jednotky a jednu vonkajšiu jednotku MXZ-5F102. Zostava sa skladá z dvoch jednotiek MLZ-KP25VG s chladiacim výkonom 2,5 kW a jednej jednotky MLZ-KP35VG s chladiacim výkonom 3,5 kW. Celkový chladiaci výkon systému dosahuje 7,9 kW a celkový vykurovací výkon je 9,3 kW. Zariadenie je zaradené v energetickej triede A++ a na prevádzku využíva chladivo R32.
Tento systém je navrhnutý ako kazetová jednotka 1-stranná a je dostupný len v multi konfigurácii s vonkajšou jednotkou MXZ. Minimálna teplota vykurovania dosahuje -15,0 °C, pričom zariadenie podporuje chladenie aj vykurovanie pri nízkej vonkajšej teplote. Pre optimálnu distribúciu vzduchu slúži horizontálny a zvislý pohyb žalúzií, ako aj automatický výber rýchlosti ventilátora.
Súčasťou výbavy sú funkcie ako režim Econo Cool, nastavenie vykurovania 10°C, automatické reštartovanie a integrovaná kondenzačná pumpa Drain Lift Up. Štandardná výbava zahŕňa filter s povlakom, pričom voliteľne je k dispozícii filtr V-Blocking V+ alebo Wi-Fi ovládanie prostredníctvom MELCloud. K dispozícii je tiež možnosť pripojenia drôtového regulátora.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 7,9 kW |
|---|---|
| Moc grzewcza (nom.) | 9,3 kW |
| SEER | 8,21 |
| SCOP | 4,56 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 6,58 kW |
|---|---|
| -10 °C na zewnątrz | 5,74 kW |
| -15 °C na zewnątrz | 4,43 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 3
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 73–85 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
