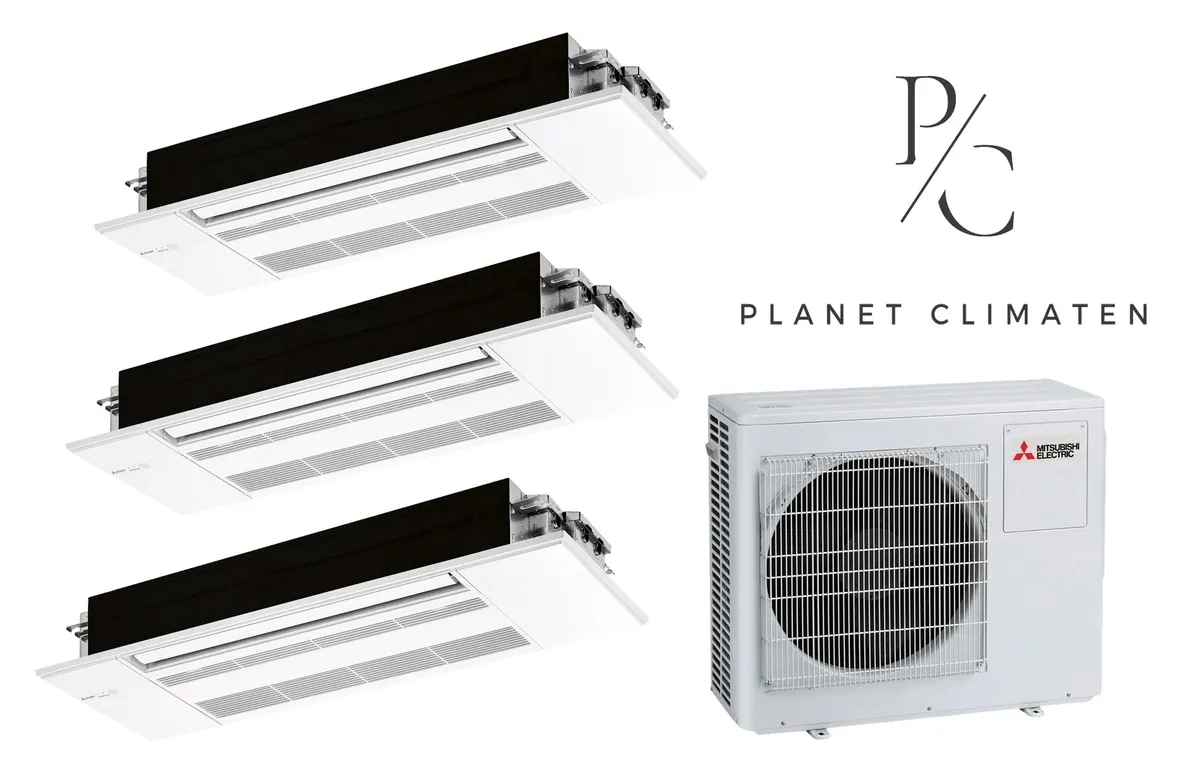

Klimatyzator multi-split Mitsubishi MXZ-4F83 MLZ kaseta 8.3kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-4F83
- 1× vnútorná jednotkaMLZ-KP25VG
- 1× vnútorná jednotkaMLZ-KP35VG
- 1× vnútorná jednotkaMLZ-KP50VG
Tato multisplitová zostava značky Mitsubishi Electric sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-4F83. Systém poskytuje celkový chladiaci výkon 8,3 kW a celkový vykurovací výkon 9,0 kW. Energetická trieda zariadenia je A++ a prevádzka je možná s chladivom R32. Minimálna teplota vykurovania dosahuje až -25,0 °C.
Zostava obsahuje tri vnútorné kazetové 1-stranné jednotky s rôznymi výkonmi. Prvá vnútorná jednotka MLZ-KP25VG ponúka chladiaci výkon 2,5 kW, druhá vnútorná jednotka MLZ-KP35VG disponuje chladiacim výkonom 3,5 kW a tretia vnútorná jednotka MLZ-KP50VG zabezpečuje chladiaci výkon 5,0 kW. Všetky tri vnútorné jednotky pracujú spoločne v rámci jednej multi konfigurácie s vonkajšou jednotkou MXZ.
Zariadenie je vybavené invertorovou technológiou a umožňuje chladenie aj vykurovanie pri nízkej vonkajšej teplote. Medzi funkcie patrí režim Econo Cool, automatické reštartovanie, automatický výber rýchlosti ventilátora, horizontálny a zvislý pohyb žalúzií, ako aj nastavenie vykurovania 10°C. Súčasťou výbavy je štandardný filter s povlakom a integrovaná kondenzačná pumpa Drain Lift Up. Medzi voliteľné príslušenstvo patrí Wi-Fi ovládanie prostredníctvom MELCloud, filter V-Blocking V+ a možnosť pripojenia drôtového regulátora.
Montáž smie vykonať iba certifikovaný technik s oprávnením na prácu s F-plynmi.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 8,3 kW |
|---|---|
| Moc grzewcza (nom.) | 9,0 kW |
| SEER | 7,30 |
| SCOP | 4,30 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -25 °C |
| Maks. długość instalacji | 70 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,99 kW |
|---|---|
| -10 °C na zewnątrz | 8,99 kW |
| -15 °C na zewnątrz | 8,92 kW |
| -20 °C na zewnątrz | 6,67 kW |
| -25 °C na zewnątrz | 4,55 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 99–118 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
