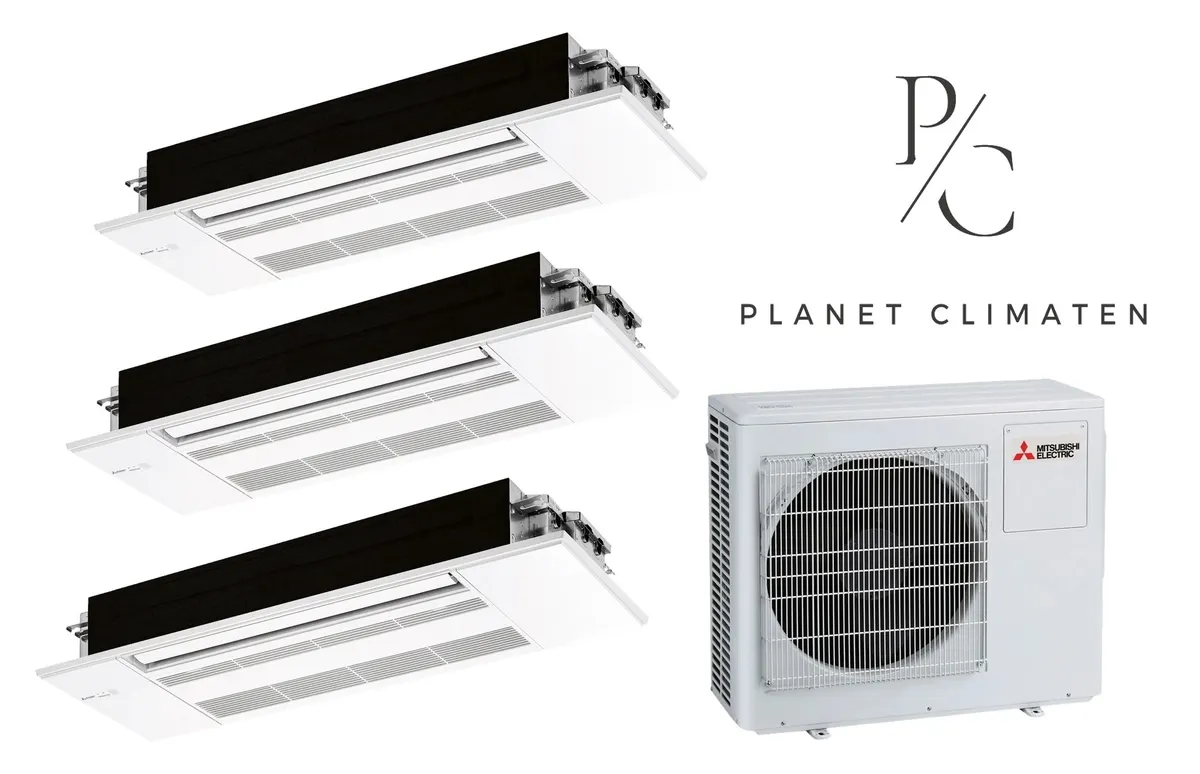

Klimatyzator multi-split Mitsubishi MXZ-3F68 MLZ kaseta 6.8kW 3 jedn.
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-3F68
- 1× vnútorná jednotkaMLZ-KP25VG
- 1× vnútorná jednotkaMLZ-KP35VG
- 1× vnútorná jednotkaMLZ-KP50VG
Tato multi zostava klimatizácie od výrobcu Mitsubishi Electric sa skladá z troch vnútorných jednotiek a jednej vonkajšej jednotky MXZ-3F68. Celkový chladiaci výkon systému dosahuje 6,8 kW a celkový vykurovací výkon predstavuje 8,6 kW. Zariadenie je zaradené v energetickej triede A++ a využíva chladivo R32. Minimálna teplota vykurovania je -15,0 °C.
Zostava obsahuje tri špecifické vnútorné jednotky: prvou je MLZ-KP25VG s chladiacim výkonom 2,5 kW, druhou je MLZ-KP35VG s chladiacim výkonom 3,5 kW a treťou je MLZ-KP50VG s chladiacim výkonom 5,0 kW.
Vlastnosti a funkcie
Systém je vybavený inverterovou technológiou a podporuje automatické reštartovanie či automatický výber rýchlosti ventilátora. Medzi funkcie patrí chladenie a vykurovanie pri nízkej vonkajšej teplote, režim Econo Cool a nastavenie vykurovania 10 °C. Jednotky disponujú horizontálnym aj zvislým pohybom žalúzií, štandardným filtrom s povlakom a vstavanou kondenzačnou pumpou Drain Lift Up. Konštrukčne ide o 1-strannú kazetovú jednotku, ktorá je dostupná len v multi konfigurácii s vonkajšou jednotkou MXZ.
K dispozícii sú aj voliteľné doplnky ako Wi-Fi ovládanie prostredníctvom MELCloud, filtr V-Blocking V+ a možnosť pripojenia drôtového regulátora.
Montáž smie vykonať iba certifikovaný technik s oprávnením pre F-plyny.
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 6,8 kW |
|---|---|
| Moc grzewcza (nom.) | 8,6 kW |
| SEER | 7,96 |
| SCOP | 4,12 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 52 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 60 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 5,51 kW |
|---|---|
| -10 °C na zewnątrz | 4,84 kW |
| -15 °C na zewnątrz | 3,82 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MLZ-KP25VG · 2,5 kW (9)
- Veľké presklenie z juhu, bez tienenia14–17 m²
- Typické okná20–24 m²
- Okná tienené alebo zo severu38–46 m²
Pomieszczenie 2
MLZ-KP35VG · 3,5 kW (12)
- Veľké presklenie z juhu, bez tienenia23–26 m²
- Typické okná33–37 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MLZ-KP50VG · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 99–118 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
