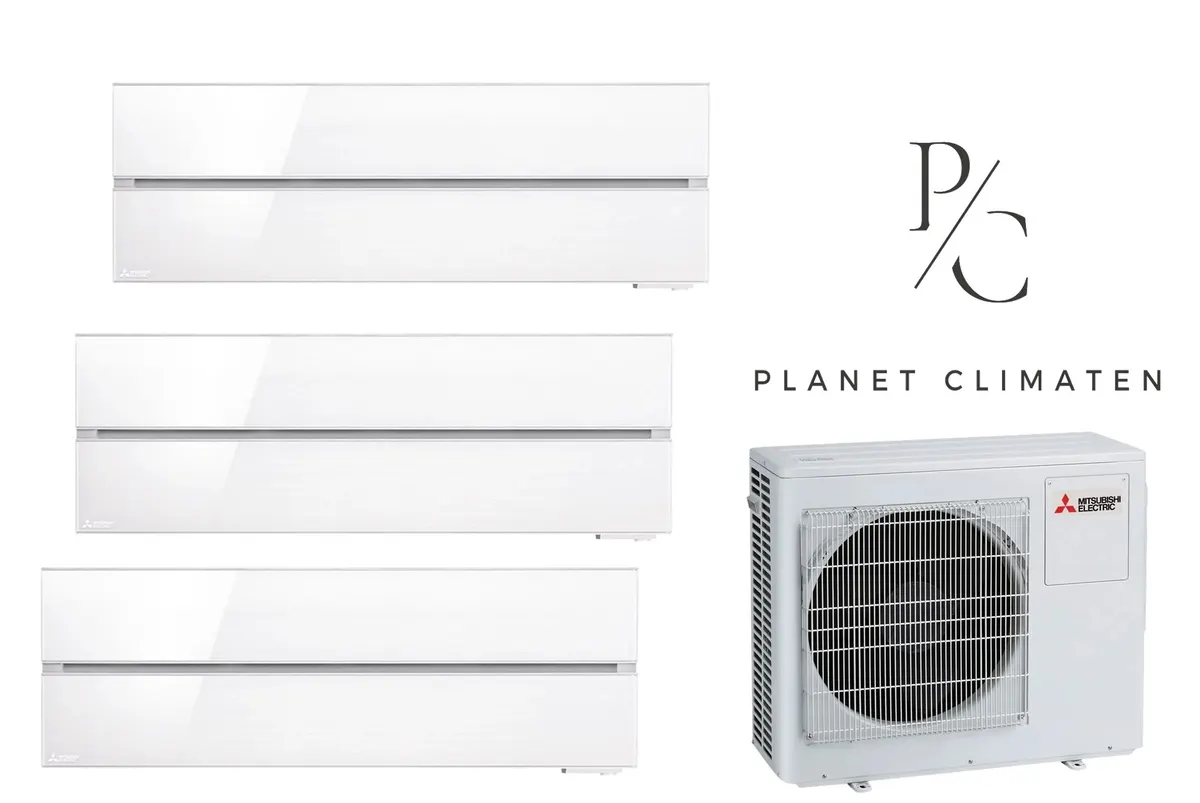

Klimatyzator multi-split Mitsubishi MXZ-6F120 LN 10.6kW 3 jedn. biały
Kompletná multi-split zostava — vonkajšia jednotka + 3 vnútorné jednotky
Zloženie zostavy
- Vonkajšia jednotkaMXZ-6F120
- 2× vnútorná jednotkaMSZ-LN50VG2
- 1× vnútorná jednotkaMSZ-LN60VG2
Tato zostava klimatizácie značky Mitsubishi Electric zahŕňa tri vnútorné jednotky a jednu vonkajšiu jednotku MXZ-6F120. Systém je navrhnutý na klimatizáciu viacerých priestorov naraz s celkovým chladiacim výkonom 10,6 kW a celkovým vykurovacím výkonom 13,6 kW. Zostava sa skladá z modelov MSZ-LN50VG2 s chladiacim výkonom 5,0 kW (dve vnútorné jednotky) a modelu MSZ-LN60VG2 s chladiacim výkonom 6,1 kW (jedna vnútorná jednotka).
Prevádzka zariadenia je možná aj pri nízkych vonkajších teplotách, pričom minimálna teplota vykurovania dosahuje -15,0 °C. Ako pracovné médium slúži chladivo R32. Celkovo tri vnútorné jednotky zabezpečujú distribúciu vzduchu v troch rôznych miestnostiach.
Zariadenie disponuje množstvom funkcií pre komfortné používanie a úsporu energie, ako sú invertorová technológia, týždenný programátor, automatický výber rýchlosti ventilátora či Wi-Fi ovládanie prostredníctvom MELCloud. Pokročilá filtrácia zahŕňa Plasma Quad Plus a filter na pachové látky. O optimálnu distribúciu vzduchu sa stará horizontálny a zvislý pohyb žalúzií spolu so snímačom 3D i-see pre detekciu prítomnosti osôb.
Montáž smie vykonať iba certifikovaný technik (F-plyny).
Zostava obsahuje výlučne uvedené jednotky. Neobsahuje potrubie, rúrky, káble, spojky, montážny ani inštalačný materiál, držiaky, konzoly, čerpadlo kondenzátu ani sifón. Inštalačný materiál vyberá a zabezpečuje inštalatér — jeho druh a dĺžka závisia od miesta montáže.
| Chladiaci výkon (nom.) | 10,6 kW |
|---|---|
| Moc grzewcza (nom.) | 13,6 kW |
| SEER | 7,65 |
| SCOP | 4,65 |
| Počet vnútorných jednotiek | 3 |
| Chladivo | R32 |
| Poziom mocy akustycznej | 60 dB(A) |
| Grzanie do temp. zewnętrznej | -15 °C |
| Maks. długość instalacji | 80 m |
| Fabryczne napełnienie R32 | 2,4 kg |
Wartości przeliczone krzywą korekcyjną producenta (Mitsubishi Electric MXZ-F Service Manual (OBH790P), s. 123), przy temperaturze wewnętrznej 20 °C. Moc brutto w pracy ustalonej, bez strat na odszranianie — przy wilgotnym mrozie realna moc będzie niższa. Metoda: Krzywa cold = correction curve MXZ-F (gross, bez defrost). Konwencja gross_stable_no_defrost. Publiczny URL: library.mitsubishielectric.co.uk/pdf/book/MXZ2F3F4F5F6FServiceManualOBH790P.
| -7 °C na zewnątrz | 8,53 kW |
|---|---|
| -10 °C na zewnątrz | 7,44 kW |
| -15 °C na zewnątrz | 5,73 kW |
Do akých veľkých miestností
Každá vnútorná jednotka obsluhuje jednu miestnosť. Rozpätie ukazuje, do akej veľkej miestnosti sa daná jednotka hodí — v troch variantoch presklenia, pretože práve ono rozhoduje o potrebe chladu.
Pomieszczenie 1
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 2
MSZ-LN50VG2 · 5,0 kW (18)
- Veľké presklenie z juhu, bez tienenia32–40 m²
- Typické okná46–57 m²
- Okná tienené alebo zo severudo 60 m²
Pomieszczenie 3
MSZ-LN60VG2 · 6,1 kW (18)
- Veľké presklenie z juhu, bez tienenia49–50 m²
- Typické oknádo 60 m²
- Okná tienené alebo zo severudo 60 m²
Łącznie dla typowych okien: ok. 152–174 m².
Dobór na chłodzenie wg PN-EN 12831, tym samym kalkulatorem co konfigurator: 30/25 °C, wysokość 2,6 m, okna zespolone, wentylacja grawitacyjna, 2 osoby. Górny limit 60 m² na jednostkę wynika z zasięgu nawiewu, nie z bilansu ciepła. Wartości orientacyjne — nie zastępują doboru przez instalatora. Metodyka · historia zmian
